Модифікатор сульфатно-шлакового в’яжучого

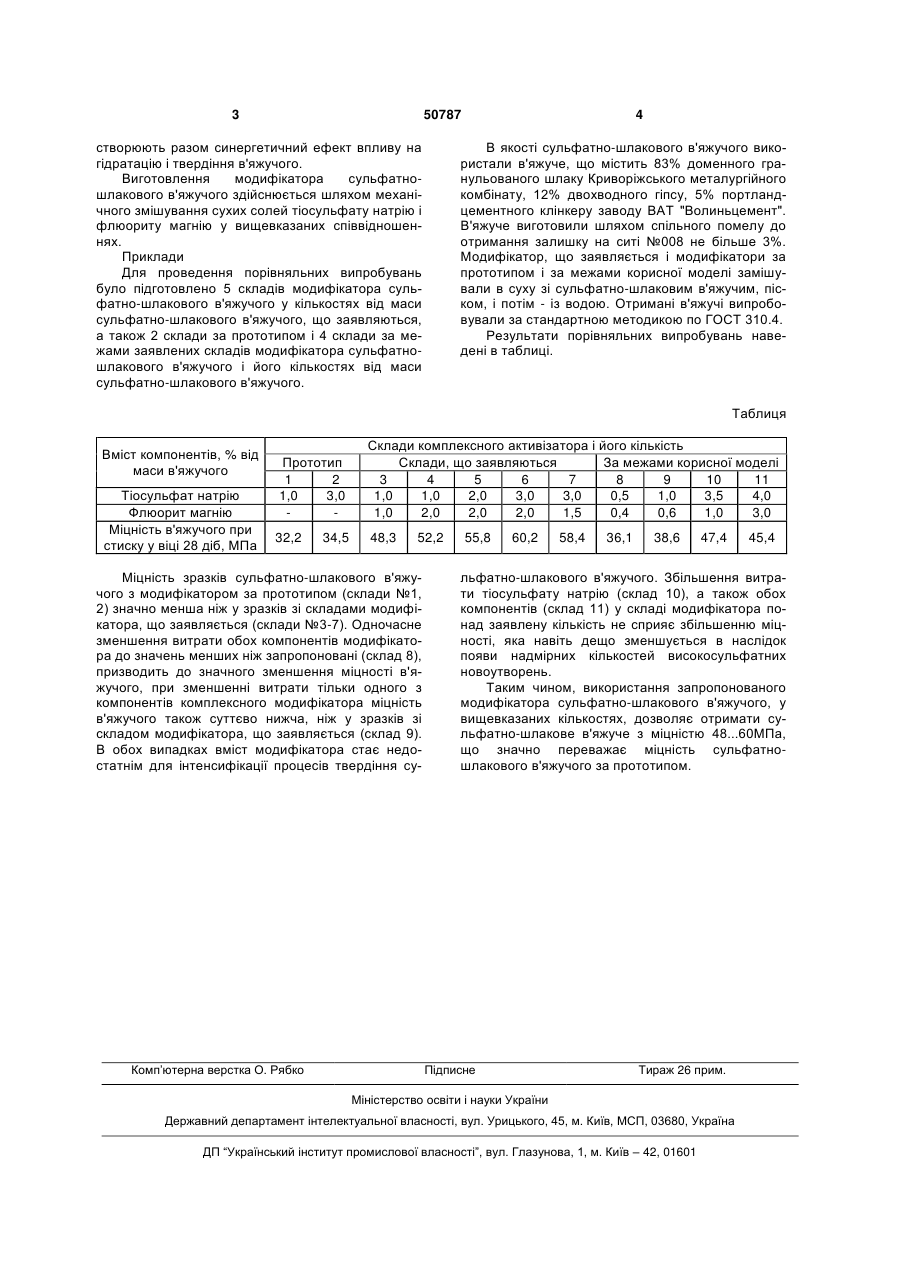

Модифікатор сульфатно-шлакового в'яжучого, що містить відомий модифікатор - тіосульфат натрію, який відрізняється тим, що додатково містить флюорит магнію при наступному вмісті компонентів, % від маси в'яжучого: тіосульфат натрію 1,0...3,0 флюорит магнію 1,0...2,0. (19) (21) u200913095 (22) 16.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ДВОРКІН ОЛЕГ ЛЕОНІДОВИЧ, КУНДОС МАКСИМ ГРИГОРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ 3 50787 створюють разом синергетичний ефект впливу на гідратацію і твердіння в'яжучого. Виготовлення модифікатора сульфатношлакового в'яжучого здійснюється шляхом механічного змішування сухих солей тіосульфату натрію і флюориту магнію у вищевказаних співвідношеннях. Приклади Для проведення порівняльних випробувань було підготовлено 5 складів модифікатора сульфатно-шлакового в'яжучого у кількостях від маси сульфатно-шлакового в'яжучого, що заявляються, а також 2 склади за прототипом і 4 склади за межами заявлених складів модифікатора сульфатношлакового в'яжучого і його кількостях від маси сульфатно-шлакового в'яжучого. 4 В якості сульфатно-шлакового в'яжучого використали в'яжуче, що містить 83% доменного гранульованого шлаку Криворіжського металургійного комбінату, 12% двохводного гіпсу, 5% портландцементного клінкеру заводу ВАТ "Волиньцемент". В'яжуче виготовили шляхом спільного помелу до отримання залишку на ситі №008 не більше 3%. Модифікатор, що заявляється і модифікатори за прототипом і за межами корисної моделі замішували в суху зі сульфатно-шлаковим в'яжучим, піском, і потім - із водою. Отримані в'яжучі випробовували за стандартною методикою по ГОСТ 310.4. Результати порівняльних випробувань наведені в таблиці. Таблиця Вміст компонентів, % від маси в'яжучого Тіосульфат натрію Флюорит магнію Міцність в'яжучого при стиску у віці 28 діб, МПа Прототип 1 2 1,0 3,0 Склади комплексного активізатора і його кількість Склади, що заявляються За межами корисної моделі 3 4 5 6 7 8 9 10 11 1,0 1,0 2,0 3,0 3,0 0,5 1,0 3,5 4,0 1,0 2,0 2,0 2,0 1,5 0,4 0,6 1,0 3,0 32,2 48,3 34,5 52,2 Міцність зразків сульфатно-шлакового в'яжучого з модифікатором за прототипом (склади №1, 2) значно менша ніж у зразків зі складами модифікатора, що заявляється (склади №3-7). Одночасне зменшення витрати обох компонентів модифікатора до значень менших ніж запропоновані (склад 8), призводить до значного зменшення міцності в'яжучого, при зменшенні витрати тільки одного з компонентів комплексного модифікатора міцність в'яжучого також суттєво нижча, ніж у зразків зі складом модифікатора, що заявляється (склад 9). В обох випадках вміст модифікатора стає недостатнім для інтенсифікації процесів твердіння су Комп’ютерна верстка О. Рябко 55,8 60,2 58,4 36,1 38,6 47,4 45,4 льфатно-шлакового в'яжучого. Збільшення витрати тіосульфату натрію (склад 10), а також обох компонентів (склад 11) у складі модифікатора понад заявлену кількість не сприяє збільшенню міцності, яка навіть дещо зменшується в наслідок появи надмірних кількостей високосульфатних новоутворень. Таким чином, використання запропонованого модифікатора сульфатно-шлакового в'яжучого, у вищевказаних кількостях, дозволяє отримати сульфатно-шлакове в'яжуче з міцністю 48...60МПа, що значно переважає міцність сульфатношлакового в'яжучого за прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
