Шихта для виготовлення периклазовуглецевих вогнетривів

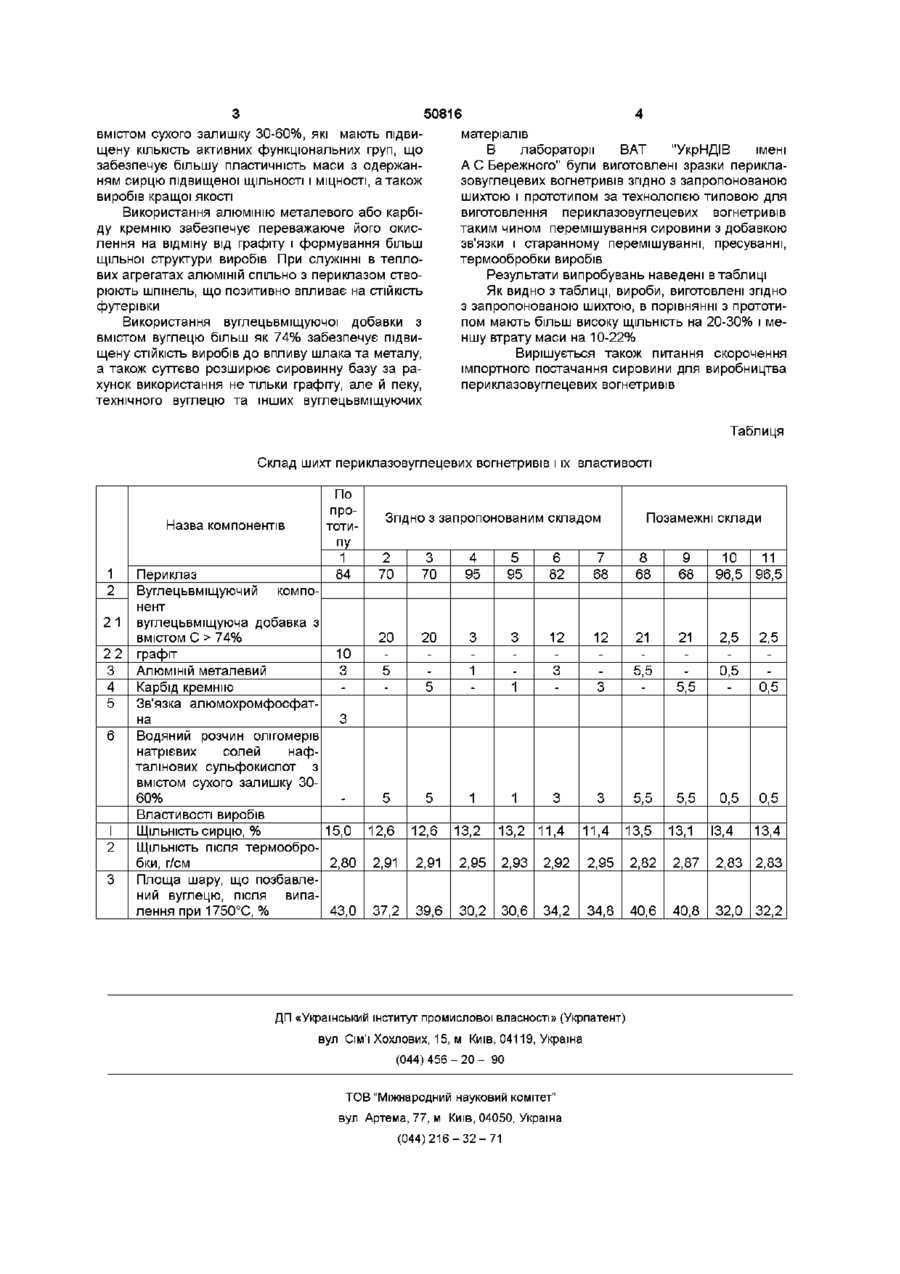

Шихта для виготовлення периклазовуглецевих вогнетривів, що містить периклаз, вугле цевміснии компонент, антиокислювач і звязку, яка відрізняється тим, що використовують як вуглецевмісний компонент вуглецевмісну добавку з вмістом вуглецю більше 74 %, як антиокислювач металевий алюміній або карбід кремнію, а як зв'язку - водний розчин олігомерів натрієвих солей нафталінових сульфокислот з вмістом сухого залишку 30-60 % при такому співвідношенні компонентів, мас % периклаз 70 - 95 вуглецевмісна добавка з вмістом вуглецю більше 74 % 3 - ЗО алюміній металевий або карбід кремнію 1 -5 водний розчин олігомерів натрієвих солей нафталінових сульфокислот з вмістом сухого залишку 30-60 % 1-5 О Винахід належить до вогнетривкої промисловості і може бути використаним при виробництві периклазовуглецевих вогнетривів, що застосовуються для футерівки високотемпературних агрегатів чорної та кольорової металургії Відома шихта, яка вміщує периклазовий порошок, графіт і зв'язку лігносульфонат технічний /Стредов К К , Кащеев ИД,, Мамыкин ПС "Технология огнеупоров", Москва, Металлургия, 1988, стр 44/ Однак дана технологія не забезпечує виробам достатньої ЩІЛЬНОСТІ та СТІЙКОСТІ ДО окис лювання і ВІДПОВІДНО задовольняти вимогам служби Найбільш близькою за технічною суттю і досягнутому результату є шихта, яка вміщує периклаз, графіт, антиокислювач і зв'язку /а с № 833839, МКИ С04В35/04, 1977г/ В основу винаходу поставлене завдання створення шихти для виготовлення периклазовуглецевих вогнетривів підвищеної ЩІЛЬНОСТІ і підвищеної СТІЙКОСТІ до окислювання графіту під час эксплуатування, що забезпечує підвищення СТІЙКОСТІ футерівки високотемпературних агрегатів з максимальним використанням сировини України Поставлене завдання вирішується тим, що шихта для виготовлення периклазовуглецевих вогнетривів, що вміщує периклаз, вуглецьвміщуючий компонент, антиокислювач та зв'язку, згідно з винаходом як вуглецьвміщуюций компонент використовують вуглецьвміщуючу добавку з вмістом вуглецю більш 70%, як антиокислювач металевий алюміній, або карбід кремнію, а як зв'язку беруть водний розчин олігомерів натрієвих солей нафталінових сульфокислот с вмістом сухого залишку 30-60% при такому співвідношенні компонентів, мас % периклаз 70 - 95 вуглецьвміщуюча добавка з вмістом вуглецю більш як 74% 3 - 20 алюміній металевий або карбід кремнію 1 -5 водяний розчин олігомерів натрієвих солей нафталінових сульфокислот з вмістом сухого залишку 30-60% 1 -5 ВІДМІННОЮ ознакою шихти, що пропонується, є застосування як зв'язки водного розчину олігомерів натрієвих солей нафталінових сульфокислот з (О 00 О ю 50816 матеріалів В лабораторії ВАТ "УкрНДІВ імені А С Бережного" були виготовлені зразки перикланям сирцю підвищеної ЩІЛЬНОСТІ і МІЦНОСТІ, а також зовуглецевих вогнетривів згідно з запропонованою виробів кращої якості шихтою і прототипом за технологією типовою для Використання алюмінію металевого або карбівиготовлення периклазовуглецевих вогнетривів ду кремнію забезпечує переважаюче його окистаким чином перемішування сировини з добавкою лення на відміну від графіту і формування більш зв'язки і старанному перемішуванні, пресуванні, щільної структури виробів При служінні в теплотермообробки виробів вих агрегатах алюміній спільно з периклазом ствоРезультати випробувань наведені в таблиці рюють шпінель, що позитивно впливає на СТІЙКІСТЬ Як видно з таблиці, вироби, виготовлені згідно футерівки з запропонованою шихтою, в порівнянні з прототипом мають більш високу ЩІЛЬНІСТЬ на 20-30% і меВикористання вуглецьвміщуючої добавки з ншу втрату маси на 10-22% вмістом вуглецю більш як 74% забезпечує підвищену СТІЙКІСТЬ виробів до впливу шлака та металу, Вирішується також питання скорочення а також суттєво розширює сировинну базу за раімпортного постачання сировини для виробництва хунок використання не тільки графіту, але й пеку, периклазовуглецевих вогнетривів технічного вуглецю та інших вуглецьвміщуючих вмістом сухого залишку 30-60%, які мають підвищену КІЛЬКІСТЬ активних функціональних груп, що забезпечує більшу пластичність маси з одержан Таблиця Склад шихт периклазовуглецевих вогнетривів і їх властивості Назва компонентів 1 2 21 22 3 4 5 6 І 2 3 Периклаз Вуглецьвміщуючий компонент вуглецьвміщуюча добавка з вмістом С > 74% графіт АЛЮМІНІЙ металевий Карбід кремнію Зв'язка алюмохромфосфатна Водяний розчин олігомерів натрієвих солей нафталінових сульфокислот з вмістом сухого залишку 3060% Властивості виробів ЩІЛЬНІСТЬ сирцю, % ЩІЛЬНІСТЬ ПІСЛЯ термообро По прототипу Згідно З запропонованим складом Позамежні склади 1 84 2 70 3 70 4 95 5 95 6 82 7 68 8 68 9 68 10 20 3 12 21 5 3 12 3 20 21 5 1 1 3 5 1 1 13,2 13,2 10 11 96,5 96,5 2,5 3 5,5 5,5 0,5 3 3 5,5 5,5 0,5 11,4 11,4 13,5 13,1 2,5 0,5 3 5 15,0 бки, г/см 2,80 Площа шару, що позбавлений вуглецю, після випалення при 1750°С, % 43,0 12,6 12,6 2,91 2,91 2,95 2,93 2,92 2,95 2,82 2,87 2,83 2,83 37,2 39,6 30,2 30,6 34,2 34,8 40,6 40,8 32,0 32,2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 13,4 0,5 13,4
