Шихта для виготовлення вогнетривів

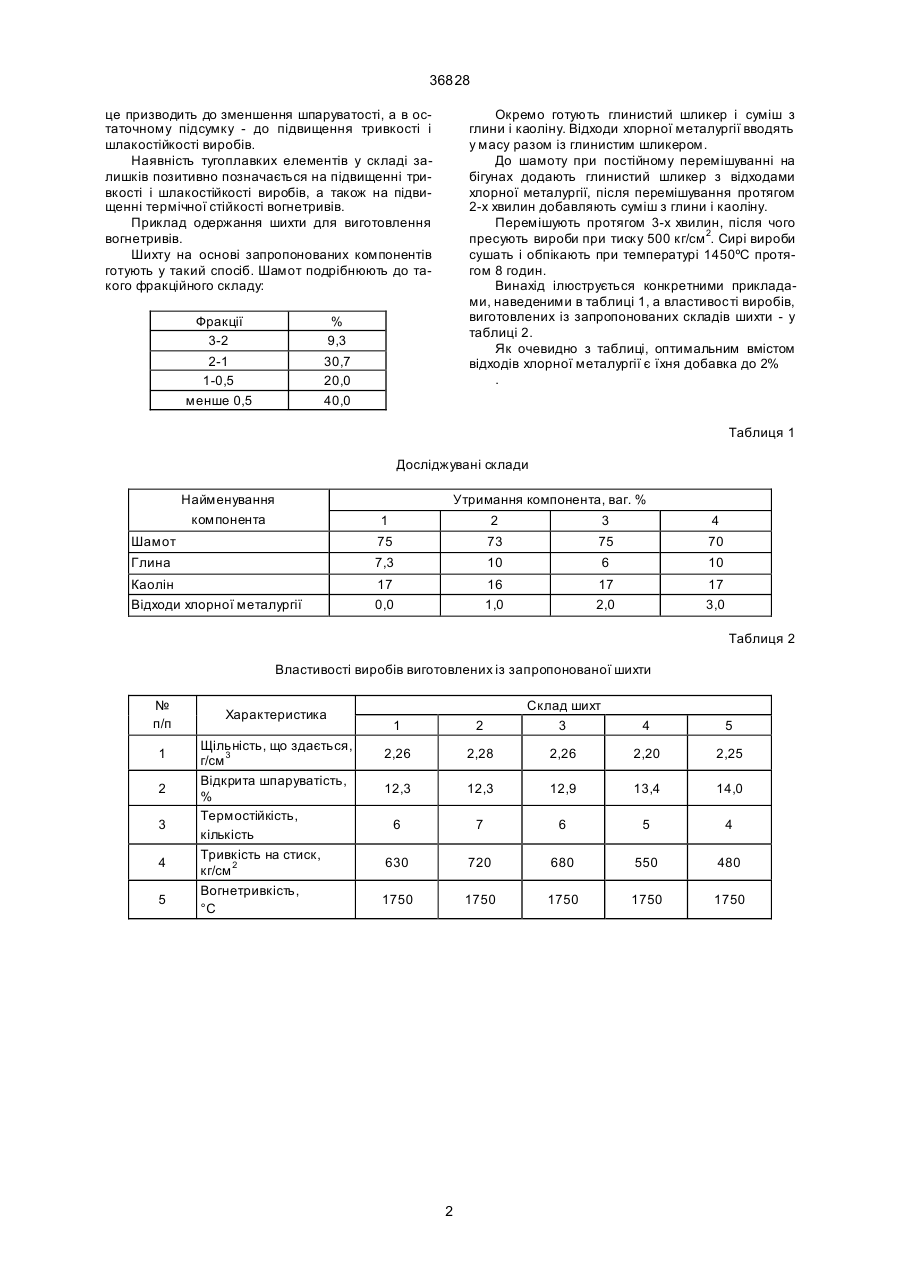

Шихта для виготовлення вогнетривів, яка складається з шамоту, глини і каоліну, та відрізняється тим, що додатково містить відходи хлорної металургії при такому співвідношенні компонентів, ваг. %: (19) (21) 2000020794 (22) 14.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Савін Лев Сергійович, Пшінько Олександр Миколайович, Савін Юрій Львович, Пунагін Володимир Миколайович, Заяць Юрій Львович (73) Дніпропетровський державний технічний університет залізничного транспорту 36828 це призводить до зменшення шпаруватості, а в остаточному підсумку - до підвищення тривкості і шлакостійкості виробів. Наявність тугоплавких елементів у складі залишків позитивно позначається на підвищенні тривкості і шлакостійкості виробів, а також на підвищенні термічної стійкості вогнетривів. Приклад одержання шихти для виготовлення вогнетривів. Шихту на основі запропонованих компонентів готують у такий спосіб. Шамот подрібнюють до такого фракційного складу: Фракції 3-2 2-1 1-0,5 менше 0,5 Окремо готують глинистий шликер і суміш з глини і каоліну. Відходи хлорної металургії вводять у масу разом із глинистим шликером. До шамоту при постійному перемішуванні на бігунах додають глинистий шликер з відходами хлорної металургії, після перемішування протягом 2-х хвилин добавляють суміш з глини і каоліну. Перемішують протягом 3-х хвилин, після чого пресують вироби при тиску 500 кг/см 2. Сирі вироби сушать і обпікають при температурі 1450ºС протягом 8 годин. Винахід ілюструється конкретними прикладами, наведеними в таблиці 1, а властивості виробів, виготовлених із запропонованих складів шихти - у таблиці 2. Як очевидно з таблиці, оптимальним вмістом відходів хлорної металургії є їхня добавка до 2% . % 9,3 30,7 20,0 40,0 Таблиця 1 Досліджувані склади Найменування компонента Утримання компонента, ваг. % Шамот 1 75 2 73 3 75 4 70 Глина 7,3 10 6 10 Каолін Відходи хлорної металургії 17 0,0 16 1,0 17 2,0 17 3,0 Таблиця 2 Властивості виробів виготовлених із запропонованої шихти № п/п 1 2 3 4 5 Характеристика Щільність, що здається, г/см 3 Відкрита шпаруватість, % Термостійкість, кількість Тривкість на стиск, кг/см 2 Вогнетривкість, °С 1 2 Склад шихт 3 4 5 2,26 2,28 2,26 2,20 2,25 12,3 12,3 12,9 13,4 14,0 6 7 6 5 4 630 720 680 550 480 1750 1750 1750 1750 1750 2 36828 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
