Спосіб діагностування стрілочних переводів
Номер патенту: 50854
Опубліковано: 25.06.2010
Автори: Буряк Сергій Юрійович, Маловічко Максим Володимирович, Гаврилюк Володимир Ілліч
Формула / Реферат
Спосіб діагностування стрілочних переводів, при якому вимірюють часову залежність струму, що протікає через електричний привод стрілочного переводу при його переводі в плюсове та мінусове положення, проводять аналіз цієї залежності в часовій та частотній області і визначають дефекти стрілочного переводу за відомими амплітудними та частотними ознаками, який відрізняється тим, що часову залежність струму після аналого-цифрового перетворення піддають вейвлет-аналізу, за результатами якого проводять діагностування стрілочного переводу.
Текст

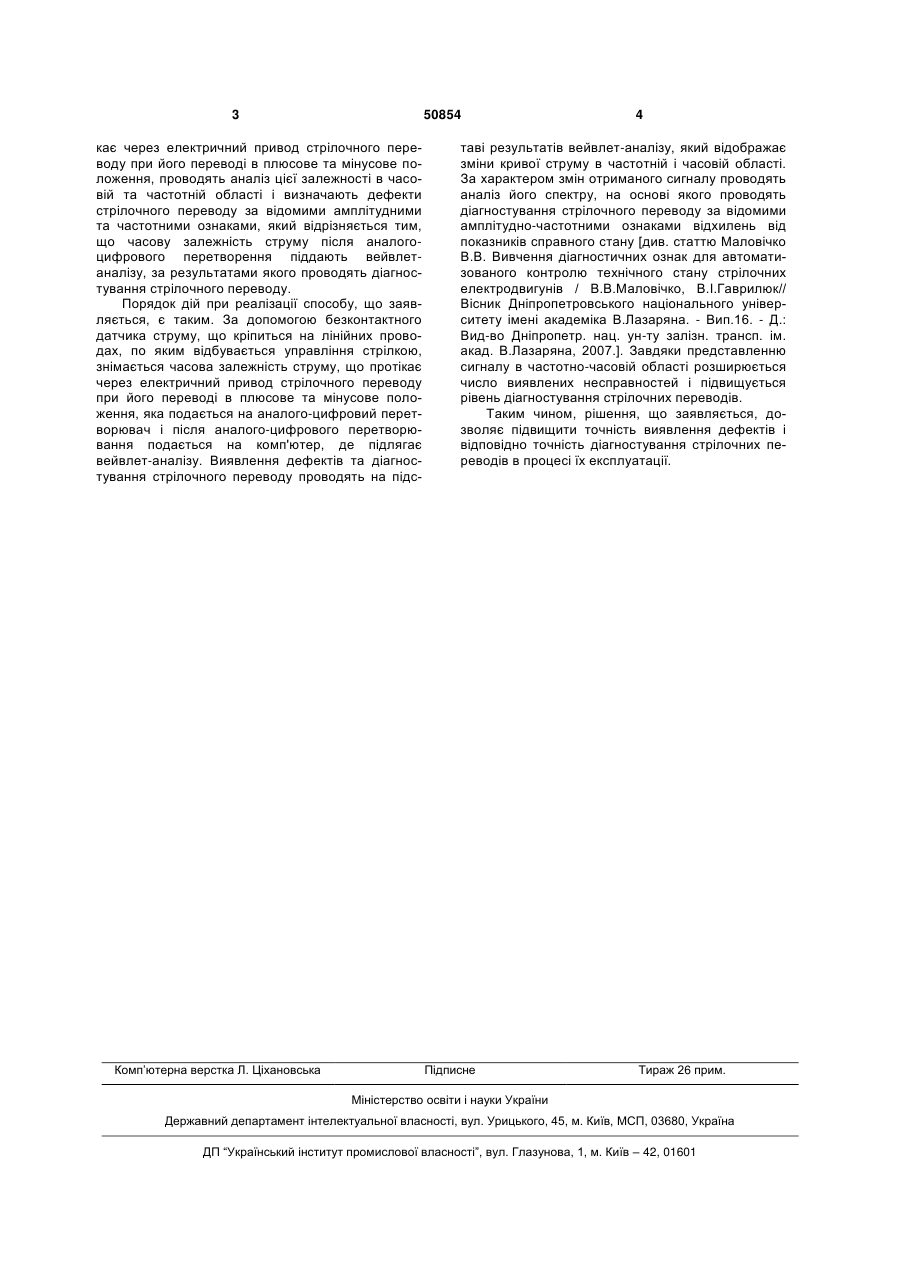

Спосіб діагностування стрілочних переводів, при якому вимірюють часову залежність струму, 3 50854 кає через електричний привод стрілочного переводу при його переводі в плюсове та мінусове положення, проводять аналіз цієї залежності в часовій та частотній області і визначають дефекти стрілочного переводу за відомими амплітудними та частотними ознаками, який відрізняється тим, що часову залежність струму після аналогоцифрового перетворення піддають вейвлетаналізу, за результатами якого проводять діагностування стрілочного переводу. Порядок дій при реалізації способу, що заявляється, є таким. За допомогою безконтактного датчика струму, що кріпиться на лінійних проводах, по яким відбувається управління стрілкою, знімається часова залежність струму, що протікає через електричний привод стрілочного переводу при його переводі в плюсове та мінусове положення, яка подається на аналого-цифровий перетворювач і після аналого-цифрового перетворювання подається на комп'ютер, де підлягає вейвлет-аналізу. Виявлення дефектів та діагностування стрілочного переводу проводять на підс Комп’ютерна верстка Л. Ціхановська 4 таві результатів вейвлет-аналізу, який відображає зміни кривої струму в частотній і часовій області. За характером змін отриманого сигналу проводять аналіз його спектру, на основі якого проводять діагностування стрілочного переводу за відомими амплітудно-частотними ознаками відхилень від показників справного стану [див. статтю Маловічко В.В. Вивчення діагностичних ознак для автоматизованого контролю технічного стану стрілочних електродвигунів / В.В.Маловічко, В.І.Гаврилюк// Вісник Дніпропетровського національного університету імені академіка В.Лазаряна. - Вип.16. - Д.: Вид-во Дніпропетр. нац. ун-ту залізн. трансп. ім. акад. В.Лазаряна, 2007.]. Завдяки представленню сигналу в частотно-часовій області розширюється число виявлених несправностей і підвищується рівень діагностування стрілочних переводів. Таким чином, рішення, що заявляється, дозволяє підвищити точність виявлення дефектів і відповідно точність діагностування стрілочних переводів в процесі їх експлуатації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of diagnostics of point switches
Автори англійськоюMalovichko Maksym Volodymyrovych, Buriak Serhii Yuriiovych, Havryliuk Volodymyr Illich
Назва патенту російськоюСпособ диагностики стрелочных переводов
Автори російськоюМаловичко Максим Владимирович, Буряк Сергей Юрьевич, Гаврилюк Владимир Ильич
МПК / Мітки
МПК: B61L 25/00
Мітки: спосіб, переводів, стрілочних, діагностування
