Система контролю витрати палива
Номер патенту: 50900
Опубліковано: 25.06.2010
Автори: Гордієнко Валентин Олександрович, Кошовий Микола Дмитрович, Гусєв Сергій Сергійович
Формула / Реферат
Система контролю витрати палива, що містить послідовно з'єднані аналого-цифровий перетворювач, мікропроцесорний обчислювальний пристрій та індикатор, яка відрізняється тим, що введено паливомір, який розташований у паливному баці і підключений до аналого-цифрового перетворювача, і витратомір, що з'єднаний з мікропроцесорним обчислювальним пристроєм, підключеним другим виходом до пристрою запису на flash-пам'ять.
Текст

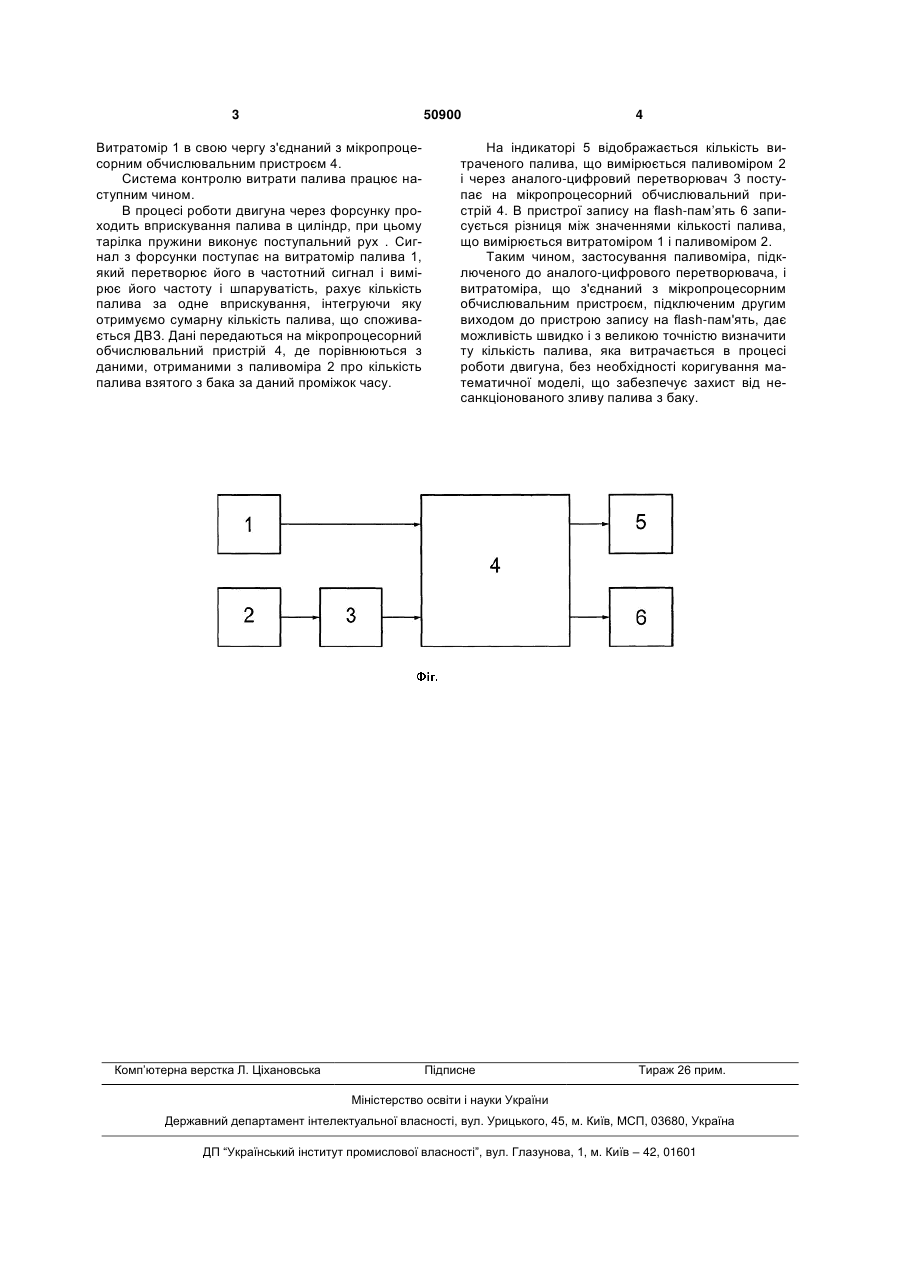

Система контролю витрати палива, що містить послідовно з'єднані аналого-цифровий перетворювач, мікропроцесорний обчислювальний пристрій та індикатор, яка відрізняється тим, що введено паливомір, який розташований у паливному баці і підключений до аналого-цифрового перетворювача, і витратомір, що з'єднаний з мікропроцесорним обчислювальним пристроєм, підключеним другим виходом до пристрою запису на flash-пам'ять. (19) (21) u200913846 (22) 29.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) КОШОВИЙ МИКОЛА ДМИТРОВИЧ, ГУСЄВ СЕРГІЙ СЕРГІЙОВИЧ, ГОРДІЄНКО ВАЛЕНТИН ОЛЕКСАНДРОВИЧ (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" 3 50900 Витратомір 1 в свою чергу з'єднаний з мікропроцесорним обчислювальним пристроєм 4. Система контролю витрати палива працює наступним чином. В процесі роботи двигуна через форсунку проходить вприскування палива в циліндр, при цьому тарілка пружини виконує поступальний рух . Сигнал з форсунки поступає на витратомір палива 1, який перетворює його в частотний сигнал і вимірює його частоту і шпаруватість, рахує кількість палива за одне вприскування, інтегруючи яку отримуємо сумарну кількість палива, що споживається ДВЗ. Дані передаються на мікропроцесорний обчислювальний пристрій 4, де порівнюються з даними, отриманими з паливоміра 2 про кількість палива взятого з бака за даний проміжок часу. Комп’ютерна верстка Л. Ціхановська 4 На індикаторі 5 відображається кількість витраченого палива, що вимірюється паливоміром 2 і через аналого-цифровий перетворювач 3 поступає на мікропроцесорний обчислювальний пристрій 4. В пристрої запису на flash-пам’ять 6 записується різниця між значеннями кількості палива, що вимірюється витратоміром 1 і паливоміром 2. Таким чином, застосування паливоміра, підключеного до аналого-цифрового перетворювача, і витратоміра, що з'єднаний з мікропроцесорним обчислювальним пристроєм, підключеним другим виходом до пристрою запису на flash-пам'ять, дає можливість швидко і з великою точністю визначити ту кількість палива, яка витрачається в процесі роботи двигуна, без необхідності коригування математичної моделі, що забезпечує захист від несанкціонованого зливу палива з баку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for control of fuel flow rate
Автори англійськоюKoshovyi Mykola Dmytrovych, Husev Serhii Serhiiovych, Hordienko Valentyn Oleksandrovych
Назва патенту російськоюСистема контроля расхода топлива
Автори російськоюКошевой Николай Дмитриевич, Гусев Сергей Сергеевич, Гордиенко Валентин Александрович
МПК / Мітки
МПК: G01F 1/00
Мітки: система, витрати, палива, контролю
