Підп’ятник

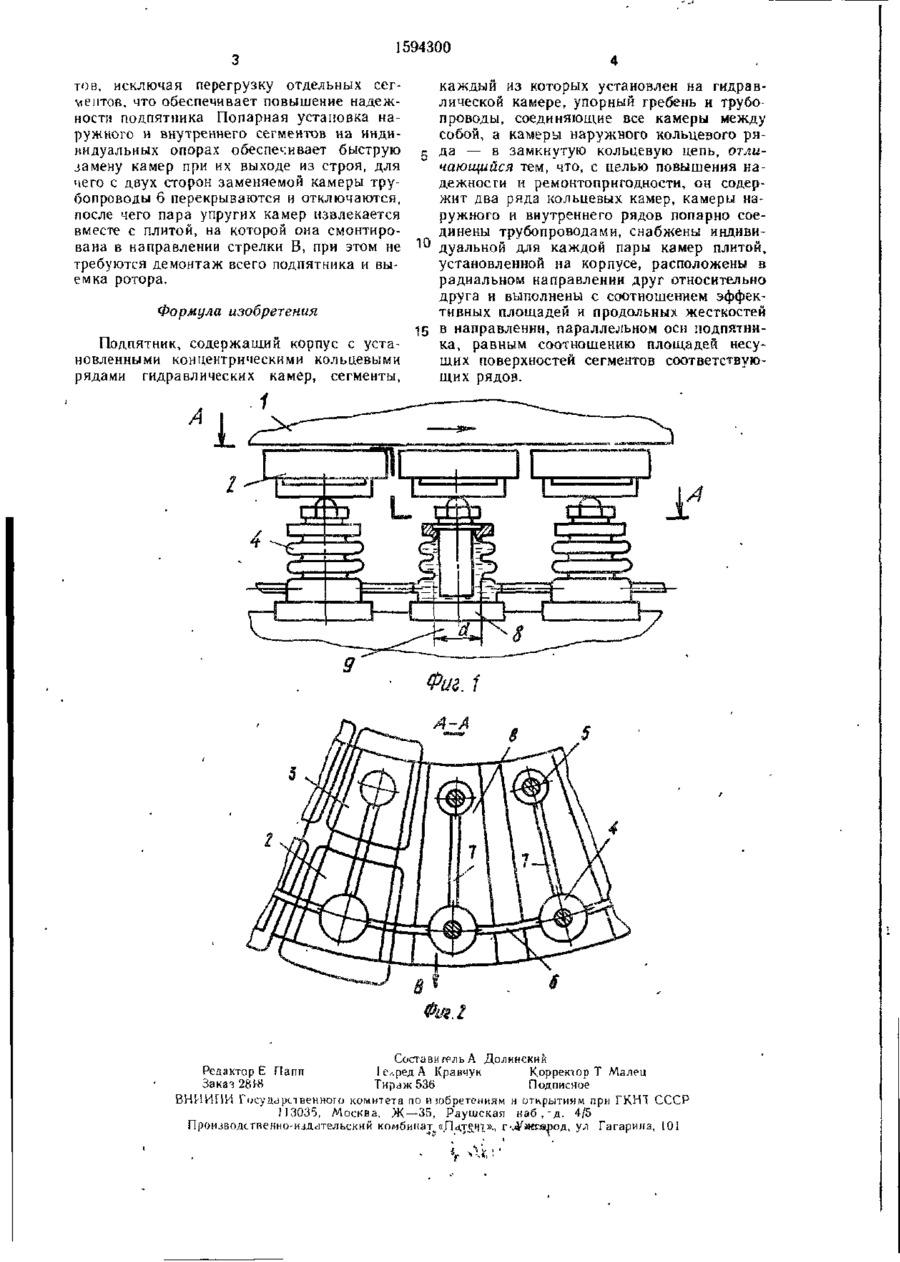

Изобретение относится к электромашиностроению и может быть применено в вертикальных гидрогенераторах или гидрогенераторах-двигателях большой мощности. Цель изобретения — повышение надежности и ремонтопригодности. Двухрядный подпятник на гидравлической опоре содержит камеры наружного ряда, соединенные между собой трубопроводами в кольцо, камеры внутреннего и наружного рядов соединены между собой попарно радиально, каждая пара радиально расположенных камер смонтирована на отдельной плите, причем упругие камеры внутреннего и наружного рядов выполнены с соотношением эффективных площадей и вертикальных жесткостей упругих камер равным соотношению площадей несущих поверхностей сегментов внутреннего и наружного рядов. 2 ил. Изобретение относится к машиностроению и может быть использовано в энергетическом машиностроении в гидрогенераторах. Цель изобретения — повышение надежности и ремонтопригодности На фиг. 1 изображена часть подпятника; на фиг. 2 — сечение А—А на фиг. 1. Подпятник содержит опорный гребень 1, сегменты наружного 2 и внутреннего 3 рядов, упругие камеры 4 наружного и внутреннего 5 рядов,- трубопроводы 6, соединяющие упругие камеры наружного ряда в замкнутое кольцо, трубопроводы 7, соединяющие упругие камеры двух рядов попарно в радиальном направлении, плигы 8, на каждой из которых установлена радиально расположенная пара камер разных рядов. Плиты 8 размещены на корпусе 9. Вся гидросистема упругих камер заполнена рабочей жидкостью. Упругие камеры внутреннего 5 и наруж ного 4 рядов выполнены с соотношением эффективных площадей,т.е площадей на диаметре d,H жесткостей незаполненных камер в направлении, параллельно оси подпятника, равным соотношению площадей несущих по верхностей сегментов соответствующего внутреннего и наружного рядов. В процессе работы осевые усилия от опорного гребня передаются на сегменты 2 и 3, упругие камеры 4 и 5, плиты 8 и корпус 9. При повышении нагрузки на опору камеры проседают на одинаковую величину и, поскольку жесткости камер, заполненных маслом, пропорциональны площадям опорных поверхностей сегментов, то усилия, воспринимаемые сегментами, также пропорциональны и удельные давления в смазочном слое всех сегментов равны при любой величине нагрузки на опору Таким образом, автоматически поддерживаются одинаковые нагружения всех сегмен " ;'" \ О1 со 1594300 тов, исключая перегрузку отдельных сегментов, что обеспечивает повышение надежности подпятника Попарная установка наружного и внутреннего сегментов на индивидуальных опорах обеспечивает быструю замену камер при их выходе из строя, для чего с двух сторон заменяемой камеры трубопроводы 6 перекрываются и отключаются, после чего пара упругих камер извлекается вместе с плитой, на которой она смонтирована в направлении стрелки В, при этом не требуются демонтаж всего подпятника и выемка ротора. каждый из которых установлен на гидравлической камере, упорный гребень и трубопроводы, соединяющие все камеры между собой, а камеры наружного кольцевого ря5 да — в замкнутую кольцевую цепь, отличающийся тем, что, с целью повышения надежности и ремонтопригодности, он содержит два ряда кольцевых камер, камеры наружного и внутреннего рядов попарно соединены трубопроводами, снабжены индиви10 дуальной для каждой пары камер плитой, установленной на корпусе, расположены в радиальном направлении друг относительно друга и выполнены с соотношением эффекФормула изобретения тивных площадей и продольных жесткостей 15 в направлении, параллельном оси подпятниПодпятник, содержащий корпус с устака, равным соотношению площадей несу* новленными концентрическими кольцевыми щих поверхностей сегментов соответствуюрядами гидравлических камер, сегменты, щих рядов. А Состави гель А Долинский Редактор Е Папп 1е л редА Кравчук Корректор Т Малец Закаэ28№ Тираж 536 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН1 СССР ПЗОЗ^, Москва, Ж—35, Раушская наб,-д. 4/5 Производственно-издательский комбинат,«Л4J&4I»., гмУзкг.«род, ул Гагарина, 101
