Матеріал для термопар

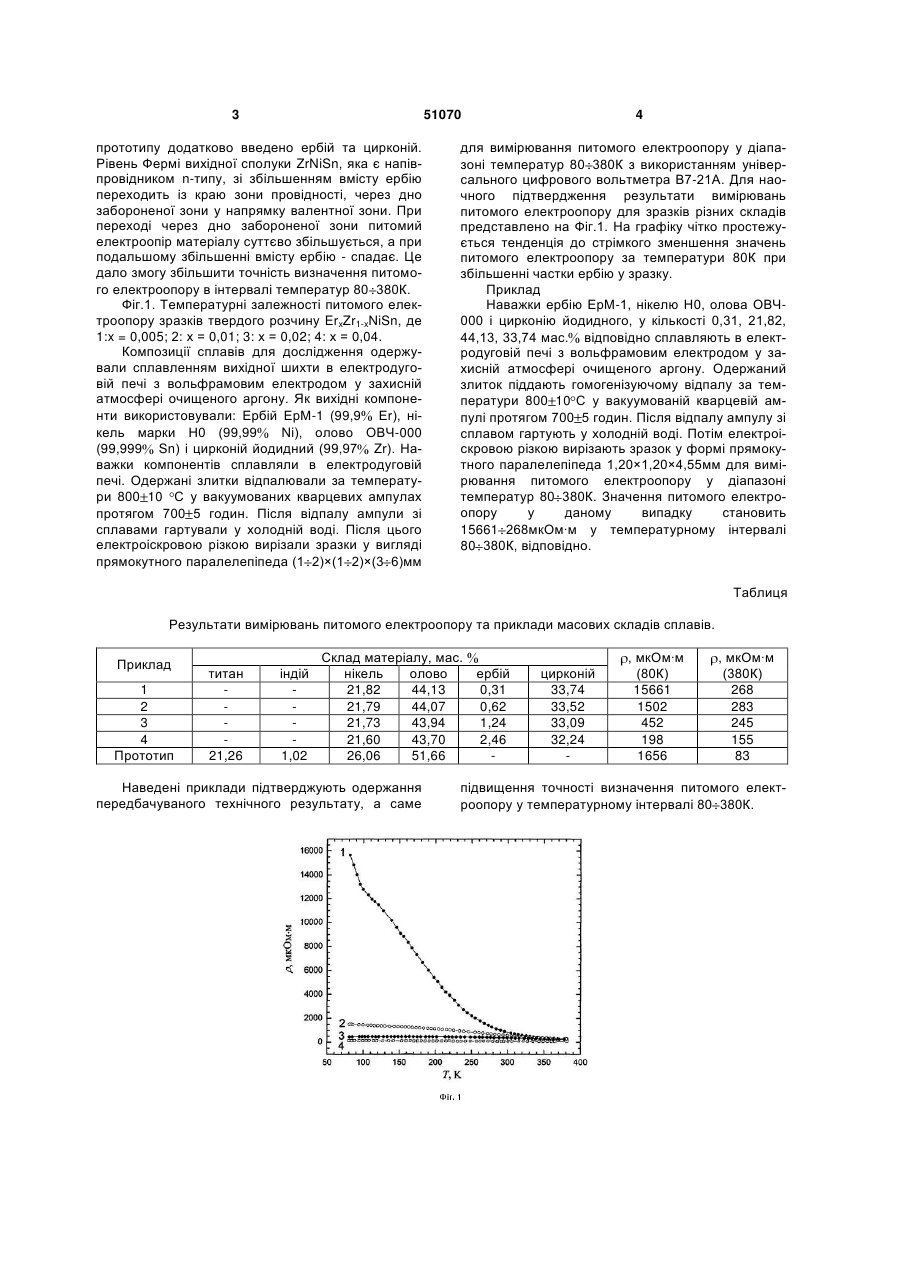

Матеріал для термопар, що містить нікель і олово, який відрізняється тим, що додатково вводять ербій та цирконій за такого співвідношення компонентів (мас. %): нікель 21,82÷21,81 олово 44,14÷44,12 ербій 0,25÷0,37 цирконій решта. (19) (21) u201001908 (22) 22.02.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) РОМАКА ЛЮБОВ ПЕТРІВНА, СТАДНИК ЮРІЙ ВОЛОДИМИРОВИЧ, ГОРИНЬ АНДРІЙ МАРКІЯНОВИЧ, РОМАКА ВІТАЛІЙ ВОЛОДИМИРОВИЧ (73) ЛЬВІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ФРАНКА 3 51070 прототипу додатково введено ербій та цирконій. Рівень Фермі вихідної сполуки ZrNiSn, яка є напівпровідником n-типу, зі збільшенням вмісту ербію переходить із краю зони провідності, через дно забороненої зони у напрямку валентної зони. При переході через дно забороненої зони питомий електроопір матеріалу суттєво збільшується, а при подальшому збільшенні вмісту ербію - спадає. Це дало змогу збільшити точність визначення питомого електроопору в інтервалі температур 80 380К. Фіг.1. Температурні залежності питомого електроопору зразків твердого розчину ErxZr1-xNiSn, де 1:x = 0,005; 2: х = 0,01; 3: х = 0,02; 4: х = 0,04. Композиції сплавів для дослідження одержували сплавленням вихідної шихти в електродуговій печі з вольфрамовим електродом у захисній атмосфері очищеного аргону. Як вихідні компоненти використовували: Ербій ЕрМ-1 (99,9 Еr), нікель марки Н0 (99,99 Ni), олово ОВЧ-000 (99,999 Sn) і цирконій йодидний (99,97 Zr). Наважки компонентів сплавляли в електродуговій печі. Одержані злитки відпалювали за температури 800 10 С у вакуумованих кварцевих ампулах протягом 700 5 годин. Після відпалу ампули зі сплавами гартували у холодній воді. Після цього електроіскровою різкою вирізали зразки у вигляді прямокутного паралелепіпеда (1 2)×(1 2)×(3 6)мм 4 для вимірювання питомого електроопору у діапазоні температур 80 380К з використанням універсального цифрового вольтметра В7-21А. Для наочного підтвердження результати вимірювань питомого електроопору для зразків різних складів представлено на Фіг.1. На графіку чітко простежується тенденція до стрімкого зменшення значень питомого електроопору за температури 80К при збільшенні частки ербію у зразку. Приклад Наважки ербію ЕрМ-1, нікелю Н0, олова ОВЧ000 і цирконію йодидного, у кількості 0,31, 21,82, 44,13, 33,74 мас. відповідно сплавляють в електродуговій печі з вольфрамовим електродом у захисній атмосфері очищеного аргону. Одержаний злиток піддають гомогенізуючому відпалу за температури 800 10 С у вакуумованій кварцевій ампулі протягом 700 5 годин. Після відпалу ампулу зі сплавом гартують у холодній воді. Потім електроіскровою різкою вирізають зразок у формі прямокутного паралелепіпеда 1,20×1,20×4,55мм для вимірювання питомого електроопору у діапазоні температур 80 380К. Значення питомого електроопору у даному випадку становить 15661 268мкОм∙м у температурному інтервалі 80 380К, відповідно. Таблиця Результати вимірювань питомого електроопору та приклади масових складів сплавів. Приклад 1 2 3 4 Прототип титан 21,26 індій 1,02 Склад матеріалу, мас. нікель олово ербій 21,82 44,13 0,31 21,79 44,07 0,62 21,73 43,94 1,24 21,60 43,70 2,46 26,06 51,66 Наведені приклади підтверджують одержання передбачуваного технічного результату, а саме цирконій 33,74 33,52 33,09 32,24 , мкОм∙м (80К) 15661 1502 452 198 1656 , мкОм∙м (380К) 268 283 245 155 83 підвищення точності визначення питомого електроопору у температурному інтервалі 80 380К. 5 Комп’ютерна верстка А. Крижанівський 51070 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
