Протипожежна перешкода

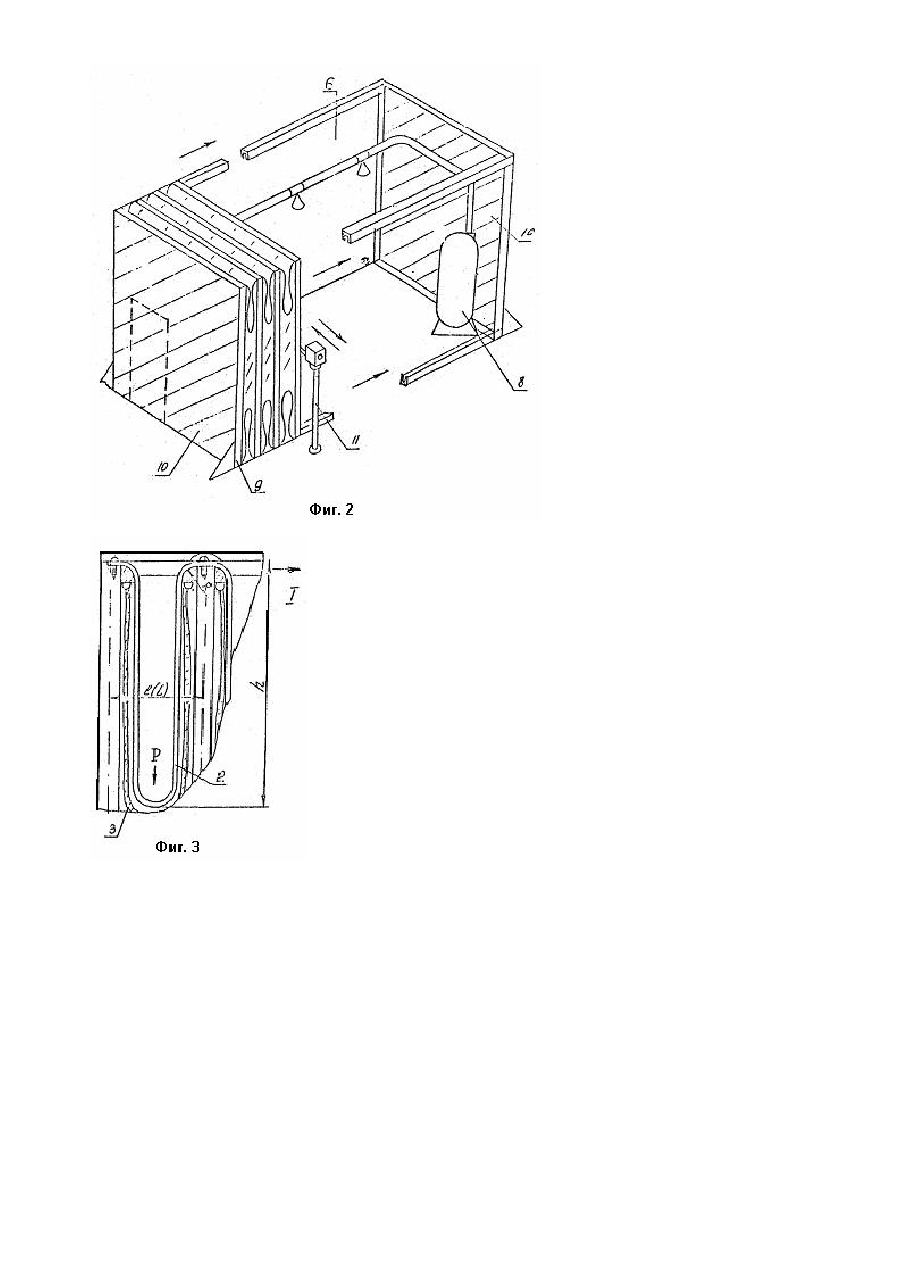

Изобретение относится к противопожарному оборудованию и может быть использовано в автоматических установках локального пожаротушения. Цель изобретения - повышение эффективности изолирования зоны тушения пожара. На фиг. 1, 2 и 3 показано устройство противопожарной преграды. Противопожарная преграда содержит несущие жесткие подвижные вертикальные рамы 1 (преимущественно П-образного профиля) с опорами качения. Рамы 1 скреплены между собой упругими деформируемыми элементами 2, выполняющими роль привода, которые закреплены по обе стороны на каждой раме. Огнестойкая эластичная изолирующая тканевая оболочка 3 закреплена на рамах 1, охва тывая их с трех сторон – с обоих боков и сверху, см. фиг. 2. Опоры качения 4 вертикальных рам 1, см. фиг. 1, установлены в пазах направляющих 5, расположенных по периметру защи щаемой зоны. Направляющие 5 являются верхними и нижними несущими частями каркаса 6, охваты вающего зону с защищаемым оборудованием 7 и автоматической установкой пожаротушения 8. На торцевых неподвижных рамах 9 каркаса 6 огнестойкое эластичное изолирующее тканевое полотно 10 натянуто и закреплено стационарно. В исходном положении рамы 1 удерживаются в примкнутом друг к другу состоянии с помощью стопорно-пусковых механизмов 11, которые преодолевают суммарную силу упругости сложенных упругих де формируемых элементов 2. При этом изолирующая тканевая оболочка 3 свободно провисает между вертикальными рамами 1. Устройство работает следующим образом. При возникновении пожара на защищаемом оборудовании 7, срабатывает стопорно-пусковой механизм 11, освобождая рамы 1, которые под воздействием суммарного усилия распрямляющихся упруго де формируемых элементов 2 перемещаются на опорах качения 4 по нaпpaвляющим 5 к противоположной торцевой неподвижной раме 9 каркаса 6, натягивая эластичную огнестойкую изолирующую тканевую оболочку 3. В результате зона пожара на оборудовании 7 и установленная вблизи оборудования 7 автоматическая установка пожаротушения 8 изолируются от смежного оборудования. При этом пуск установки пожаротушения осуществляется одновременно с замыканием противопожарной преграды вокруг защищаемого оборудования. После ликвидации пожара противопожарная преграда складывается путем перемещения рам 1 в исходное положение и фиксируется стопорно-пусковыми механизмами 11. Привод срабатывания стопорно-пусковых механизмов может быть электромеханическим, электропневматическим или электрогидравлическим, - с обязательным дублированием ручным механическим пуском. Таким образом, изобретение по сравнению с известными техническими решениями повышает эффективность изолирования зоны тушения пожара, в результате чего: пожар быстро локализуется в зоне аварийного оборудования; исключаются непроизводительные потери огнетуша щего состава, что позволяет снизить энергоемкость установки пожаротушения; при возникновении пожара вне защищаемого оборудования, противопожарная преграда также способна защитить его от распространяющегося огня, Кроме того, проницаемость конструкции каркаса противопожарной преграды не препятствует эксплуатации и ремонту оборудования, работе подьемно-транспортных механизмов. Противопожарная преграда может быть стационарной или переносной, например для защиты оборудования, на котором временно производятся монтажные или ремонтные работы с применением открытого огня. Противопожарная преграда может быть (в варианте применения) установлена на сухопутны х или водных транспортных средствах для защиты из силовых энергетических установок.
