Спосіб монтажу поперечної рами каркаса будівлі

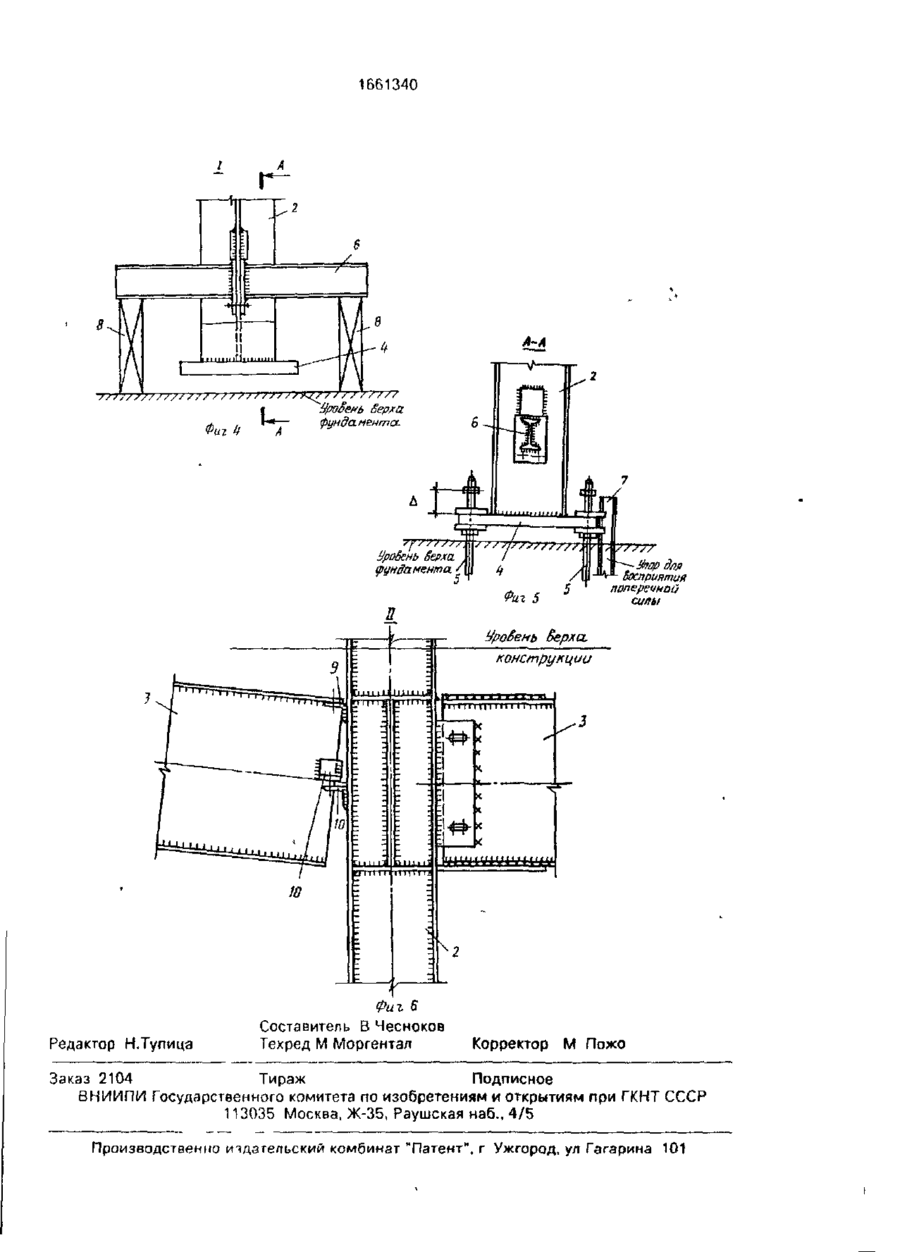

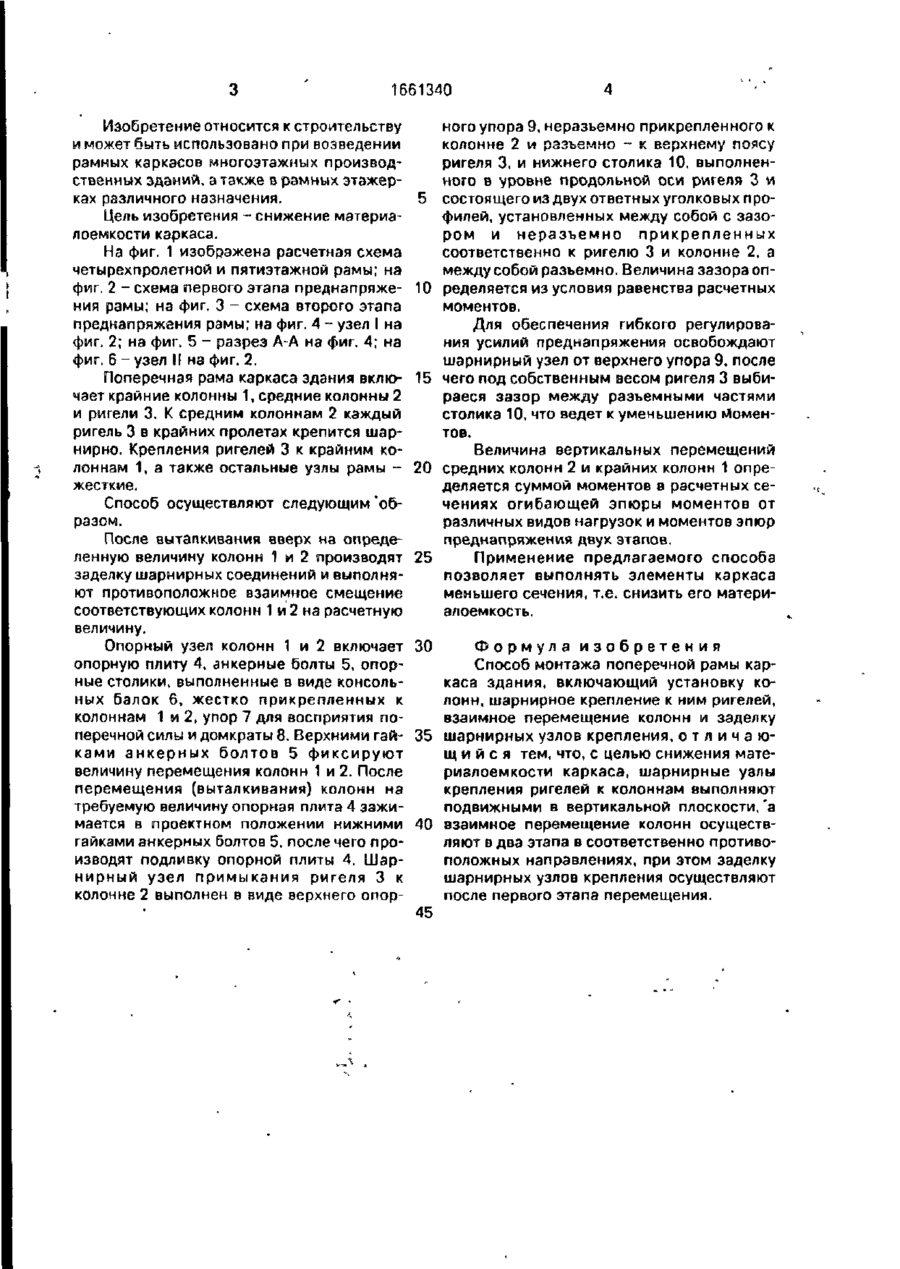

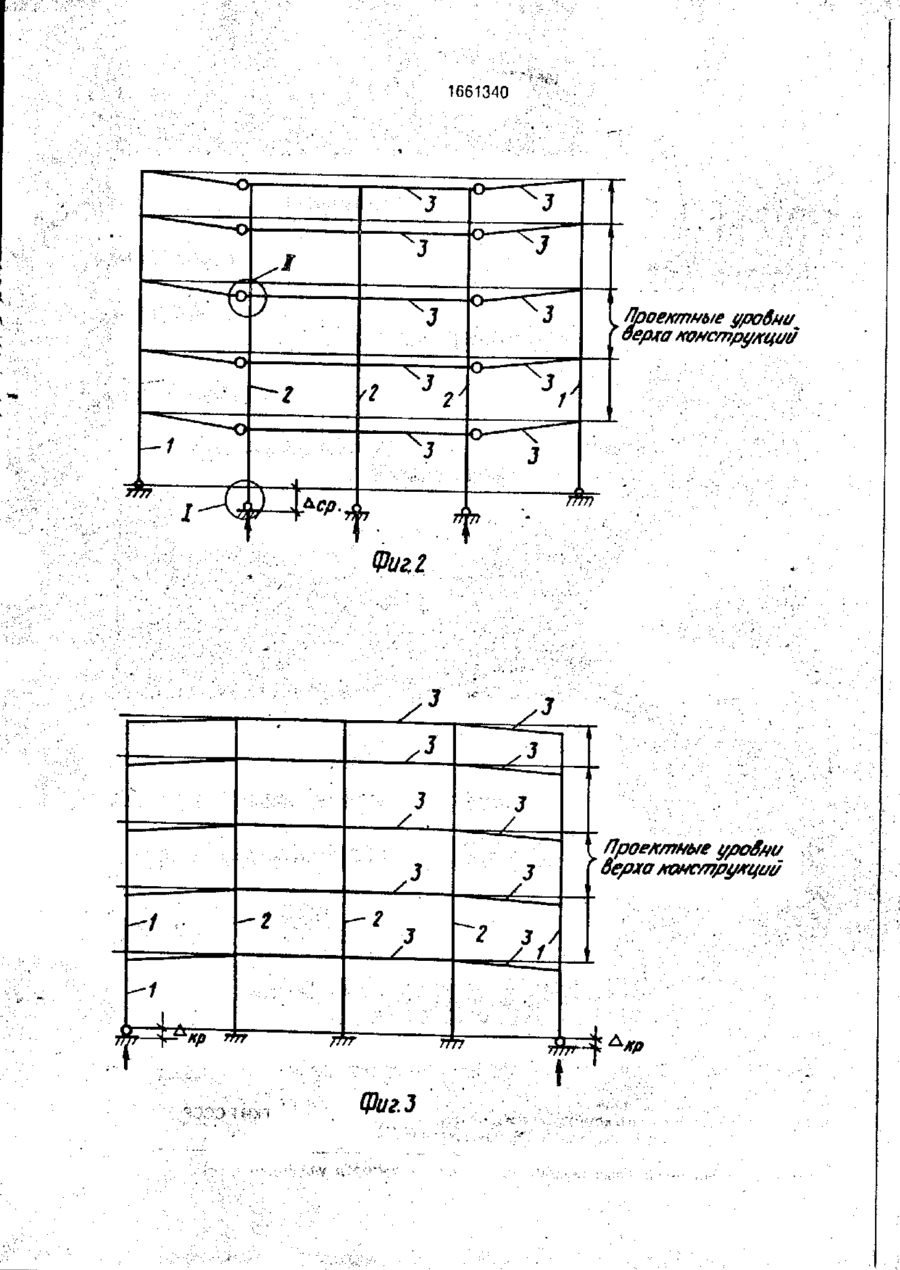

Изобретение относится к строительству, в частности к монтажу, и может быть исполь f I I I II I зовано при возведении рамных каркасов зданий. Целью изобретения является снижение материалоемкости каркаса. Способ монтажа поперечной рамы каркаса здания включзетустановку колонн 1 и 2, шарнирное крепление к ним ригелей 3, взаимное перемещение колонн и заделку шарнирных узлов крепления, которые выполняют подвижными в вертикальной плоскости. Взаимное перемещение колонн 1 и 2 осуществляют в два этапа в соответственно противоположных направлениях Заделку шарнирных узлов крепления осуществляют после первого этапа перемещения. 6 ил. І І І І І Я I I • I Г 11 ГГТ I R UJJLL ,4iP, 1 I •I t і 11 і і і M i l l ILL І І І ІІПІІ r 3 П П П І П П 8ПТТТТПТТ ГПГГТТТ " " • " " " W i l l I f T j I I I I I XXX ГГТІТТГТТ1 О 2 З IXIJJLtXXXX 7777 7777 .1 u,. 777Г > 1661340 Изобретение относится к строительству и может быть использовано при возведении рамных каркасов многоэтажных производственных зданий, а также в рамных этажерках различного назначения. 5 Цель изобретения - снижение материалоемкости каркаса. На фиг. 1 изображена расчетная схема четырехпролетной и пятиэтажной рамы; на фиг. 2 - схема первого этапа преднапряже- 10 ния рамы; на фиг. 3 - схема второго этапа преднапряжения рамы; на фиг. А - узел I на фиг. 2; на фиг. 5 - разрез А-А на фиг. 4; на фиг. 6 - узел II на фиг. 2. Поперечная рама каркаса здания вклю- 15 чает крайние колонны 1, средние колонны 2 и ригели 3. К средним колоннам 2 каждый ригель 3 в крайних пролетах крепится шарнирно. Крепления ригелей 3 к крайним колоннам 1, а также остальные узлы рамы - 20 жесткие. Способ осуществляют следующим 'образом. После выталкивания вверх на определенную величину колонн 1 и 2 производят 25 заделку шарнирных соединений и выполняют противоположное взаимное смещение соответствующих колонн 1 и 2 на расчетную величину. Опорный узел колонн 1 и 2 включает 30 опорную плиту 4, анкерные болты 5, опорные столики, выполненные в виде консольных балок 6, жестко прикрепленных к колоннам 1 и 2, упор 7 для восприятия поперечной силы и домкраты 8. Верхними гай- 35 ками анкерных болтов 5 фиксируют величину перемещения колонн 1 и 2. После перемещения (выталкивания) колонн на требуемую величину опорная плита 4 зажимается в проектном положении нижними 40 гайками анкерных болтов 5, после чего производят подливку опорной плиты 4. Шарнирный узел примыкания ригеля 3 к колонне 2 выполнен в виде верхнего опор45 ного упора 9, неразъемно прикрепленного к колонне 2 и рззъемно - к верхнему поясу ригеля 3, и нижнего столика 10, выполненного в уровне продольной оси ригеля 3 и состоящего из двух ответных уголковых профилей, установленных между собой с зазором и неразъемно прикрепленных соответственно к ригелю 3 и колонне 2, а между собой разъемно. Величина зазора определяется из условия равенства расчетных моментов. Для обеспечения гибкого регулирования усилий преднапряжения освобождают шарнирный узел от верхнего упора 9, после чего под собственным весом ригеля 3 выбираеся зазор между разъемными частями столика 10, что ведет к уменьшению Моментов. Величина вертикальных перемещений средних колонн 2 и крайних колонн 1 определяется суммой моментов в расчетных сечениях огибающей эпюры моментов от различных видов нагрузок и моментов эпюр преднапряжения двух этапов. Применение предлагаемого способа позволяет выполнять элементы каркаса меньшего сечения, т.е. снизить его материалоемкость. Формула изобретения Способ монтажа поперечной рамы каркаса здания, включающий установку колонн, шарнирное крепление к ним ригелей, взаимное перемещение колонн и заделку шарнирных узлов крепления, о т л и ч а ю щ и й с я тем, что, с целью снижения материалоемкости каркаса, шарнирные узлы крепления ригелей к колоннам выполняют подвижными в вертикальной плоскости, *а взаимное перемещение колонн осуществляют в два этапа в соответственно противоположных направлениях, при этом заделку шарнирных узлов крепления осуществляют после первого этапа перемещения. 1661340 ^ Лроехтше уровни верха хонструщш ФигЛ Г Проехтные уровни > верха хонструхцип ФигЗ л - ' / -:,• ' •' 1 Л "''' 1661340 Т УроВень Верха фундамента Фаг 5 Л Т77Т -Упор длр Восприятий поперечной силы Уробень Верха. Фиг 6 Редактор И,Тупица Составитель В Чесноков Техред М Моргентал Корректор М Пожо Заказ 2104 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35, Раушская наб., 4/5 Производственно издательский комбинат "Патент", г Ужгород, ул Гагарина 101
