Композиція для виготовлення газогіпсу

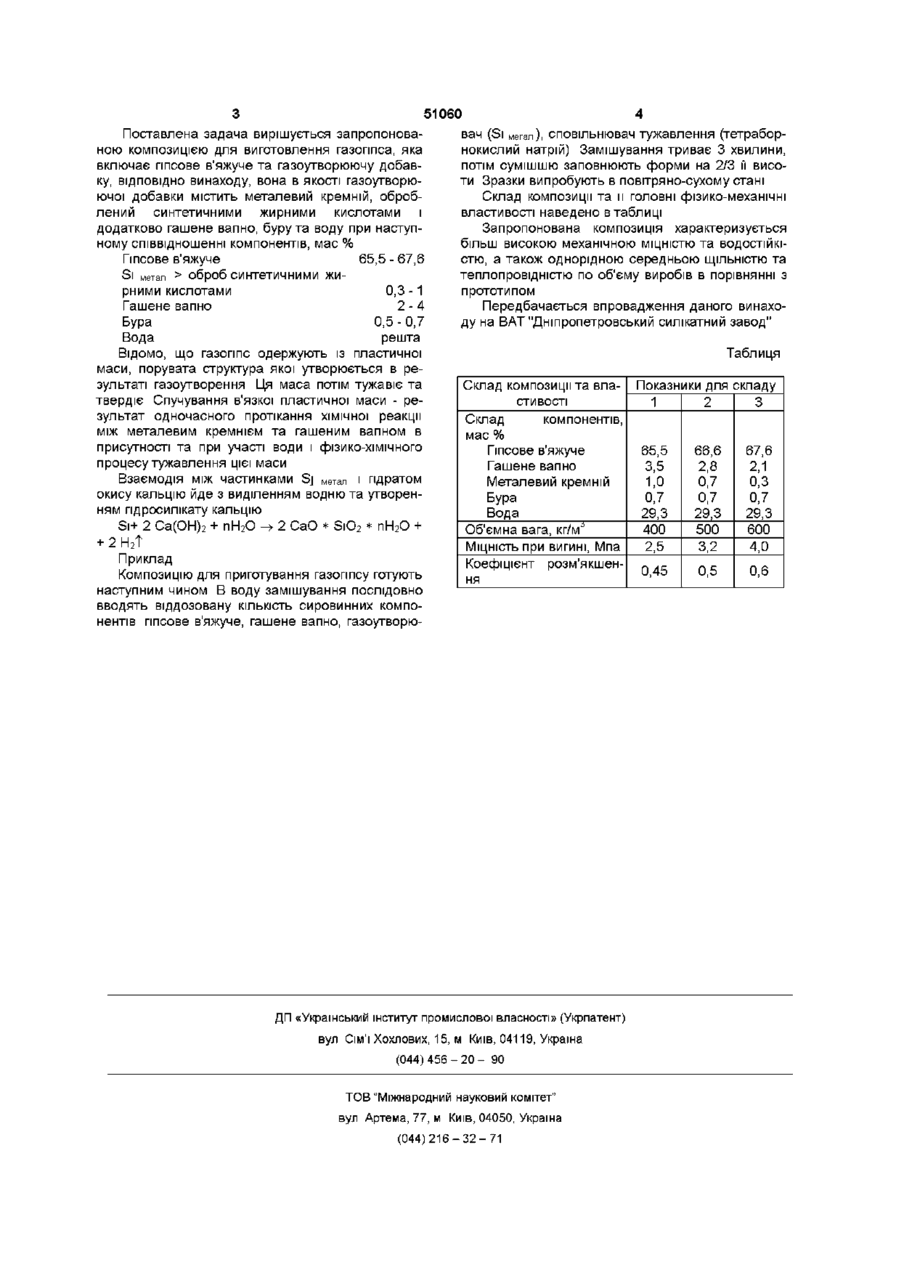

Композиція ДЛЯ виготовлення газогіпсу, яка включає гіпсове в'яжуче та газоутворюючу добавку, яка відрізняється тим, що як газоутворюючу добавку містить металевий кремній, оброблений синтетичними жирними кислотами та додатково гашене вапно, буру та воду при наступному співвідношенні компонентів, мас % гіпсове в'яжуче 65,5-67,6 Винахід відноситься до промисловості будівельних матеріалів і може використовуватися для виготовлення газоппсових виробів Відома композиція, яка включає а- напівпдрат сульфату кальцію, поліетиленові волокна, алюмінієву пудру, помелений доменний шлак, сульфітно-дріжджову бражку та електролізну воду [А с СРСР № 1719339 С 04 В 11/00, Б В 10 , опубл 15 03 92 р "Сировинна суміш для виготовлення газоппса " Авт А П Бондаренко, ЕТ Мітасов, В Г Крисов та О І Ішина] Газогіпс, виготовлений із даної суміші, має підвищену ударну в'язкість, але газогіпсові вироби, вироблені із вказаної суміші, відрізняються низьким коефіцієнтом розм'якшення (Кр = 0,51 - 0,59) Відома також композиція для приготування газогіпсу, яка включає наступні компоненти гіпсове в'яжуче, карбонат кальцію, або натрію, суперфосфат, технічні лігносульфонати і воду [А с СРСР №1599333 С 04 В 11/00, Б В 38, опубл 15 10 90р "Композиція ДЛЯ приготування газоппса" Авт А В Долгарьов, С Ф Писаний] Газаппс на її основі характеризується достатньою МІЦНІСТЮ при стисканні Але, використання вказаних газоутворюючих добавок, які вводять в гіпсове в'яжуче, не забезпечує одержання виробів із малою об'ємною вагою Найбільш близькою за технічною суттю та досягненому результату до запропонованого винаходу являється композиція для виготовлення газогіпсу [А с СРСР № 1625843 С 04 В 11/00, 28/14 Б В № 5, опубл 07 02 91 р "Композиція для приготування газоппса " Авт А П Бондаренко, ЕТ Мітасов, В Г Крисов та О І Ішина ] (прототип) Ця композиція включає а- напівпдрат сульфату кальцію, поліетиленові волокна, суперпластифікатор С-3 на основі продукту конденсації нафталінсульфокислоти з формальдегідом, алюмінієву пудру та електролізну воду з рН = 12 - 12,5 при наступному співвідношенні компонентів, мас % а- напівпдрат сульфата кальцію 63,5 - 66,0 Поліетиленові волокна 0,3 - 0,4 Суперпластифікатор С-3 на основі продукта конденсації нафталінсульфокислоти з формальдегідом 0,2 - 0,3 Алюмінієва пудра 0,06 - 0,07 Електролізна вода решта Недоліком прототипа являється низька механічна МІЦНІСТЬ при вигині (1,5 - 3,5Мпа) та коефіцієнт розм'якшення (Кр = 0,52 - 0,53), а також ускладнення технологічного циклу приготування електролізної води в електролізері із водного розчину хлористого натрію концентрацією 5,6г/л В основу запропонованого винаходу поставлена задача одержання сировинної суміші для виготовлення газогіпсу з достатньою механічною МІЦНІСТЮ, шляхом взаємодії металевого кремнію з гашеним вапном та водою В результаті реакції виділяється НгТ, який спучує гіпсову масу, та утворюється гідросилікат кальцію, зміцнюючий структуру газогіпсу S, нетал , Оброблений СИНТЄТИЧ ними жирними кислотами гашене вапно бура вода 0,3-1 2-4 0,5-0,7 решта О (О о ю 51060 Поставлена задача вирішується запропоновавач (Si Негал), сповільнювач тужавлення (тетраборною композицією для виготовлення газоппса, яка нокислий натрій) Замішування триває 3 хвилини, включає гіпсове в'яжуче та газоутворюючу добавпотім сумішшю заповнюють форми на 2/3 її високу, ВІДПОВІДНО винаходу, вона в якості газоутворюти Зразки випробують в повітряно-сухому стані ючої добавки містить металевий кремній, обробСклад композиції та и головні фізико-механічні лений синтетичними жирними кислотами і властивості наведено в таблиці додатково гашене вапно, буру та воду при наступЗапропонована композиція характеризується ному співвідношенні компонентів, мас % більш високою механічною МІЦНІСТЮ та ВОДОСТІЙКІСТЮ, а також однорідною середньою ЩІЛЬНІСТЮ та Гіпсове в'яжуче 65,5 - 67,6 теплопровідністю по об'єму виробів в порівнянні з Si нетал > оброб синтетичними жипрототипом рними кислотами 0,3 -1 Гашене вапно 2-4 Передбачається впровадження даного винахоБура 0,5-0,7 ду на ВАТ "Дніпропетровський силікатний завод" Вода решта Відомо, ЩО газогіпс одержують із пластичної Таблиця маси, порувата структура якої утворюється в результаті газоутворення Ця маса потім тужавіє та Склад композиції та вла- Показники для складу твердіє Спучування в'язкої пластичної маси - рестивості 1 2 3 зультат одночасного протікання хімічної реакції Склад компонентів, між металевим кремнієм та гашеним вапном в мас % присутності та при участі води і фізико-хімічного Гіпсове в'яжуче 65,5 66,6 67,6 процесу тужавлення цієї маси Гашене вапно 3,5 2,8 2,1 Взаємодія між частинками Sj метал і гідратом Металевий кремній 1,0 0,7 0,3 окису кальцію йде з виділенням водню та утворенБура 0,7 0,7 0,7 ням гідросилікату кальцію Вода 29,3 29,3 29,3 Si+ 2 Са(ОН)2 + пН2О -» 2 СаО * SiO2 * пН2О + Об'ємна вага, кг/м'5 400 500 600 + 2Н2Т МІЦНІСТЬ при вигині, Мпа 2,5 3,2 4,0 Приклад Коефіцієнт розм'якшен0,45 0,5 0,6 Композицію ДЛЯ приготування газогіпсу готують ня наступним чином В воду замішування послідовно вводять віддозовану КІЛЬКІСТЬ сировинних компонентів гіпсове в'яжуче, гашене вапно, газоутворю ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
