Композиція для виготовлення газогіпсу

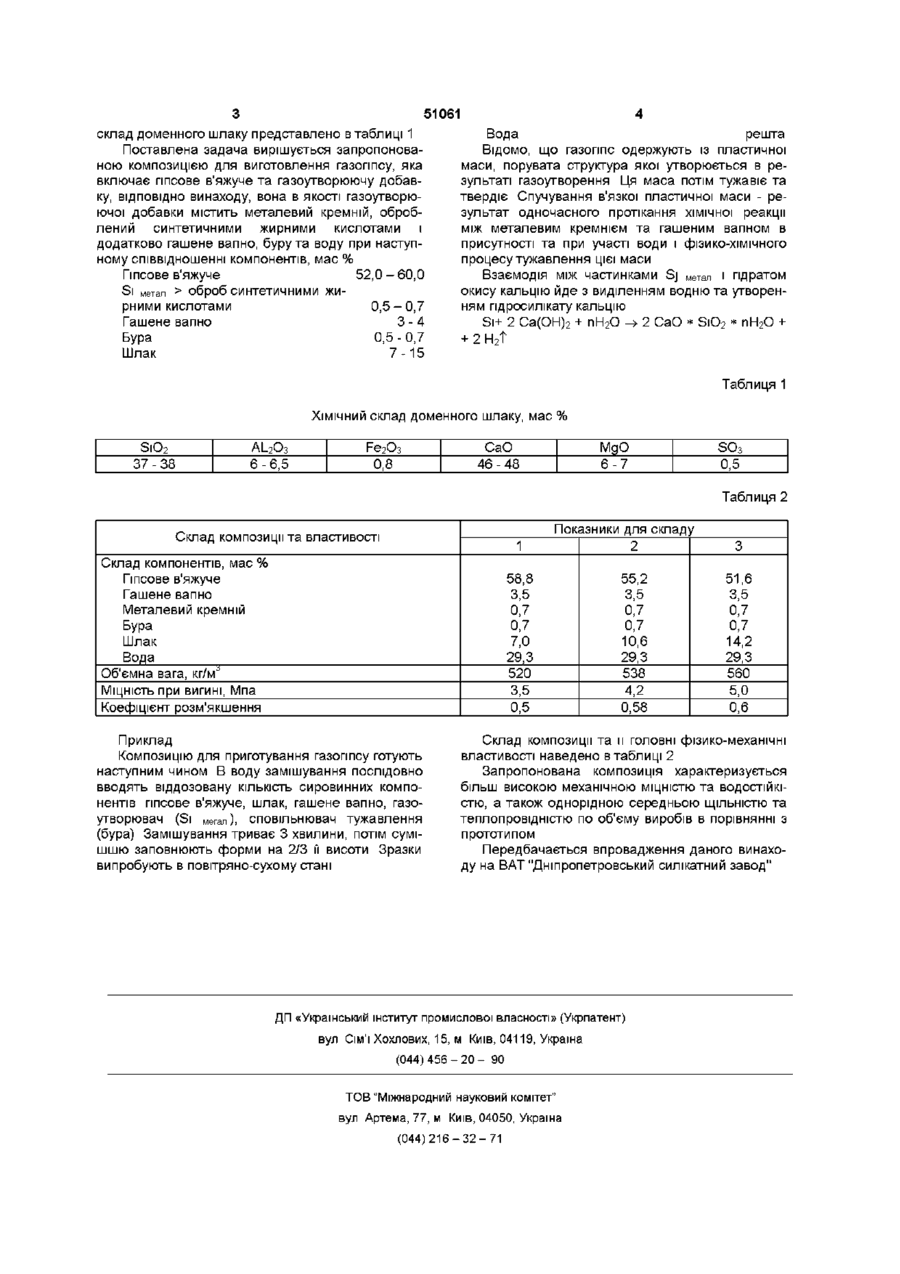

Композиція ДЛЯ виготовлення газогіпсу, яка включає гіпсове в'яжуче та газоутворюючу добавку, яка відрізняється тим, що вона як газоутво рюючу добавку містить металевий кремній, оброблений синтетичними жирними кислотами, та додатково гашене вапно, буру, шлак та воду при наступному співвідношенні компонентів, мас % Гіпсове в'яжуче 52,0-60,0 Винахід відноситься до промисловості будівельних матеріалів і може використовуватися для виготовлення газоппсових виробів Відома композиція, яка включає а- напівпдрат сульфату кальцію, поліетиленові волокна, алюмінієву пудру, помелений доменний шлак, сульфітно-дріжджову бражку та електролізну воду [А с СРСР № 1719339 С 04 В 11/00, Б В 10 , опубл 15 03 92 р "Сировинна суміш для виготовлення газоппса " Авт А П Бондаренко, ЕТ Мітасов, В Г Крисов та О І Ішина] Газогіпс, виготовлений із даної суміші, має підвищену ударну в'язкість, але газогіпсові вироби, вироблені із вказаної суміші, відрізняються низьким коефіцієнтом розм'якшення (Кр = 0,51 - 0,59) Відома також композиція для приготування газогіпсу, яка включає наступні компоненти гіпсове в'яжуче, карбонат кальцію, або натрію, суперфосфат, технічні лігносульфонати і воду [А с СРСР №1599333 С 04 В 11/00, Б В 38, опубл 15 10 90р "Композиція ДЛЯ приготування газоппса" Авт А В Долгарьов, С Ф Писаний] Газаппс на її основі характеризується достатньою МІЦНІСТЮ при стисканні Але, використання вказаних газоутворюючих добавок, які вводять в гіпсове в'яжуче, не забезпечує одержання виробів із малою об'ємною вагою Найбільш близькою за технічною суттю та досягненому результату до запропонованого винаходу являється композиція для виготовлення газогіпсу [А с СРСР № 1625843 С 04 В 11/00, 28/14 Б В № 5, опубл 07 02 91 р "Композиція для приготування газоппса" Авт А П Бондаренко, ЕТ Мітасов, В Г Крисов та О І Ішина ] (прототип) Ця композиція включає а- напівпдрат сульфату кальцію, поліетиленові волокна, суперпластифікатор С-3 на основі продукту конденсації нафталінсульфокислоти з формальдегідом, алюмінієву пудру та електролізну воду з рН = 12 - 12,5 при наступному співвідношенні компонентів, мас % а- напівпдрат сульфата кальцію 63,5 - 66,0 Поліетиленові волокна 0,3 - 0,4 Суперпластифікатор С-3 на основі продукта конденсації нафталінсульфокислоти з формальдегідом 0,2 - 0,3 Алюмінієва пудра 0,06 - 0,07 Електролізна вода решта Недоліком прототипа являється низька механічна МІЦНІСТЬ при вигині (1,5 - 3,5Мпа) та коефіцієнт розм'якшення (Кр = 0,52 - 0,53), а також ускладнення технологічного циклу приготування електролізної води в електролізері із водного розчину хлористого натрію концентрацією 5,6г/л В основу запропонованого винаходу поставлена задача одержання сировинної суміші для виготовлення газогіпсу з достатньою механічною МІЦНІСТЮ, шляхом взаємодії металевого кремнію з гашеним вапном та водою В результаті реакції виділяється НгТ, який спучує гіпсову масу, та утворюється гідросилікат кальцію, зміцнюючий структуру газо гіпсу і, в даному випадку, підвищу S, нетал , Оброб СИНТеТИЧ НИМИ жирними кислотами ють 0,5-0,7 Гашене вапно Бура Шлак Вода 3-4 0,5-0,7 7-15 решта ВОДОСТІЙКІСТЬ і МІЦНІСТЬ газогіпсу ХІМІЧНИЙ (О о ю 51061 склад доменного шлаку представлено в таблиці 1 Поставлена задача вирішується запропонованою композицією для виготовлення газогіпсу, яка включає гіпсове в'яжуче та газоутворюючу добавку, ВІДПОВІДНО винаходу, вона в якості газоутворюючої добавки містить металевий кремній, оброблений синтетичними жирними кислотами і додатково гашене вапно, буру та воду при наступному співвідношенні компонентів, мас % Гіпсове в'яжуче 52,0 - 60,0 Si нетал > оброб синтетичними жирними кислотами 0,5 - 0,7 Гашене вапно 3-4 Бура 0,5-0,7 Шлак 7-15 Вода решта Відомо, ЩО газогіпс одержують із пластичної маси, порувата структура якої утворюється в результаті газоутворення Ця маса потім тужавіє та твердіє Спучування в'язкої пластичної маси - результат одночасного протікання хімічної реакції між металевим кремнієм та гашеним вапном в присутності та при участі води і фізико-хімічного процесу тужавлення цієї маси Взаємодія між частинками Sj метал і гідратом окису кальцію йде з виділенням водню та утворенням гідросилікату кальцію Si+ 2 Са(ОН)2 + пН2О -» 2 СаО * SiO2 * пН2О + + 2Н2Т Таблиця 1 ХІМІЧНИЙ склад доменного шлаку, мас % SiO 2 37-38 АІ_ 2 О 3 6-6,5 Fe 2 O 3 0,8 СаО МдО 6-7 46-48 so3 0,5 Таблиця 2 Показники для складу Склад композиції та властивості 1 Коефіцієнт розм'якшення Приклад Композицію ДЛЯ приготування газогіпсу готують наступним чином В воду замішування послідовно вводять віддозовану КІЛЬКІСТЬ сировинних компонентів гіпсове в'яжуче, шлак, гашене вапно, газоутворювач (Si Негал), сповільнювач тужавлення (бура) Замішування триває 3 хвилини, потім сумішшю заповнюють форми на 2/3 її висоти Зразки випробують в повітряно-сухому стані 3 55,2 3,5 0,7 0,7 10,6 29,3 51,6 3,5 0,7 0,7 14,2 29,3 520 3,5 0,5 МІЦНІСТЬ при вигині, Мпа 2 58,8 3,5 0,7 0,7 7,0 29,3 Склад компонентів, мас % Гіпсове в'яжуче Гашене вапно Металевий кремній Бура Шлак Вода Об'ємна вага, кг/м'5 538 4,2 560 5,0 0,6 0,58 Склад композиції та и головні фізико-механічні властивості наведено в таблиці 2 Запропонована композиція характеризується більш високою механічною МІЦНІСТЮ та ВОДОСТІЙКІ СТЮ, а також однорідною середньою ЩІЛЬНІСТЮ та теплопровідністю по об'єму виробів в порівнянні з прототипом Передбачається впровадження даного винаходу на ВАТ "Дніпропетровський силікатний завод" ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
