Валковий подрібнювач кормів

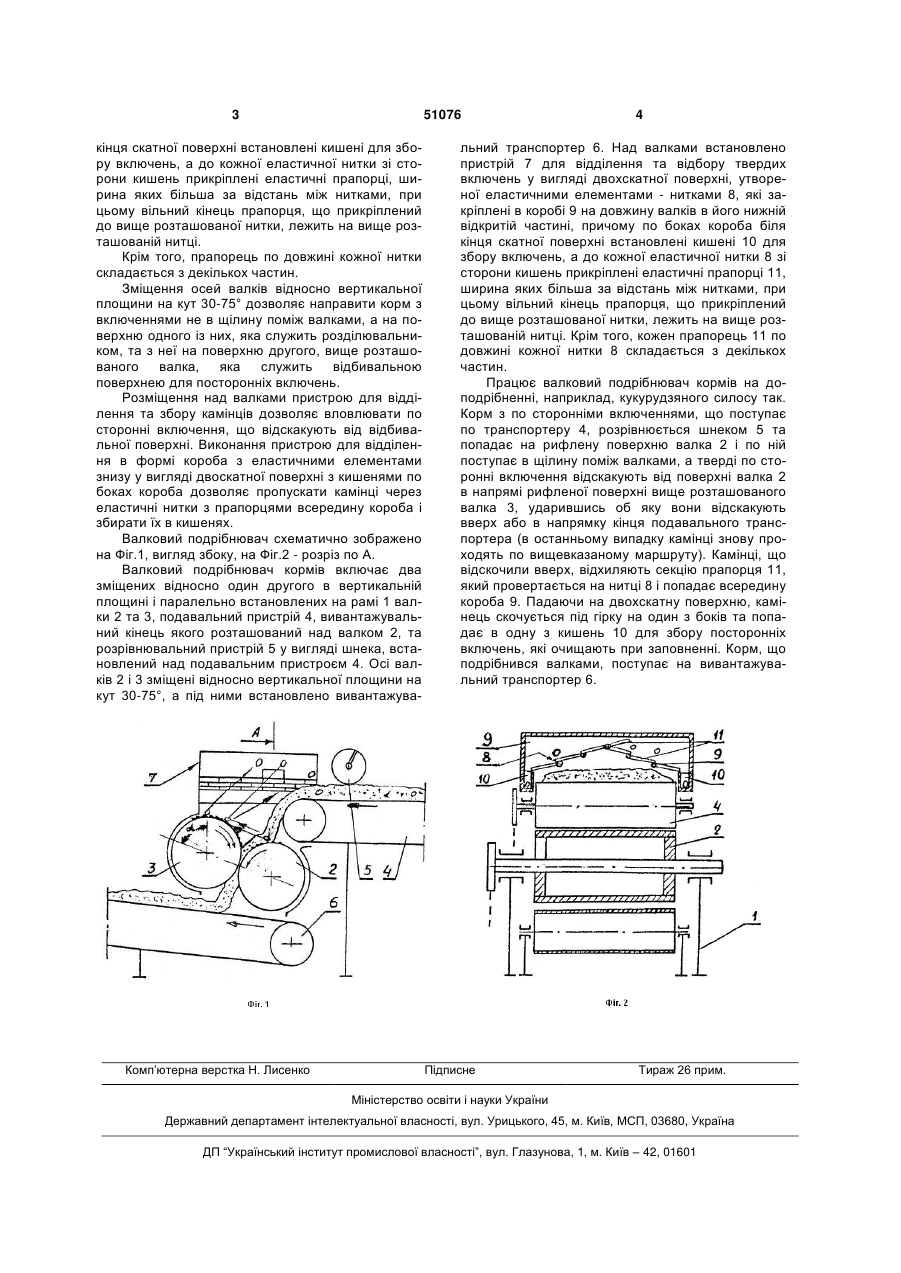

1. Валковий подрібнювач кормів, що включає два зміщених відносно один другого в вертикальній площині і паралельно встановлених на рамі валки, подавальний пристрій, вивантажувальний кінець якого розташований над одним із валків, та розрізнювальний пристрій, встановлений над подавальним пристроєм, який відрізняється тим, 3 51076 кінця скатної поверхні встановлені кишені для збору включень, а до кожної еластичної нитки зі сторони кишень прикріплені еластичні прапорці, ширина яких більша за відстань між нитками, при цьому вільний кінець прапорця, що прикріплений до вище розташованої нитки, лежить на вище розташованій нитці. Крім того, прапорець по довжині кожної нитки складається з декількох частин. Зміщення осей валків відносно вертикальної площини на кут 30-75° дозволяє направити корм з включеннями не в щілину поміж валками, а на поверхню одного із них, яка служить розділювальником, та з неї на поверхню другого, вище розташованого валка, яка служить відбивальною поверхнею для посторонніх включень. Розміщення над валками пристрою для відділення та збору камінців дозволяє вловлювати по сторонні включення, що відскакують від відбивальної поверхні. Виконання пристрою для відділення в формі короба з еластичними елементами знизу у вигляді двоскатної поверхні з кишенями по боках короба дозволяє пропускати камінці через еластичні нитки з прапорцями всередину короба і збирати їх в кишенях. Валковий подрібнювач схематично зображено на Фіг.1, вигляд збоку, на Фіг.2 - розріз по А. Валковий подрібнювач кормів включає два зміщених відносно один другого в вертикальній площині і паралельно встановлених на рамі 1 валки 2 та 3, подавальний пристрій 4, вивантажувальний кінець якого розташований над валком 2, та розрівнювальний пристрій 5 у вигляді шнека, встановлений над подавальним пристроєм 4. Осі валків 2 і 3 зміщені відносно вертикальної площини на кут 30-75°, а під ними встановлено вивантажува Комп’ютерна верстка Н. Лиcенко 4 льний транспортер 6. Над валками встановлено пристрій 7 для відділення та відбору твердих включень у вигляді двохскатної поверхні, утвореної еластичними елементами - нитками 8, які закріплені в коробі 9 на довжину валків в його нижній відкритій частині, причому по боках короба біля кінця скатної поверхні встановлені кишені 10 для збору включень, а до кожної еластичної нитки 8 зі сторони кишень прикріплені еластичні прапорці 11, ширина яких більша за відстань між нитками, при цьому вільний кінець прапорця, що прикріплений до вище розташованої нитки, лежить на вище розташованій нитці. Крім того, кожен прапорець 11 по довжині кожної нитки 8 складається з декількох частин. Працює валковий подрібнювач кормів на доподрібненні, наприклад, кукурудзяного силосу так. Корм з по сторонніми включеннями, що поступає по транспортеру 4, розрівнюється шнеком 5 та попадає на рифлену поверхню валка 2 і по ній поступає в щілину поміж валками, а тверді по сторонні включення відскакують від поверхні валка 2 в напрямі рифленої поверхні вище розташованого валка 3, ударившись об яку вони відскакують вверх або в напрямку кінця подавального транспортера (в останньому випадку камінці знову проходять по вищевказаному маршруту). Камінці, що відскочили вверх, відхиляють секцію прапорця 11, який провертається на нитці 8 і попадає всередину короба 9. Падаючи на двохскатну поверхню, камінець скочується під гірку на один з боків та попадає в одну з кишень 10 для збору посторонніх включень, які очищають при заповненні. Корм, що подрібнився валками, поступає на вивантажувальний транспортер 6. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
