Модуль вітроенергетичної установки фірми нб
Номер патенту: 28171
Опубліковано: 26.11.2007
Автори: Буряк Дмитрій Анатолійович, Буряк Микола Миколайович, Смоліч Раїса Миколаївна, Буряк Анатолій Миколайович
Формула / Реферат
Модуль вітроенергетичної установки, який відрізняється тим, що містить підсилювач швидкості вітру прямокутної конусоподібної форми з рухомими стінками, виконаними з можливістю розсування, на вхід якого подають повітряний потік вітру, вихід підсилювача швидкості вітру за допомогою повітропроводу підключений до входу робочої камери багатокамерного багатопоршневого роторного двигуна, три стінки робочої камери виконані нерухомими, на них у кінці робочого циклу встановлені вихідні щілини для відпрацьованого повітря, одна стінка робочої камери виконана рухомою, на ній встановлені поршні, на зовнішній стороні рухомої стінки робочої камери встановлені полюси постійних магнітів електричної машини з нерухомим якорем та обмотками, підсилювач швидкості вітру обладнаний обмежувачем швидкості вітру та елементом напрямку вітру.
Текст

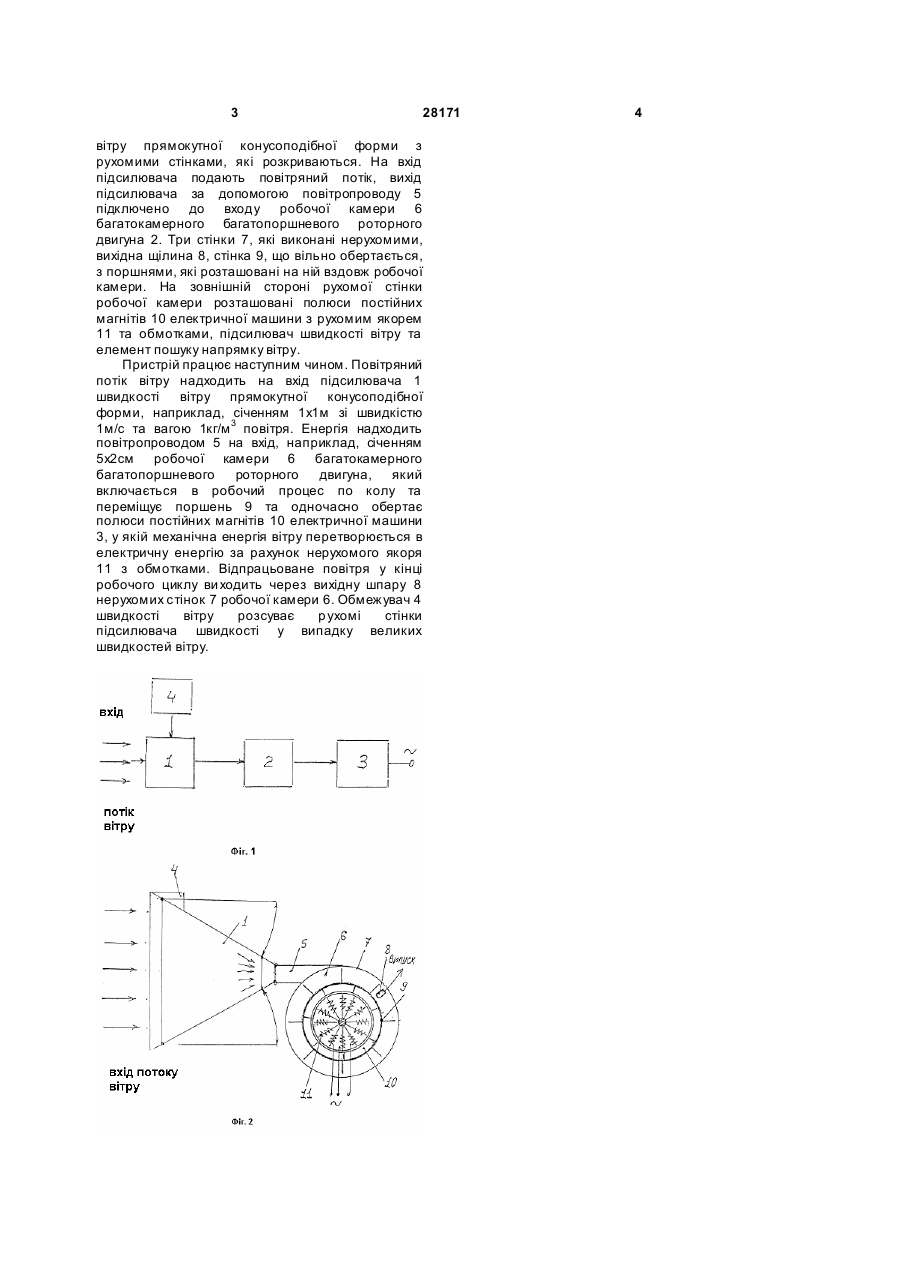

Модуль вітроенергетичної установки, який відрізняє ться тим, що містить підсилювач швидкості вітру прямокутної конусоподібної форми з рухомими стінками, виконаними з можливістю розсування, на вхід якого подають повітряний потік 3 28171 вітру прямокутної конусоподібної форми з рухомими стінками, які розкриваються. На вхід підсилювача подають повітряний потік, вихід підсилювача за допомогою повітропроводу 5 підключено до входу робочої камери 6 багатокамерного багатопоршневого роторного двигуна 2. Три стінки 7, які виконані нерухомими, вихідна щілина 8, стінка 9, що вільно обертається, з поршнями, які розташовані на ній вздовж робочої камери. На зовнішній стороні рухомої стінки робочої камери розташовані полюси постійних магнітів 10 електричної машини з рухомим якорем 11 та обмотками, підсилювач швидкості вітру та елемент пошуку напрямку вітру. Пристрій працює наступним чином. Повітряний потік вітру надходить на вхід підсилювача 1 швидкості вітру прямокутної конусоподібної форми, наприклад, січенням 1х1м зі швидкістю 1м/с та вагою 1кг/м 3 повітря. Енергія надходить повітропроводом 5 на вхід, наприклад, січенням 5х2см робочої камери 6 багатокамерного багатопоршневого роторного двигуна, який включається в робочий процес по колу та переміщує поршень 9 та одночасно обертає полюси постійних магнітів 10 електричної машини 3, у якій механічна енергія вітру перетворюється в електричну енергію за рахунок нерухомого якоря 11 з обмотками. Відпрацьоване повітря у кінці робочого циклу ви ходить через вихідну шпару 8 нерухомих стінок 7 робочої камери 6. Обмежувач 4 швидкості вітру розсуває р ухомі стінки підсилювача швидкості у випадку великих швидкостей вітру. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюModule of wind-driven power unit of nb firm
Автори англійськоюBuriak Anatolii Mykolaiovych, Smolich Raisa Mykolaivna, Buriak Dmytro Anatoliiovych, Buriak Mykola Mykolaiovych
Назва патенту російськоюМодуль ветроэнергетической установки фирмы нб
Автори російськоюБуряк Анатолий Николаевич, Смолич Раиса Николаевна, Буряк Дмитрий Анатольевич, Буряк Николай Николаевич
МПК / Мітки
МПК: F03D 9/00
Мітки: вітроенергетичної, установки, фірми, модуль
Код посилання
<a href="https://ua.patents.su/2-28171-modul-vitroenergetichno-ustanovki-firmi-nb.html" target="_blank" rel="follow" title="База патентів України">Модуль вітроенергетичної установки фірми нб</a>
