Ємнісний датчик вологості

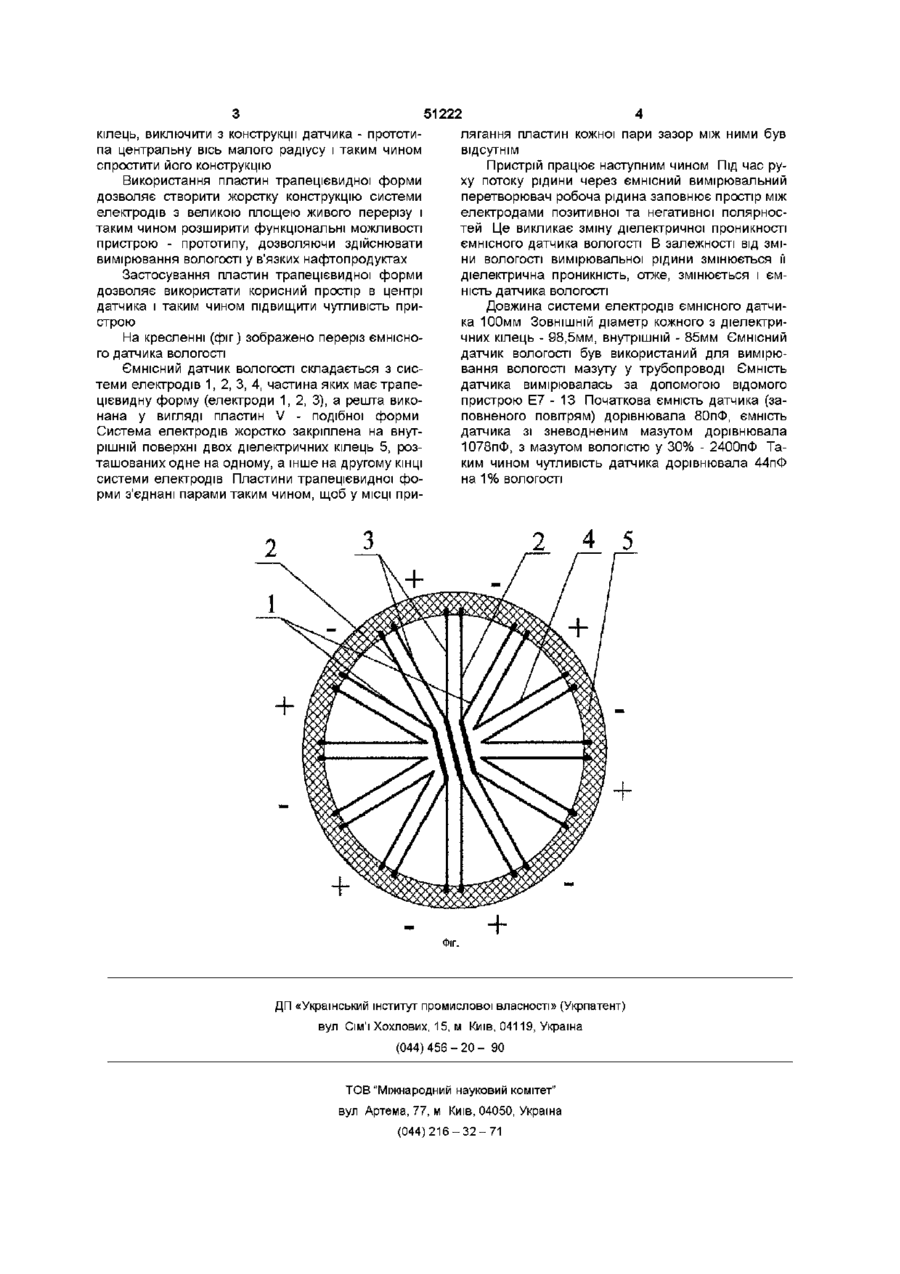

Ємнісний датчик вологості, що містить систе му електродів з гідрофобним покриттям, де частина електродів виконана у формі V-подібних пластин, який відрізняється тим, що решта пластин має трапецієподібну форму, причому пластини трапецієподібної форми з'єднані парами таким чином, що у МІСЦІ прилягання пластин кожної пари відсутній зазор між пластинами, а сама система електродів закріплена всередині двох однакових діелектричних кілець, розміщених на різних кінцях системи електродів Винахід належить до вимірювальної техніки і може бути використаний для вимірювання вологості нафтопродуктів та інших рідин з діелектричними властивостями Відомий ЄМНІСНИЙ вимірювальний перетворювач, що має циліндричний корпус із діелектрика та встановлені на його внутрішній поверхні електроди, виконані у вигляді трикутних призм, встановлених у такий спосіб, що дві суміжні грані утворюють плоский паралельний конденсатор та орієнтовані паралельно діаметру корпусу (А с 1004851, G01 N27/22,1983, бюл № 10) Недоліками пристрою є обмежені функціональні можливості через малу площу живого перерізу корпусу, тобто неможливість його використання при вимірюванні вологості у в'язких нафтопродуктах та низький рівень чутливості, тому що кожен електрод виконаний у формі цільної трикутної призми і простір між ЗОВНІШНІМИ поверхнями електрода не використовується Найбільш близьким до запропонованого є ємнісний вимірювальний перетворювач, що складається із циліндричного корпусу із діелектрика, на внутрішній поверхні якого встановлені електроди з гідрофобним покриттям Частину електродів виконано у формі V - подібних пластин Решту електродів виконано у формі плоских тонких пластин Електроди одного знаку закріплені на внутрішній поверхні корпусу, а електроди іншого знаку кріпляться до центральної осі малого радіусу, що додатково введена в центр корпусу (Заявка на винахід №2001107200 від 23 10 2001, G01 N27/22, 2001) Недоліками пристрою є складність конструкції, обмежені функціональні можливості через ускладнення при вимірюванні вологості в'язких нафтопродуктів, пов'язані з його конструктивним виконанням та низький рівень чутливості, через те що простір в центрі вимірювального перетворювача зайнятий центральною віссю і не використовується В основу винаходу поставлено задачу розробки ємнісного датчика вологості для вимірювання вологості в'язких нафтопродуктів шляхом застосування двох однакових циліндричних діелектричних кілець, всередині яких закріплена система електродів з гідрофобним покриттям, що забезпечує спрощення конструкції та розширення функціональних можливостей пристрою Для досягнення визначеної мети пропонується ємнісний датчик вологості, що являє собою систему електродів з гідрофобним покриттям, де частину електродів виконано у формі V - подібних пластин, в якому, згідно з винаходом, решта пластин має трапецієвидну форму, причому пластини трапецієвидної форми з'єднані парами таким чином, щоб у МІСЦІ прилягання пластин кожної пари зазор між пластинами був відсутнім, а сама система електродів закріплена всередині двох однакових діелектричних кілець, розміщених на різних кінцях системи електродів Використання пластин трапецієвидної форми дозволяє здійснювати кріплення системи електродів тільки до внутрішньої поверхні діелектричних ю 51222 лягання пластин кожної пари зазор між ними був кілець, виключити з конструкції датчика - прототивідсутнім па центральну вісь малого радіусу і таким чином Пристрій працює наступним чином Під час руспростити його конструкцію ху потоку рідини через ємнісний вимірювальний Використання пластин трапецієвидної форми перетворювач робоча рідина заповнює простір між дозволяє створити жорстку конструкцію системи електродами позитивної та негативної полярноселектродів з великою площею живого перерізу і тей Це викликає зміну діелектричної проникності таким чином розширити функціональні можливості ємнісного датчика вологості В залежності від зміпристрою - прототипу, дозволяючи здійснювати ни вологості вимірювальної рідини змінюється її вимірювання вологості у в'язких нафтопродуктах діелектрична проникність, отже, змінюється і ємЗастосування пластин трапецієвидної форми ність датчика вологості дозволяє використати корисний простір в центрі датчика і таким чином підвищити чутливість приДовжина системи електродів ємнісного датчистрою ка 100мм ЗОВНІШНІЙ діаметр кожного з діелектричних кілець - 98,5мм, внутрішній - 85мм Ємнісний На кресленні (фіг) зображено переріз ємніснодатчик вологості був використаний для вимірюго датчика вологості вання вологості мазуту у трубопроводі Ємність Ємнісний датчик вологості складається з сисдатчика вимірювалась за допомогою відомого теми електродів 1, 2, 3, 4, частина яких має трапепристрою Е7 - 13 Початкова ємність датчика (зацієвидну форму (електроди 1, 2, 3), а решта викоповненого повітрям) дорівнювала 80пФ, ємність нана у вигляді пластин V - подібної форми датчика зі зневодненим мазутом дорівнювала Система електродів жорстко закріплена на внут1078пФ, з мазутом вологістю у 30% - 2400пФ Тарішній поверхні двох діелектричних кілець 5, розким чином чутливість датчика дорівнювала 44пФ ташованих одне на одному, а інше на другому КІНЦІ на 1% вологості системи електродів Пластини трапецієвидної форми з'єднані парами таким чином, щоб у МІСЦІ при ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
