Ємнісний датчик тиску

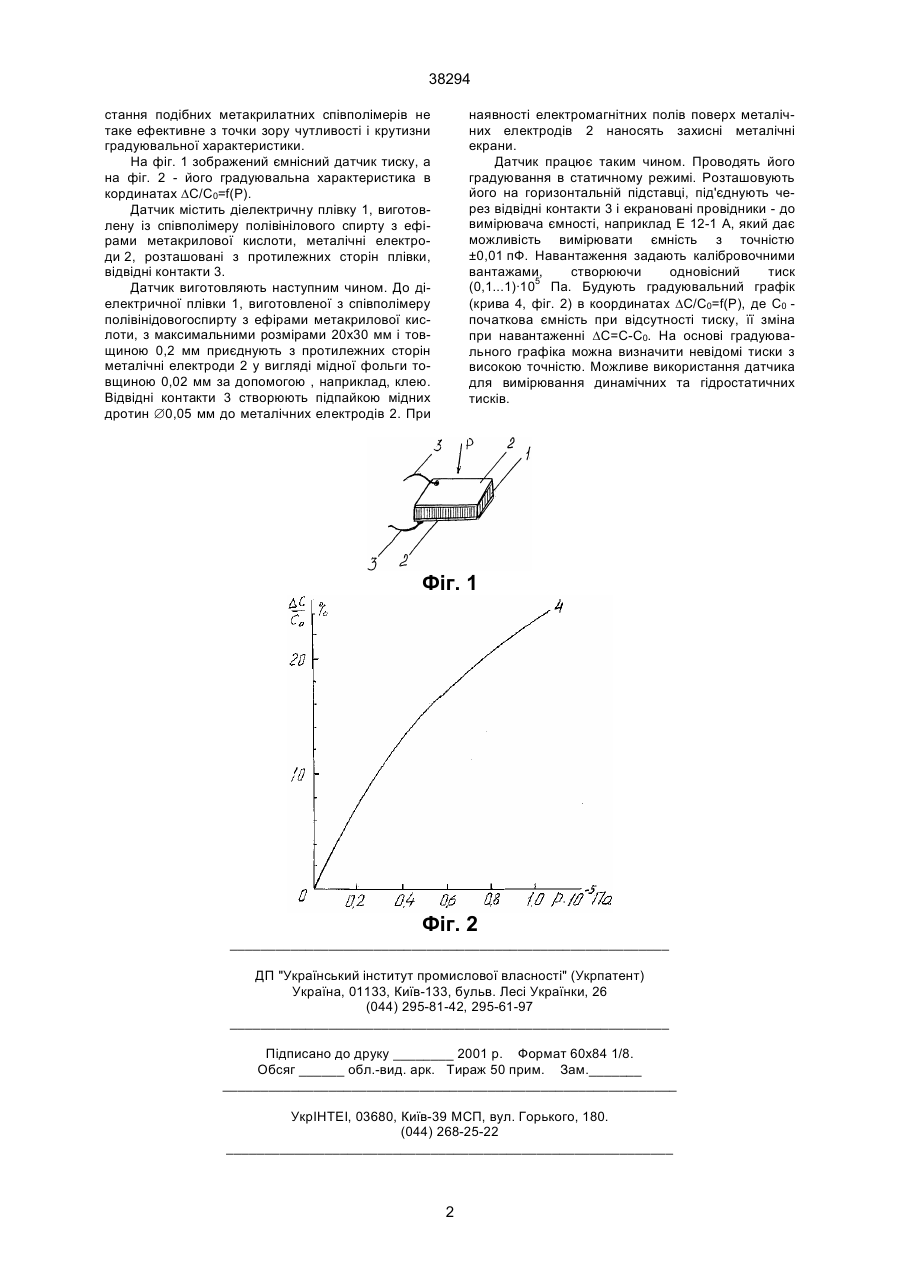

Ємнісний датчик тиску, що містить діелектричну плівку, виготовлену з полімеру, металічні електроди, розташовані з протилежних сторін плівки, відвідні контакти, який відрізняється тим, що як полімер використаний співполімер полівінілового спирту з ефірами метакрилової кислоти. (19) (21) 2000063561 (22) 20.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Варшава Славомир Степанович, Заікіна Ольга Степанівна, Суберляк Олег Володимирович, Дем'ян Мирослав Лукич, Лучко Йосип Йосипович 38294 наявності електромагнітних полів поверх металічних електродів 2 наносять захисні металічні екрани. Датчик працює таким чином. Проводять його градуювання в статичному режимі. Розташовують його на горизонтальній підставці, під'єднують через відвідні контакти 3 і екрановані провідники - до вимірювача ємності, наприклад Е 12-1 А, який дає можливість вимірювати ємність з точністю ±0,01 пФ. Навантаження задають калібровочними вантажами, створюючи одновісний тиск (0,1...1)·105 Па. Будують градуювальний графік (крива 4, фіг. 2) в координатах DС/С0=f(Р), де С0 початкова ємність при відсутності тиску, її зміна при навантаженні DС= С-С0. На основі градуювального графіка можна визначити невідомі тиски з високою точністю. Можливе використання датчика для вимірювання динамічних та гідростатичних тисків. стання подібних метакрилатних співполімерів не таке ефективне з точки зору чутливості і крутизни градуювальної характеристики. На фіг. 1 зображений ємнісний датчик тиску, а на фіг. 2 - його градуювальна характеристика в кординатах DC/C0=f(P). Датчик містить діелектричну плівку 1, виготовлену із співполімеру полівінілового спирту з ефірами метакрилової кислоти, металічні електроди 2, розташовані з протилежних сторін плівки, відвідні контакти 3. Датчик виготовляють наступним чином. До діелектричної плівки 1, виготовленої з співполімеру полівінідовогоспирту з ефірами метакрилової кислоти, з максимальними розмірами 20х30 мм і товщиною 0,2 мм приєднують з протилежних сторін металічні електроди 2 у вигляді мідної фольги товщиною 0,02 мм за допомогою , наприклад, клею. Відвідні контакти 3 створюють підпайкою мідних дротин Æ0,05 мм до металічних електродів 2. При Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
