Гумова суміш на основі високомолекулярного метилвінілсилоксанового каучуку

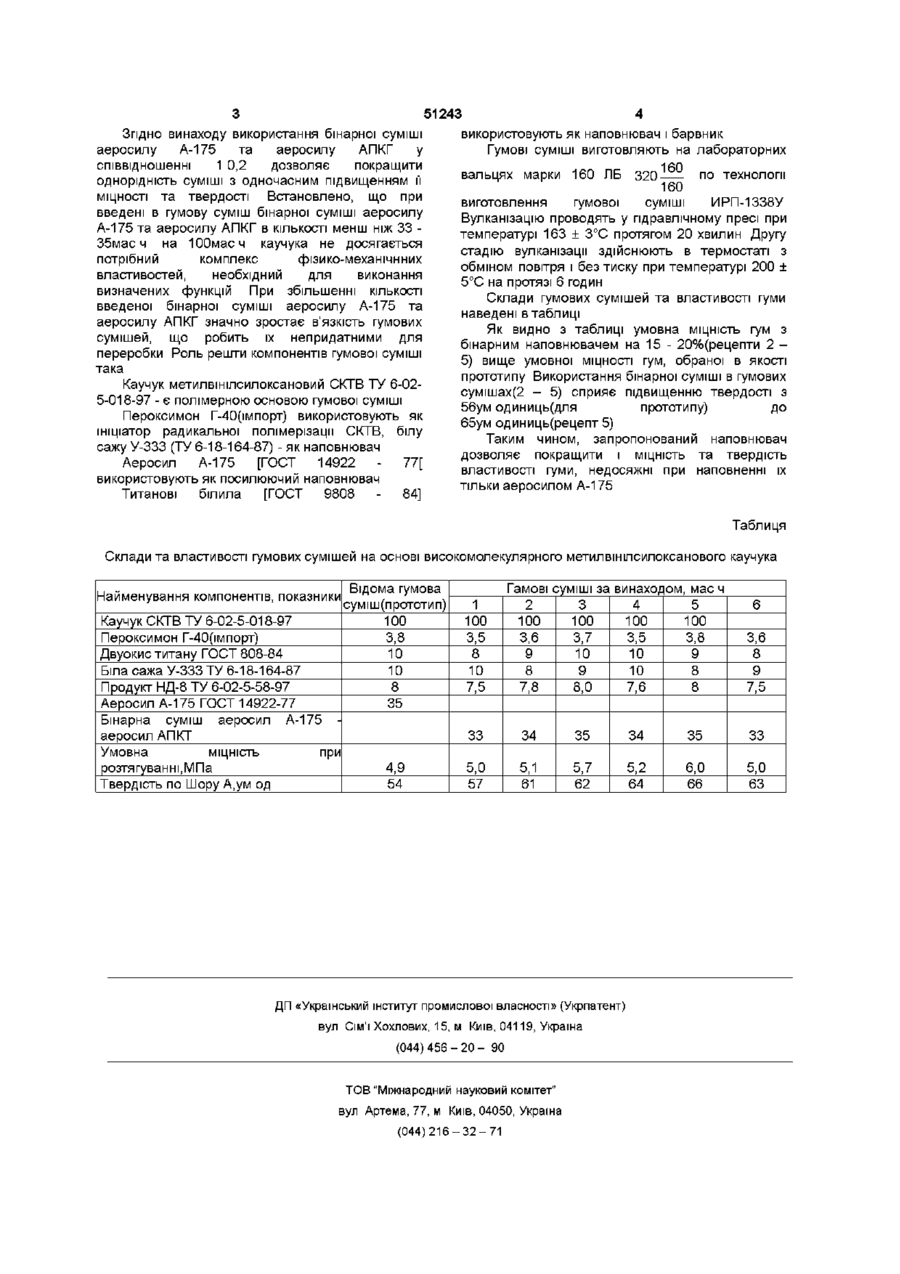

Гумова суміш на основі високомолекулярного іекулярного метил вшілсилоксанового каучуку, :а містить пероксимон Г-40, двоокис титану, продукт НД-8, білу сажу У-333, яка відрізняється тим, що як посилюючий наповнювач вона містить бінарну суміш аеросилу А-175 та аеросилу АПКГ з прищепленими карбінольними групами у співвідношенні 1 0,2 при такому співвідношенні компонентів, мас ч каучук СКТВ 100 пероксимон Г-40 3 5-3 8 продукт НД-8 7,5-80 двоокис титану 8-Ю біла сажа У-333 8-Ю бінарна суміш 33-35 Винахід відноситься до гумової промисловості, а саме до гумових сумішей на основі високомолецулярного метил вшілсилоксанового каучука і може бути використаний для виготовлення ущільнювачів для термопечей та коптилень, холодильників та іншого обладнання Відомо, ЩО ОДНІЄЮ З проблем при розробці рецептур силоксанових гум, працюючих у широкому інтервалі температур, є підвищення їх міцносних характеристик, так як силіконовим гумам властиві незадовільні МІЦНІСТЬ та твердість Відомо, ЩО на властивості гумових сумішей на основі силоксанових каучуків, значною мірою впливають наповнювачі Тому важливе значення надається підбору наповнювача, який повинен покращувати однорідність гумових сумішей та підвищувати фізико-механічні показники гуми Найбільш близькою до гумової суміші, що заявляється і вибраною за прототип, [3 гумова суміш ИРП-1338У, до складу якої входить високомолекулярний метил вшілсилоксановий каучук СКТВ, пероксимон Г-40, титанові білила, продукт НД-8, біла сажа У-333 та аеросил А-175 [див ТУ У 6-00151644 108 - 97] Недоліком відомої гумової суміші є те, що вона має недостатню МІЦНІСТЬ та твердість, особливо при підвищених температурах, що не забезпечує надійну роботу виробів з них, та обмежує галузь їх використання В основу винаходу поставлено задачу удосконалення гумової суміші шляхом зміни складу та вмісту її компонентів, завдяки чому значно покращується МІЦНІСТЬ та твердість гуми, що суттєво розширює галузь її використання Поставлена задача вирющуеться тим, що в гумову суміш на основі високомолекулярного силоксанового каучука, яка містить пероксимон Г40, титанові білила, продукт НД-8, білу сажу У-333, як посилюючий наповнювач вводять бінарну суміш аеросиду А-175 та аеросилу АПКГ з прищепленими карбінольними групами у співвідношенні 1 0,2 при такому співвідношенні компонентів, мас ч Каучук СКТВ 100 Пероксимон Г-40 3,5 - 3,8 Продукт НД-8 7,5 - 8 Титанові білила 8 -10 Біла сажа У-333 8-Ю Бінарна суміш 33 - 35 Такий аеросил з прищепленими карбінольними групами одержують шляхом автоклавної обробки його поверхні парами третбутилового спирту при температурі, близькій до 240°С в присутності аміаку Бінарну суміш аеросилу А-175 та аеросилу АПКГ виготовлюють в різних зміщувачах або диспергаторах шляхом змішування при температурі 20 ± 5°С на протязі 1 5 - 2 0 хвилин Одержана таким чином суміш добре диспергується в каучуці СО Ю Згідно винаходу використання бінарної суміші аеросилу А-175 та аеросилу АПКГ у співвідношенні 1 0,2 дозволяє покращити однорідність суміші з одночасним підвищенням її МІЦНОСТІ та твердості Встановлено, що 51243 використовують як наповнювач і барвник Гумові суміші виготовляють на лабораторних при введені в гумову суміш бінарної суміші аеросилу А-175 та аеросилу АПКГ в КІЛЬКОСТІ менш ніж 33 35мас ч на ЮОмас ч каучука не досягається потрібний комплекс фізико-механічнних властивостей, необхідний для виконання визначених функцій При збільшенні КІЛЬКОСТІ введеної бінарної суміші аеросилу А-175 та аеросилу АПКГ значно зростає в'язкість гумових сумішей, що робить їх непридатними для переробки Роль решти компонентів гумової суміші така Каучук метилвінілсилоксановии СКТВ ТУ 6-025-018-97 - є полімерною основою гумової суміші Пероксимон Г-40(імпорт) використовують як ініціатор радикальної полімерізацм СКТВ, білу сажу У-333 (ТУ 6-18-164-87) - як наповнювач Аеросил А-175 [ГОСТ 14922 - 77[ використовують як посилюючий наповнювач Титанові білила [ГОСТ 9808 - 84] вальцях марки 160 ЛБ 320 по технології 160 виготовлення гумової суміші ИРП-1338У Вулканізацію проводять у гідравлічному пресі при температурі 163 ± 3°С протягом 20 хвилин Другу стадію вулканізації здійснюють в термостаті з обміном повітря і без тиску при температурі 200 ± 5°С на протязі 6 годин Склади гумових сумішей та властивості гуми наведені в таблиці Як видно з таблиці умовна МІЦНІСТЬ гум з бінарним наповнювачем на 15 - 20%(рецепти 2 5) вище умовної МІЦНОСТІ гум, обраної в якості прототипу Використання бінарної суміші в гумових сумішах(2 - 5) сприяє підвищенню твердості з 56ум одиниць(для прототипу) до 65ум одиниць(рецепт 5) Таким чином, запропонований наповнювач дозволяє покращити і МІЦНІСТЬ та твердість властивості гуми, недосяжні при наповненні їх тільки аеросилом А-175 Таблиця Склади та властивості гумових сумішей на основі високомолекулярного метилвінілсилоксанового каучука Відома гумова Найменування компонентів, показники суміш (прототип) Каучук СКТВ ТУ 6-02-5-018-97 100 Пероксимон Г-40(імпорт) 3,8 Двуокис титану ГОСТ 808-84 10 Біла сажа У-333 ТУ 6-18-164-87 10 Продукт НД-8 ТУ 6-02-5-58-97 8 Аеросил А-175 ГОСТ 14922-77 35 Бінарна суміш аеросил А-175 аеросил АПКТ Умовна МІЦНІСТЬ розтягуванні,МПа Твердість по Шору А,ум од Гамові суміші за винаходом, мас ч 1 100 3,5 8 2 100 3,6 9 3 100 3,7 10 4 100 3,5 10 5 100 3,8 9 6 3,6 8 10 7,5 8 7,8 9 8,0 10 7,6 8 8 9 7,5 33 34 35 34 35 33 5,0 57 5,1 61 5,7 62 5,2 64 6,0 66 5,0 63 при 4,9 54 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
