Гумова суміш на основі високомолекулярного метилвінілсилоксанового каучуку

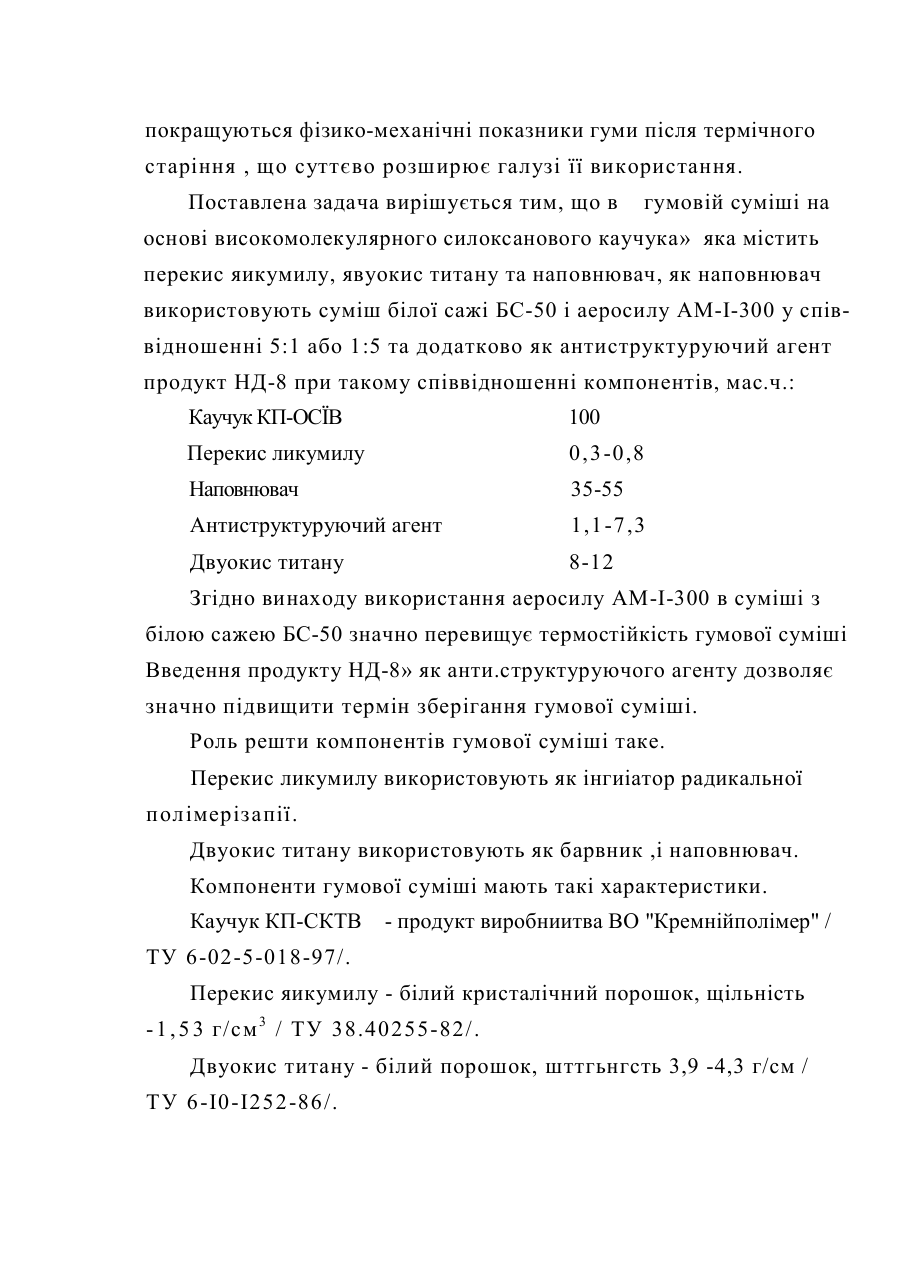

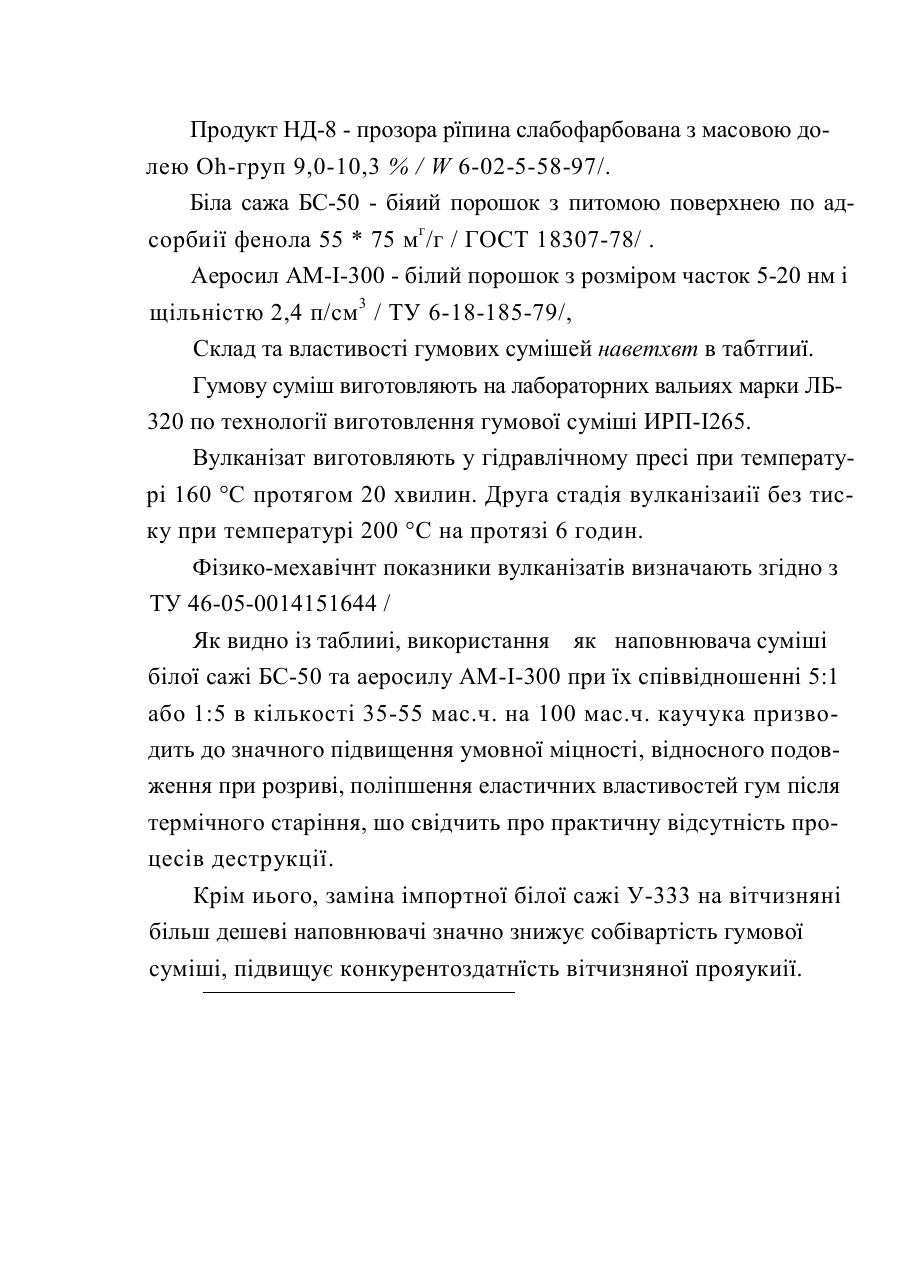

між сове //оо Гумова суміш на основі високомолекулярного метилвінілсилоксанового каучуку. Винахід відноситься до гумової промисловості» а саме до гумових сумішей на основі високомолекулярного метилвінтлеялоксаного каучука, вироби з яких працездатні в широкому інтервалі температур, і можуть бути використані в електротехнічній, радіоелектронній, кабельній промисловості» машино-, авіа-,ракетобуяу~ ванні та інших галузях. Відомо, що на властивості гумових сумішей на основі силоксанових каучуків, значною мірою впливають наповнювачі. Ненаповнені силоксанові гуми практично не мають використання із-за низької механічної міпностї, шо обумоняено слабкою міжмолекулярною взаємодією органосилоксанових яаниюгїв. Тому важливе значення надається підбору наповнювача, який повинен бути інертним до вулканізуючого агенту, мати високу термостабільність та підвищувати фізико-механічні показники гуми. Найбільш близькою до гумової суміші, що заявляється, і вибраною за прототип, є гумова суміш ЙРП-І265 Т до склалу якої входить каучук КП-СКТВ, перекис дикумилу та як наповнювач біла сажа У333 та лвуокис титану /див. ТУ 005.1167-87/. Недоліком відомої гумової суміші є те, що вона має недостатнмо міцність та еластичність після термічного старіння, що не забезпечує надійну роботу виробів з иих матеріалів при підвищених температурах та обмежує галузь їх використання. В основу винаходу поставлено задачу удосконалення гумової суміші на основі високомолекулярного силоксанового каучука шляхом зміни складу та вмісту її компонентів, завдяки чому значно покращуються фізико-механічні показники гуми після термічного старіння , що суттєво розширює галузі її використання. Поставлена задача вирішується тим, що в гумовій суміші на основі високомолекулярного силоксанового каучука» яка містить перекис яикумилу, явуокис титану та наповнювач, як наповнювач використовують суміш білої сажі БС-50 і аеросилу АМ-І-300 у співвідношенні 5:1 або 1:5 та додатково як антиструктуруючий агент продукт НД-8 при такому співвідношенні компонентів, мас.ч.: Каучук КП-ОСЇВ 100 Перекис ликумилу 0,3-0,8 Наповнювач 35-55 Антиструктуруючий агент 1,1-7,3 Двуокис титану 8-12 Згідно винаходу використання аеросилу АМ-І-300 в суміші з білою сажею БС-50 значно перевищує термостійкість гумової суміші Введення продукту НД-8» як анти.структуруючого агенту дозволяє значно підвищити термін зберігання гумової суміші. Роль решти компонентів гумової суміші таке. Перекис ликумилу використовують як інгиіатор радикальної полімерізапії. Двуокис титану використовують як барвник ,і наповнювач. Компоненти гумової суміші мають такі характеристики. Каучук КП-СКТВ - продукт виробниитва ВО "Кремнійполімер" / ТУ 6-02-5-018-97/. Перекис яикумилу - білий кристалічний порошок, щільність -1 , 5 3 г/см 3 / ТУ 38.40255-82/. Двуокис титану - білий порошок, шттгьнгсть 3,9 -4,3 г/см / ТУ 6-І0-І252-86/. Продукт НД-8 - прозора рїпина слабофарбована з масовою долею Oh-груп 9,0-10,3 % / W 6-02-5-58-97/. Біла сажа БС-50 - біяий порошок з питомою поверхнею по адсорбиії фенола 55 * 75 мг/г / ГОСТ 18307-78/ . Аеросил АМ-І-300 - білий порошок з розміром часток 5-20 нм і щільністю 2,4 п/см3 / ТУ 6-18-185-79/, Склад та властивості гумових сумішей наветхвт в табтгииї. Гумову суміш виготовляють на лабораторних вальиях марки ЛБ320 по технології виготовлення гумової суміші ИРП-І265. Вулканізат виготовляють у гідравлічному пресі при температурі 160 °С протягом 20 хвилин. Друга стадія вулканізаиії без тиску при температурі 200 °С на протязі 6 годин. Фізико-мехавічнт показники вулканізатів визначають згідно з ТУ 46-05-0014151644 / Як видно із таблииі, використання як наповнювача суміші білої сажі БС-50 та аеросилу АМ-І-300 при їх співвідношенні 5:1 або 1:5 в кількості 35-55 мас.ч. на 100 мас.ч. каучука призводить до значного підвищення умовної міцності, відносного подовження при розриві, поліпшення еластичних властивостей гум після термічного старіння, шо свідчить про практичну відсутність процесів деструкції. Крім иього, заміна імпортної білої сажі У-333 на вітчизняні більш дешеві наповнювачі значно знижує собівартість гумової суміші, підвищує конкурентоздатнїсть вітчизняної прояукиії. Рецептури та основні фізико-механічнї показники вулканізатів Таблипя Найменування компо-! г х ЩиФ# рєпептуди Tg к ІД ькісті>. JCQ мпсжврту_в__мао»ч,> ____________ -_«„ нентів та показника ІІШототйпіЦуміш^ Г ! ! ! \ ! ' ~*Н Г "Т" ^ ! _________________ т ТІ . 1 2 .!_. З .!. 4 ! 5 !. 6 ! 7. ! 8 ! .9 _\ 10 ! II Каучук КП-СКТВ 100 100 100 100 100 100 100 100 100 100 100 100 Перекис дикумилу ' 0,5 0,3 0,4 0,4 0,5 0,5 0,5 0,5 0,4 0,5 0,8 0,9 Біла сажа У-333 40 Аеросил АМ-І-300 Біла сажа БС-50 7,9 продукт НД-8 Двуокис титану Умовна мїиність,МПа * „ _ ЗО 26,7 22,5 13,3 10 7 ' 6,7 7,1 6,7 11,0 10 13,3 22,5 26,7 ЗО 28 33,3 42,9 7,3 5,7 7,5 5,1 4,5 2,6 2.3 1,7 1,2 1,1 1,2 10 6 8 10 10 10 10 10 10 10 10 14 2,95 4,1 5,9 5,2 4,9 4,75 4,5 4,2 3,8 3,1 2,98 2,6 402 487 444 428 412 405 400 387 328 266 230 І І 0 0 І І 0 0 Залишкова деформація, % г * ~ * , о 33,3 44 Відносне подовження при розриві,% не менш як 208 47,1 1 0 2 Змінення відносного П0И0ВЖ8ННЯ при ста л иінні 72 год.250 °С, +34,4 -28,6 -19,8 -18,7 -17,1 «15,0 -12,5 «9,5 -3,4 +8,0 +12,0 +20 Пластичність 0,50 0,49 0,44 0,46 0,47 0,63 0,56 0,86 0,51 0,38 0,36 0,57
