Гумова суміш на основі полідіметилметилвінілсилоксанового каучуку

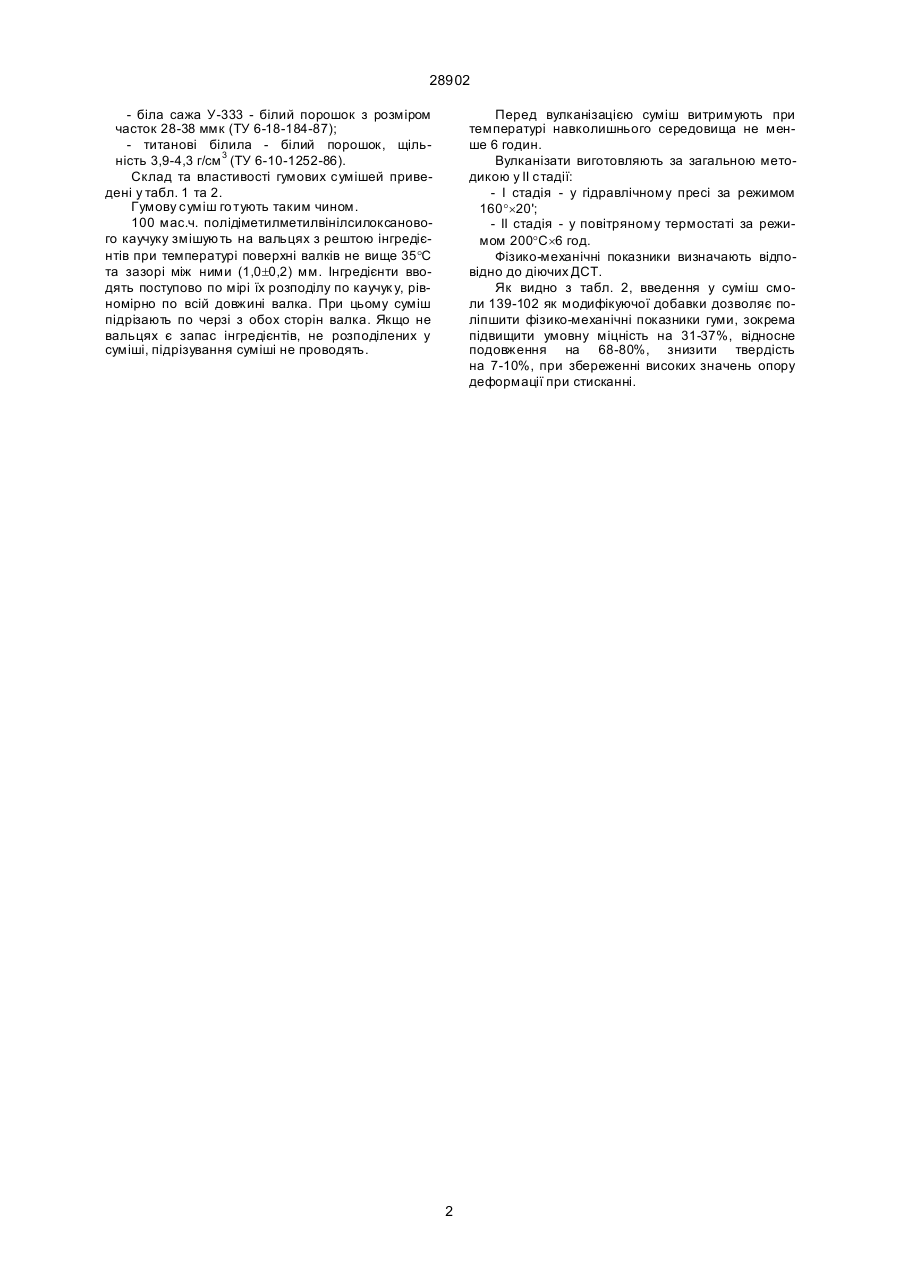

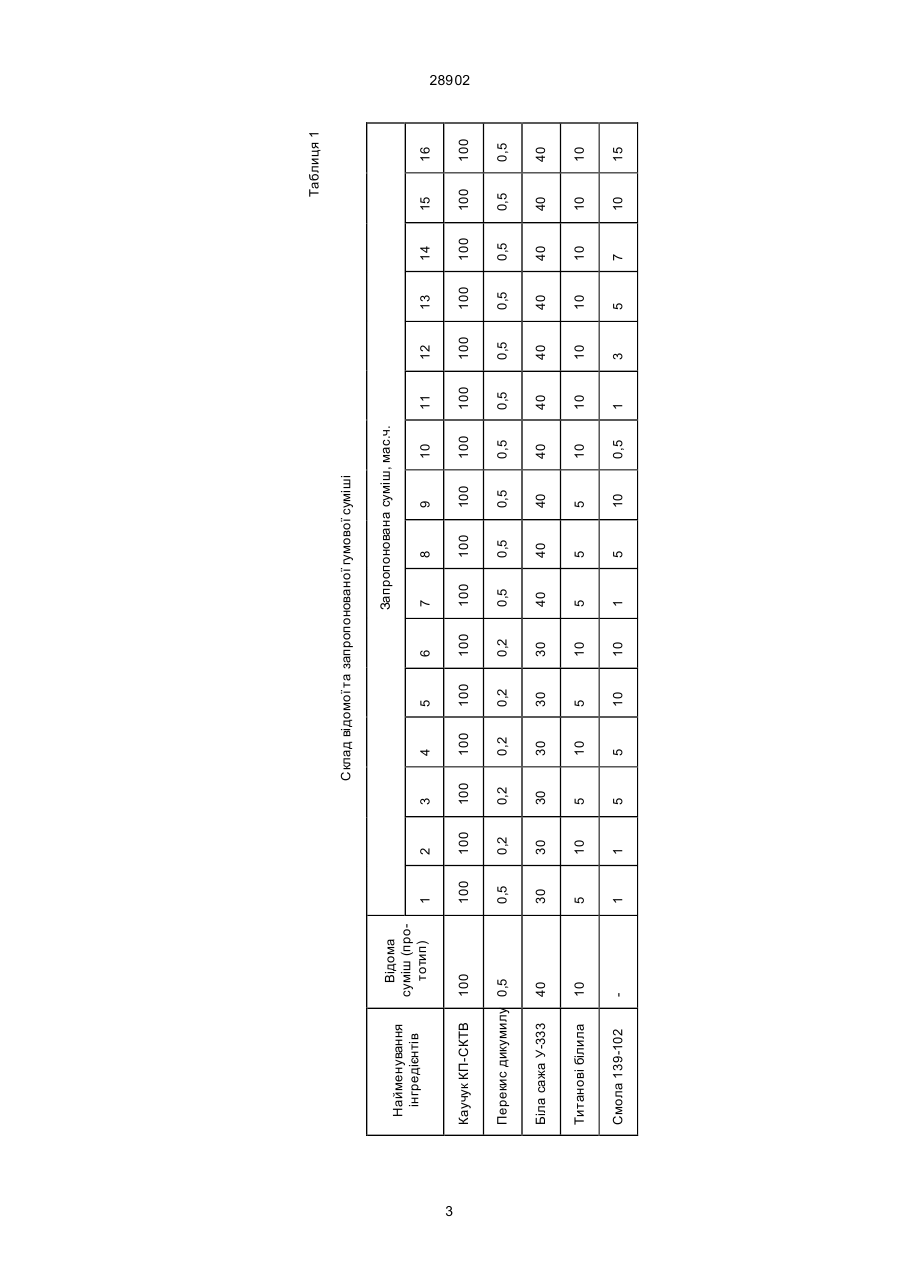

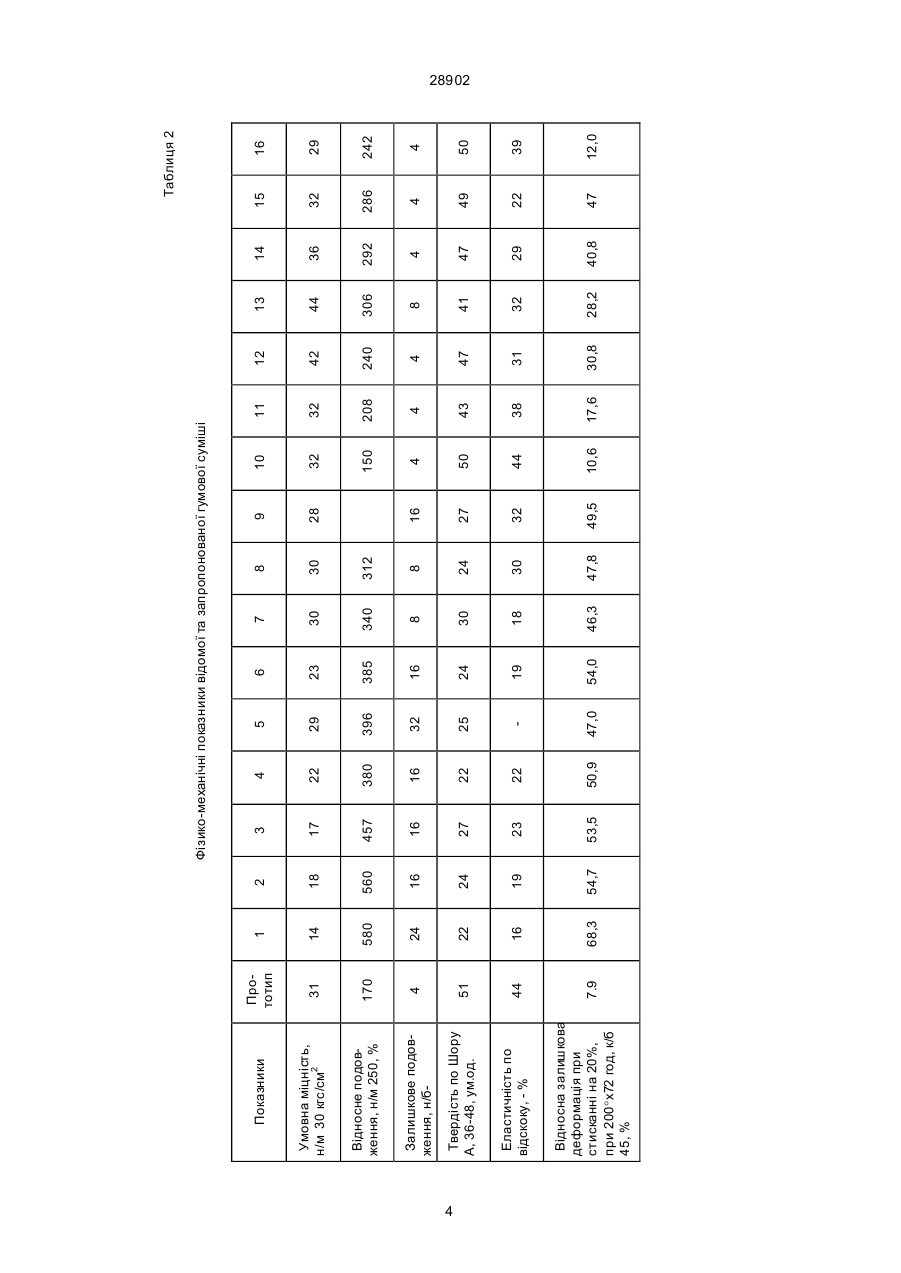

Гумова суміш на основі полідіметилметилвінілсилоксанового каучуку, що містить перекис дикумилу, білу сажу, титанові білила, яка відрізняється тим, що в неї додатково вводять як модифікуючу добавку - поліорганосилоксанову смолу, при такому співвідношенні компонентів, мас.ч.: каучук КП-СКТВ - 100 перекис дикумилу - 0,2-0,5 біла сажа У-333 - 30-40 титанові білила - 5-10 смола 139-102 - 1-10. (19) (21) 97115331 (22) 04.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Лозинська Ольга Василівна, Кириченко Євгенія Дмитрівна, Дмитренко Ірина Олександрівна, Колесник Юрій Романович, Чохленко Анатолій Ананійович (73) ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ "ЕЛАСТИК" 28902 - біла сажа У-333 - білий порошок з розміром часток 28-38 ммк (ТУ 6-18-184-87); - титанові білила - білий порошок, щільність 3,9-4,3 г/см 3 (ТУ 6-10-1252-86). Склад та властивості гумових сумішей приведені у табл. 1 та 2. Гумову суміш го тують таким чином. 100 мас.ч. полідіметилметилвінілсилоксанового каучуку змішують на вальцях з рештою інгредієнтів при температурі поверхні валків не вище 35°С та зазорі між ними (1,0±0,2) мм. Інгредієнти вводять поступово по мірі їх розподілу по каучук у, рівномірно по всій довжині валка. При цьому суміш підрізають по черзі з обох сторін валка. Якщо не вальцях є запас інгредієнтів, не розподілених у суміші, підрізування суміші не проводять. Перед вулканізацією суміш витримують при температурі навколишнього середовища не менше 6 годин. Вулканізати виготовляють за загальною методикою у ІІ стадії: - І стадія - у гідравлічному пресі за режимом 160°´20'; - ІІ стадія - у повітряному термостаті за режимом 200°С´6 год. Фізико-механічні показники визначають відповідно до діючих ДСТ. Як видно з табл. 2, введення у суміш смоли 139-102 як модифікуючої добавки дозволяє поліпшити фізико-механічні показники гуми, зокрема підвищити умовну міцність на 31-37%, відносне подовження на 68-80%, знизити твердість на 7-10%, при збереженні високих значень опору деформації при стисканні. 2 1 100 Відома суміш (прототип) 3 30 Перекис дикумилу 0,5 40 10 Біла сажа У-333 Титанові білила Смола 139-102 1 5 0,5 100 Каучук КП-СКТВ Найменування інгредієнтів 1 10 30 0,2 100 2 5 5 30 0,2 100 3 5 10 30 0,2 100 4 10 5 30 0,2 100 5 10 10 30 0,2 100 6 1 5 40 0,5 100 7 5 5 40 0,5 100 8 10 5 40 0,5 100 9 0,5 10 40 0,5 100 10 Запропонована суміш, мас.ч. Склад відомої та запропонованої гумової суміші 1 10 40 0,5 100 11 3 10 40 0,5 100 12 5 10 40 0,5 100 13 7 10 40 0,5 100 14 10 10 40 0,5 100 15 15 10 40 0,5 100 16 Таблиця 1 28902 4 Залишкове подовження, н/б 51 170 Відносне подовження, н/м 250, % 44 7.9 Твердість по Шору А, 36-48, ум.од. 31 Прототип Умовна міцність, н/м 30 кгс/см2 Показники Еластичність по відскоку, - % 4 Відносна залишкова деформація при стисканні на 20%, при 200°х72 год, к/б 45, % 68,3 16 22 24 580 14 1 54,7 19 24 16 560 18 2 53,5 23 27 16 457 17 3 50,9 22 22 16 380 22 4 47,0 25 32 396 29 5 54,0 19 24 16 385 23 6 46,3 18 30 8 340 30 7 47,8 30 24 8 312 30 8 49,5 32 27 16 28 9 10,6 44 50 4 150 32 10 32 11 17,6 38 43 4 208 Фізико-механічні показники відомої та запропонованої гумової суміші 30,8 31 47 4 240 42 12 28,2 32 41 8 306 44 13 40,8 29 47 4 292 36 14 47 22 49 4 286 32 15 12,0 39 50 4 242 29 16 Таблиця 2 28902 28902 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 5
