Пристрій для фізіотерапії
Номер патенту: 51284
Опубліковано: 12.07.2010
Автори: Дергачев Володимир Андрійович, Шматко Олександр Олександрович, Малій Олександр Дмитрович, Волосюк Валерій Костянтинович, Гайдачук Олександр Віталійович, Аксьонов Євген Олександрович, Зворський Валентин Іванович
Формула / Реферат
Пристрій для фізіотерапії, що містить блок живлення, випромінювач, який відрізняється тим, що містить входи задання режиму, блок керування, блок пам'яті, к формувачів сигналів, к випромінювачів, причому входи задання режиму з'єднані з входами блока керування, виходи якого з'єднані з входами блока пам'яті, і-та група виходів блока пам'яті з'єднана з входами і-го формувача сигналів, вихід і-го формувача сигналів з'єднаний з і-м випромінювачем (і = 1,..., к).
Текст

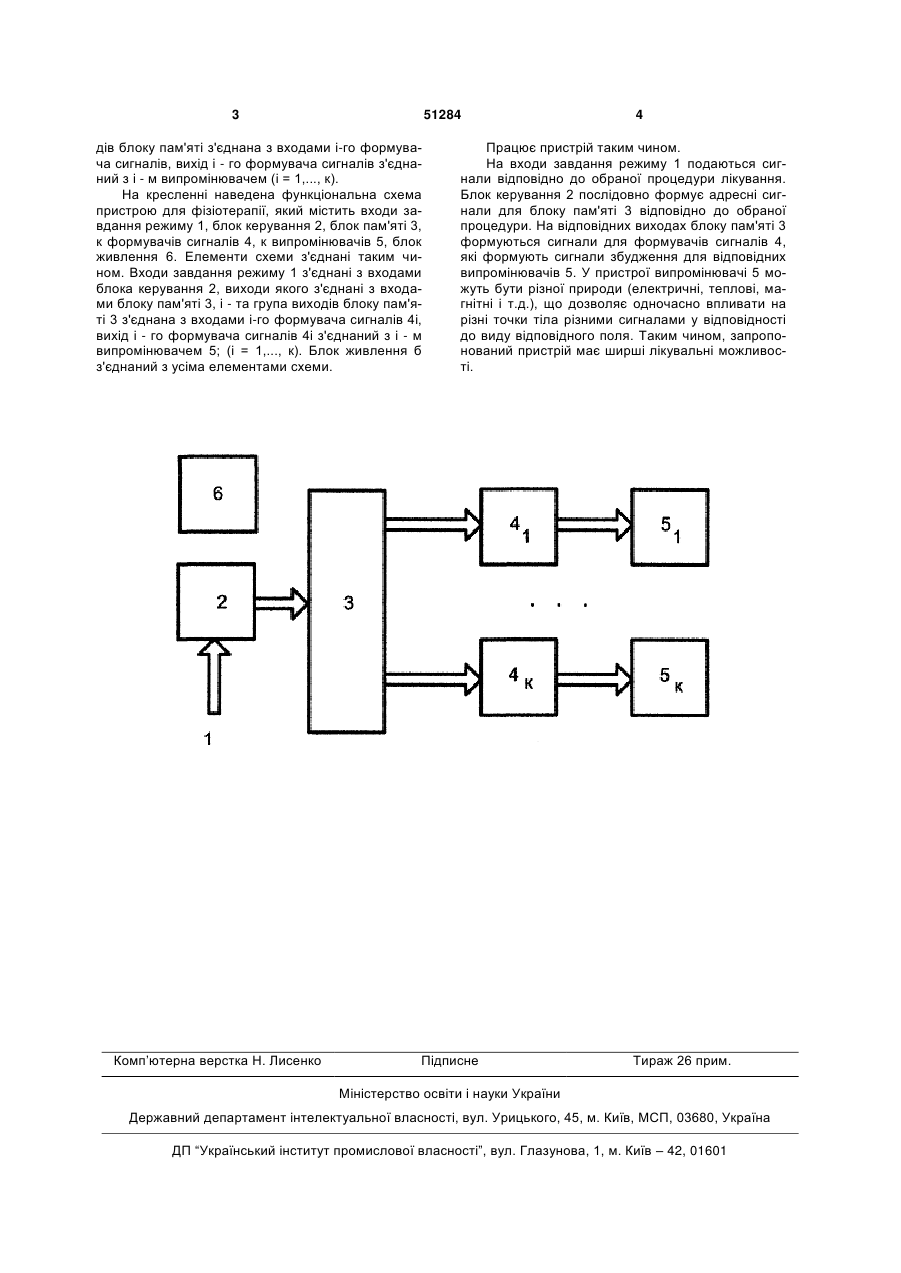

Пристрій для фізіотерапії, що містить блок живлення, випромінювач, який відрізняється тим, що містить входи завдання режиму, блок керування, блок пам'яті, к формувачів сигналів, к випромінювачів, причому входи завдання режиму з'єднані з входами блока керування, виходи якого з'єднані з входами блока пам'яті, і-та група виходів блока пам'яті з'єднана з входами і-го формувача сигналів, вихід і-го формувача сигналів з'єднаний з і-м випромінювачем (і=1,..., к). (19) (21) u201000443 (22) 18.01.2010 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) ГАЙДАЧУК ОЛЕКСАНДР ВІТАЛІЙОВИЧ, ВОЛОСЮК ВАЛЕРІЙ КОСТЯНТИНОВИЧ, ЗВОРСЬКИЙ ВАЛЕНТИН ІВАНОВИЧ, ДЕРГАЧЕВ ВОЛОДИМИР АНДРІЙОВИЧ, МАЛІЙ ОЛЕКСАНДР ДМИТРОВИЧ, ШМАТКО ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, АКСЬОНОВ ЄВГЕН ОЛЕКСАНДРОВИЧ (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є. ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" 3 51284 дів блоку пам'яті з'єднана з входами і-го формувача сигналів, вихід і - го формувача сигналів з'єднаний з і - м випромінювачем (і = 1,..., к). На кресленні наведена функціональна схема пристрою для фізіотерапії, який містить входи завдання режиму 1, блок керування 2, блок пам'яті 3, к формувачів сигналів 4, к випромінювачів 5, блок живлення 6. Елементи схеми з'єднані таким чином. Входи завдання режиму 1 з'єднані з входами блока керування 2, виходи якого з'єднані з входами блоку пам'яті 3, і - та група виходів блоку пам'яті 3 з'єднана з входами і-го формувача сигналів 4і, вихід і - го формувача сигналів 4і з'єднаний з і - м випромінювачем 5; (і = 1,..., к). Блок живлення б з'єднаний з усіма елементами схеми. Комп’ютерна верстка Н. Лиcенко 4 Працює пристрій таким чином. На входи завдання режиму 1 подаються сигнали відповідно до обраної процедури лікування. Блок керування 2 послідовно формує адресні сигнали для блоку пам'яті 3 відповідно до обраної процедури. На відповідних виходах блоку пам'яті 3 формуються сигнали для формувачів сигналів 4, які формують сигнали збудження для відповідних випромінювачів 5. У пристрої випромінювачі 5 можуть бути різної природи (електричні, теплові, магнітні і т.д.), що дозволяє одночасно впливати на різні точки тіла різними сигналами у відповідності до виду відповідного поля. Таким чином, запропонований пристрій має ширші лікувальні можливості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for physiotherapy
Автори англійськоюKhaidachuk Oleksandr Vitaliovych, Volosiuk Valerii Kostiantynovych, Zvorskyi Valentyn Ivanovych, Derhachiov Volodymyr Andriovych, Malii Oleksandr Dmytrovych, Shmatko Oleksandr Oleksandrovych, Aksionov Yevhen Oleksandrovych
Назва патенту російськоюУстройство для физиотерапии
Автори російськоюГайдачук Александр Виталиевич, Волосюк Валерий Константинович, Зворский Валентин Иванович, Дергачев Владимир Андреевич, Малий Александр Дмитриевич, Шматко Александр Александрович, Аксенов Евгений Александрович
МПК / Мітки
МПК: A61N 5/06
Мітки: пристрій, фізіотерапії
