Пристрій для фізіотерапії захворювань передміхурової залози та лікування статевої дисфункції

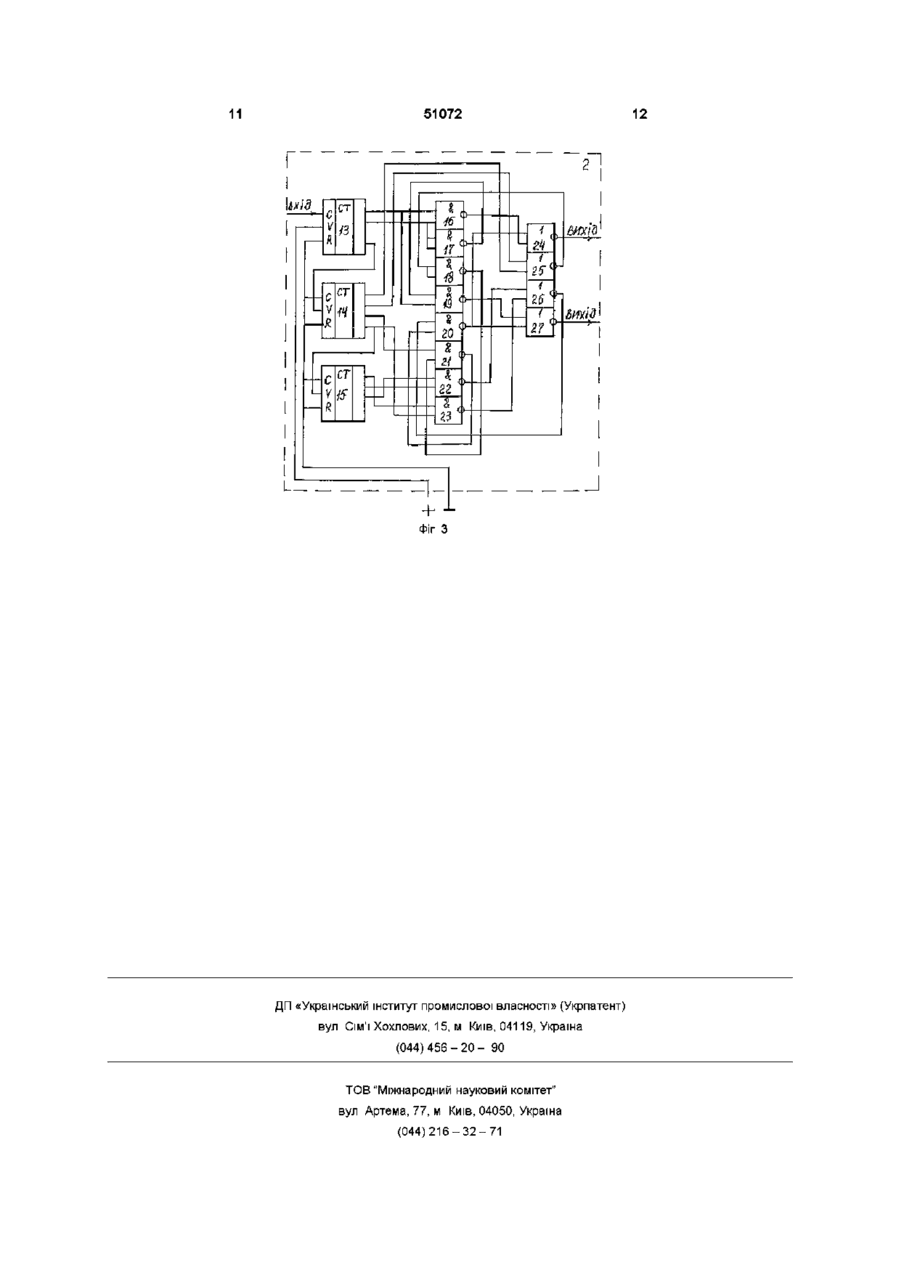

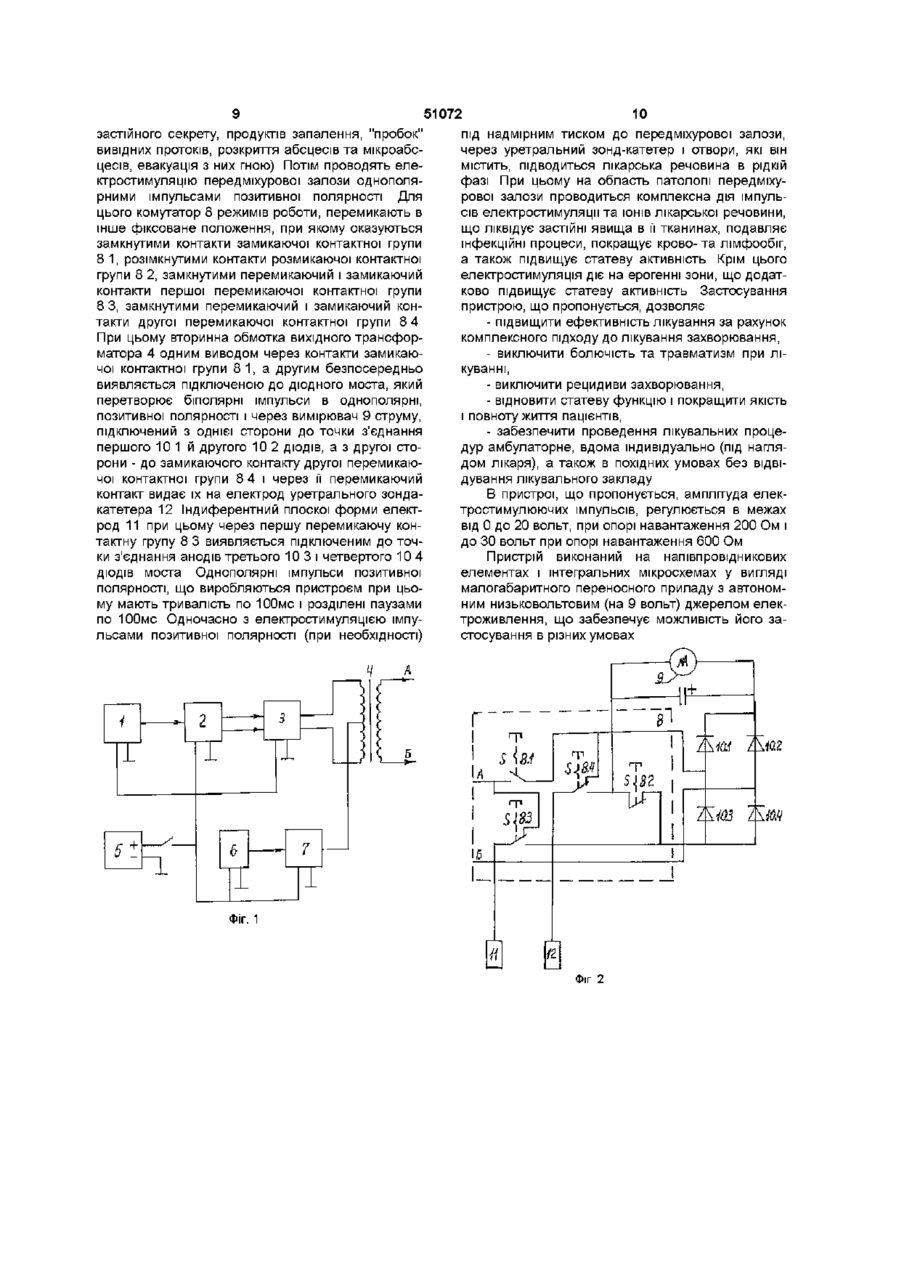

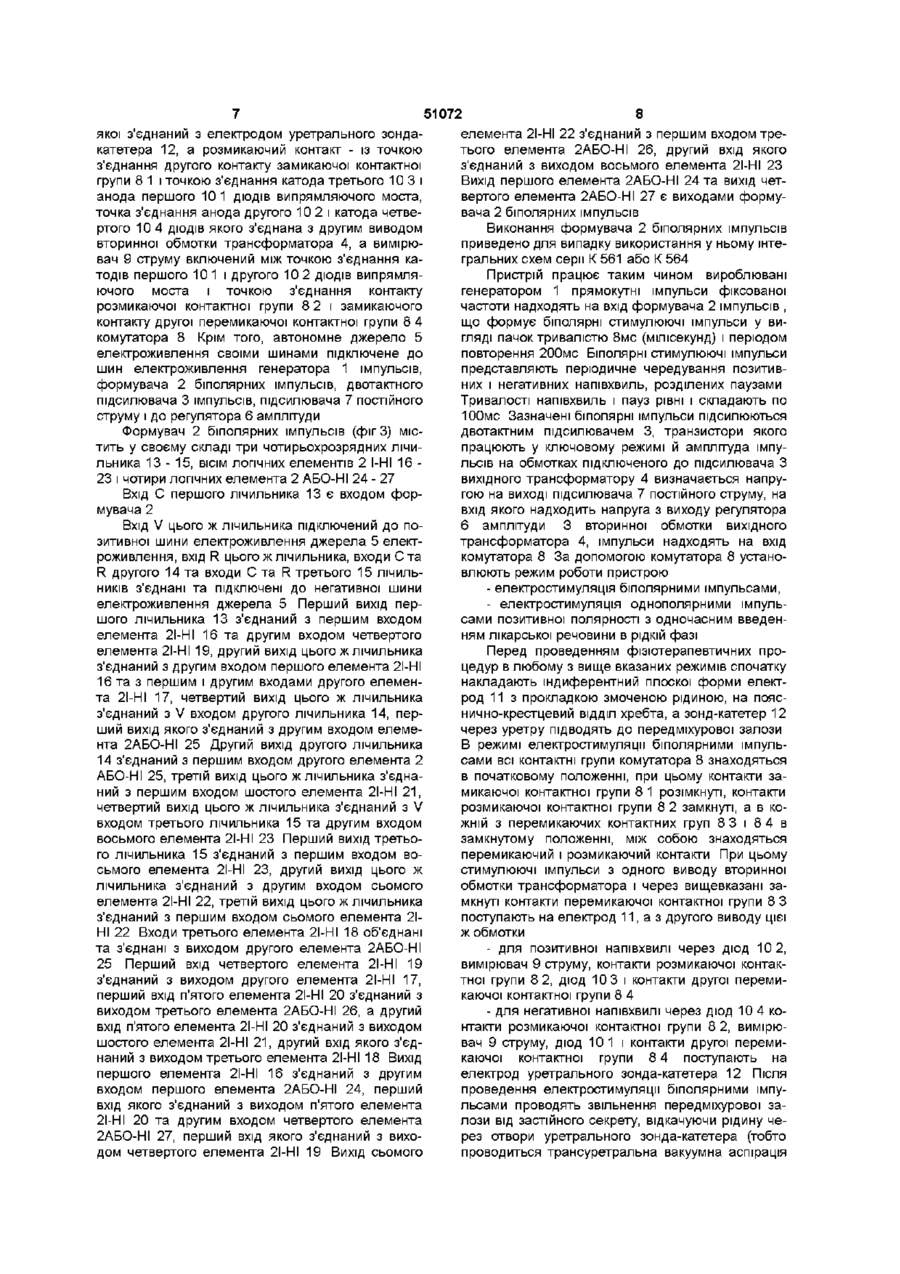

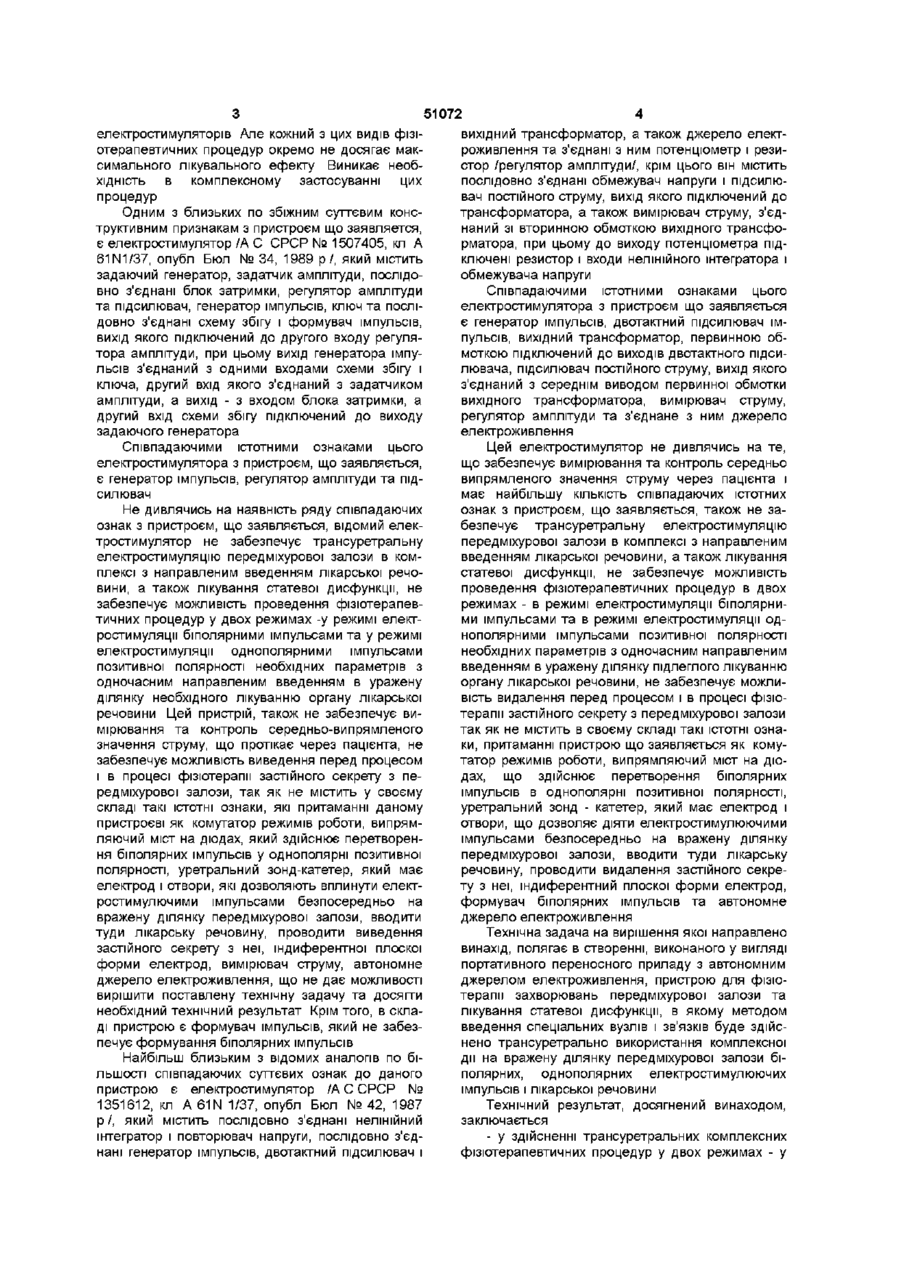

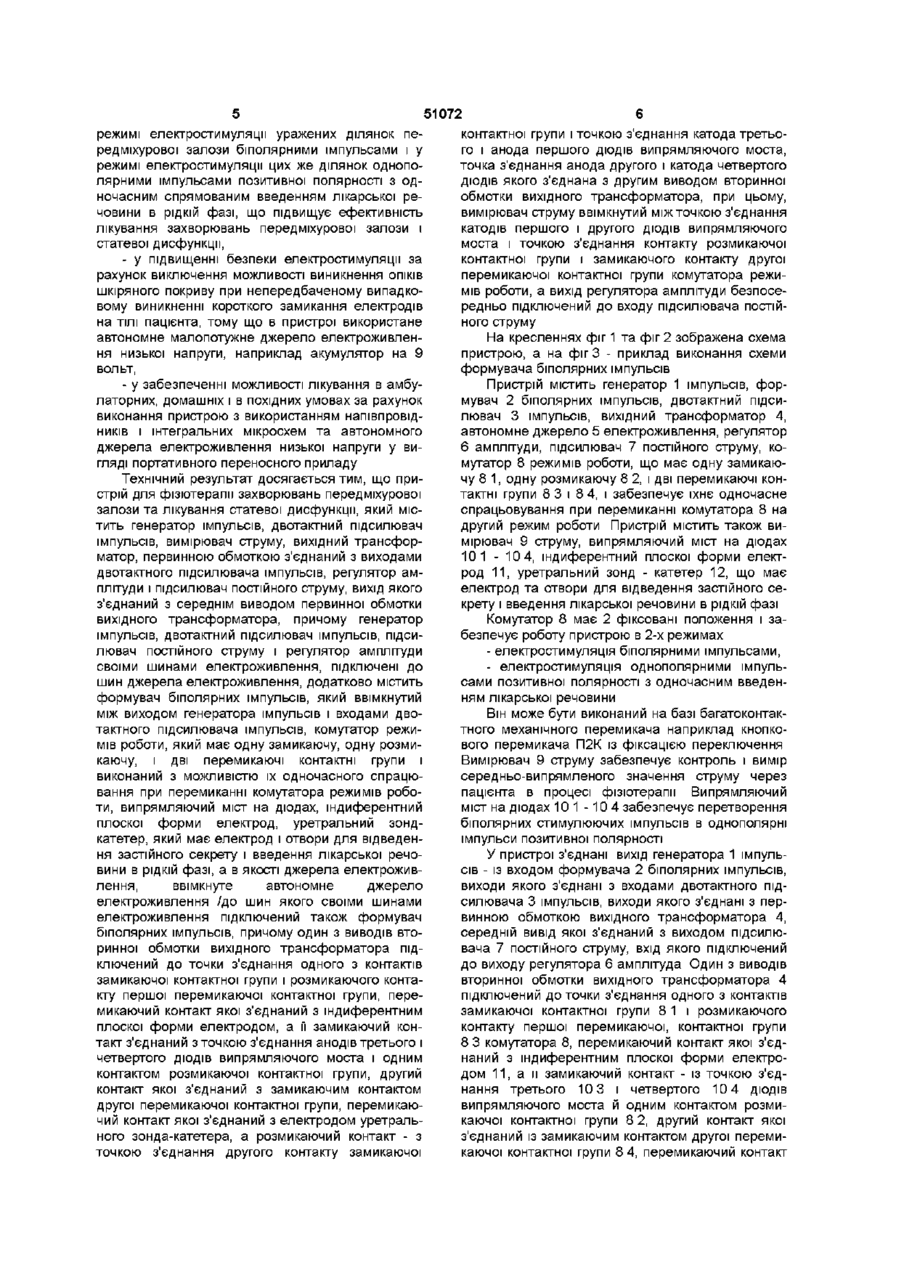

Пристрій для фізіотерапії захворювань передміхурової залози та лікування статевої дисфункції, який містить генератор (1) імпульсів, двотактний підсилювач (3) імпульсів, вимірювач (9) струму, вихідний трансформатор (4), первинною обмоткою з'єднаний з виходами двотактного підсилювача (3) імпульсів, регулятор (6) амплітуди і підсилювач (7) постійного струму, вихід якого з'єднаний з середнім виводом первинної обмотки вихідного трансформатора (4), причому генератор (1) імпульсів, двотактний підсилювач (3) імпульсів, підсилювач (7) постійного струму і регулятор (6) амплітуди своїми шинами електроживлення підключені до шин джерела (5) електроживлення, який відрізняється тим, що він додатково містить формувач (2) біполярних імпульсів, ввімкнутий між виходом генератора (1) імпульсів і входами двотактного підсилювача (3) імпульсів, комутатор (8) режимів роботи, який має одну замикаючу (8 1), одну розмикаючу (8 2) і дві перемикаючі (8 3 і 8 4) контактні групи і виконаний з можливістю їх одночасного спрацювання при перемиканні комутатора (8) режимів роботи, випрямляючий міст на діодах (10 1-10 4), індиферентний плоскої форми електрод (11), уретральний зонд-катетер (12), який має електрод і отвори для відведення застійного секрету і введення лікарської речовини в рідкій фазі, а як джерело (5) електроживлення ввімкнуто авто номне джерело електроживлення, до шин якого своїми шинами електроживлення також підключений формувач (2) біполярних імпульсів, причому один з виводів вторинної обмотки вихідного трансформатора (4) підключений до точки з'єднання одного з контактів замикаючої контактної групи (8 1) і розмикаючого контакту першої перемикаючої групи (8 3), перемикаючий контакт якої з'єднаний з індиферентним плоскої форми електродом (11), а її замикаючий контакт з'єднаний з точкою з'єднання анодів третього Винахід відноситься до області медицини зокрема до урології та сексопатології і призначений для комплексного лікування захворювань передміхурової залози в тому числі хронічного простатиту та лікування статевої дисфункції з використанням сполучення таких фізичних факторів, як електростимуляція та направлене введення лікарської речовин В медицині для лікування захворювань передміхурової залози і статевої дисфункції широко використовується електрофорез в сполученні з локальним негативним тиском, при допомозі якого лікарська речовина вводиться в поражені ділянки простати, або в кавернозні тіла статевого органу Використовується також і електростимуляція області патології передміхурової залози з допомогою (10 3) і четвертого (10 4) ДІОДІВ випрямляючого моста і одним контактом розмикаючої контактної групи (8 2), другий контакт якої з'єднаний з замикаючим контактом другої перемикаючої контактної групи (8 4), перемикаючий контакт якої з'єднаний з електродом уретрального зон да-катетера (12), а розмикаючий контакт - з точкою з'єднання другого контакту замикаючої контактної групи (8 1) і точкою з'єднання катода третього (10 3) і анода першого (101) ДІОДІВ випрямляючого моста, точка з'єднання анода другого (10 2) і катода четвертого (10 4) ДІОДІВ якого з'єднана з другим виводом вторинної обмотки вихідного трансформатора (4), при цьому вимірювач (9) струму ввімкнутий між точкою з'єднання катодів першого (10 1) і другого (10 2) ДІОДІВ випрямляючого моста і точкою з'єднання контакту розмикаючої контактної групи (8 2) і замикаючого контакту другої перемикаючої контактної групи (8 4) комутатора (8) режимів роботи, а вихід регулятора (6) амплітуди безпосередньо підключений до входу підсилювача (7) постійного струму о ю 51072 електростимуляторів Але кожний з цих видів фізіотерапевтичних процедур окремо не досягає максимального лікувального ефекту Виникає необхідність в комплексному застосуванні цих процедур Одним з близьких по збіжним суттєвим конструктивним признакам з пристроєм що заявляется, є електростимулятор /А С СРСР № 1507405, кп А 61 N1/37, опубл Бюл № 34, 1989 р/, який містить задаючий генератор, задатчик амплітуди, послідовно з'єднані блок затримки, регулятор амплітуди та підсилювач, генератор імпульсів, ключ та послідовно з'єднані схему збігу і формувач імпульсів, вихід якого підключений до другого входу регулятора амплітуди, при цьому вихід генератора імпульсів з'єднаний з одними входами схеми збігу і ключа, другий вхід якого з'єднаний з задатчиком амплітуди, а вихід - з входом блока затримки, а другий вхід схеми збігу підключений до виходу задаючого генератора Співпадаючими істотними ознаками цього електростимулятора з пристроєм, що заявляється, є генератор імпульсів, регулятор амплітуди та підсилювач Не дивлячись на наявність ряду співпадаючих ознак з пристроєм, що заявляється, відомий електростимулятор не забезпечує трансуретральну електростимуляцію передміхурової залози в комплексі з направленим введенням лікарської речовини, а також лікування статевої дисфункції, не забезпечує можливість проведення фізіотерапевтичних процедур у двох режимах -у режимі електростимуляції біполярними імпульсами та у режимі електростимуляції однополярними імпульсами позитивної полярності необхідних параметрів з одночасним направленим введенням в уражену ділянку необхідного лікуванню органу лікарської речовини Цей пристрій, також не забезпечує вимірювання та контроль середньо-випрямленого значення струму, що протікає через пацієнта, не забезпечує можливість виведення перед процесом і в процесі фізіотерапії застійного секрету з передміхурової залози, так як не містить у своєму складі такі ІСТОТНІ ознаки, які притаманні даному пристроєві як комутатор режимів роботи, випрямляючий міст на діодах, який здійснює перетворення біполярних імпульсів у однополярні позитивної полярності, уретральний зонд-катетер, який має електрод і отвори, які дозволяють вплинути електростимулючими імпульсами безпосередньо на вражену ділянку передміхурової залози, вводити туди лікарську речовину, проводити виведення застійного секрету з неї, індиферентної плоскої форми електрод, вимірювач струму, автономне джерело електроживлення, що не дає можливості вирішити поставлену технічну задачу та досягти необхідний технічний результат Крім того, в складі пристрою є формувач імпульсів, який не забезпечує формування біполярних імпульсів Найбільш близьким з відомих аналогів по більшості співпадаючих суттєвих ознак до даного пристрою є електростимулятор /А С СРСР № 1351612, кл A 61N 1/37, опубл Бюл № 42, 1987 р /, який містить послідовно з'єднані нелінійний інтегратор і повторювач напруги, послідовно з'єднані генератор імпульсів, двотактний підсилювач і вихідний трансформатор, а також джерело електроживлення та з'єднані з ним потенціометр і резистор /регулятор амплітуди/, крім цього він містить послідовно з'єднані обмежувач напруги і підсилювач постійного струму, вихід якого підключений до трансформатора, а також вимірювач струму, з'єднаний зі вторинною обмоткою вихідного трансформатора, при цьому до виходу потенціометра підключені резистор і входи нелінійного інтегратора і обмежувача напруги Співпадаючими істотними ознаками цього електростимулятора з пристроєм що заявляється є генератор імпульсів, двотактний підсилювач імпульсів, вихідний трансформатор, первинною обмоткою підключений до виходів двотактного підсилювача, підсилювач постійного струму, вихід якого з'єднаний з середнім виводом первинної обмотки вихідного трансформатора, вимірювач струму, регулятор амплітуди та з'єднане з ним джерело електроживлення Цей електростимулятор не дивлячись на те, що забезпечує вимірювання та контроль середньо випрямленого значення струму через пацієнта і має найбільшу КІЛЬКІСТЬ співпадаючих істотних ознак з пристроєм, що заявляється, також не забезпечує трансуретральну електростимуляцію передміхурової залози в комплексі з направленим введенням лікарської речовини, а також лікування статевої дисфункції, не забезпечує можливість проведення фізіотерапевтичних процедур в двох режимах - в режимі електростимуляції біполярними імпульсами та в режимі електростимуляції однополярними імпульсами позитивної полярності необхідних параметрів з одночасним направленим введенням в уражену ділянку підлеглого лікуванню органу лікарської речовини, не забезпечує можливість видалення перед процесом і в процесі фізіотерапії застійного секрету з передміхурової залози так як не містить в своєму складі такі ІСТОТНІ ознаки, притаманні пристрою що заявляється як комутатор режимів роботи, випрямляючий міст на діодах, що здійснює перетворення біполярних імпульсів в однополярні позитивної полярності, уретральний зонд - катетер, який має електрод і отвори, що дозволяє діяти електростимулюючими імпульсами безпосередньо на вражену ділянку передміхурової залози, вводити туди лікарську речовину, проводити видалення застійного секрету з неї, індиферентний плоскої форми електрод, формувач біполярних імпульсів та автономне джерело електроживлення Технічна задача на вирішення якої направлено винахід, полягає в створенні, виконаного у вигляді портативного переносного приладу з автономним джерелом електроживлення, пристрою для фізіотерапії захворювань передміхурової залози та лікування статевої дисфункції, в якому методом введення спеціальних вузлів і зв'язків буде здійснено трансуретрально використання комплексної дії на вражену ділянку передміхурової залози біполярних, однополярних електростимулюючих імпульсів і лікарської речовини Технічний результат, досягнений винаходом, заключається - у здійсненні трансуретральних комплексних фізіотерапевтичних процедур у двох режимах - у 51072 режимі електростимуляції уражених ділянок передміхурової залози біполярними імпульсами і у режимі електростимуляції цих же ділянок однополярними імпульсами позитивної полярності з одночасним спрямованим введенням лікарської речовини в рідкій фазі, що підвищує ефективність лікування захворювань передміхурової залози і статевої дисфункції, - у підвищенні безпеки електростимуляції за рахунок виключення можливості виникнення ОПІКІВ шкіряного покриву при непередбаченому випадковому виникненні короткого замикання електродів на ТІЛІ пацієнта, тому що в пристрої використане автономне малопотужне джерело електроживлення низької напруги, наприклад акумулятор на 9 вольт, - у забезпеченні можливості лікування в амбулаторних, домашніх і в похідних умовах за рахунок виконання пристрою з використанням напівпровідників і інтегральних мікросхем та автономного джерела електроживлення низької напруги у вигляді портативного переносного приладу Технічний результат досягається тим, що пристрій для фізіотерапії захворювань передміхурової залози та лікування статевої дисфункції, який містить генератор імпульсів, двотактний підсилювач імпульсів, вимірювач струму, вихідний трансформатор, первинною обмоткою з'єднаний з виходами двотактного підсилювача імпульсів, регулятор амплітуди і підсилювач постійного струму, вихід якого з'єднаний з середнім виводом первинної обмотки вихідного трансформатора, причому генератор імпульсів, двотактний підсилювач імпульсів, підсилювач постійного струму і регулятор амплітуди своїми шинами електроживлення, підключені до шин джерела електроживлення, додатково містить формувач біполярних імпульсів, який ввімкнутий між виходом генератора імпульсів і входами двотактного підсилювача імпульсів, комутатор режимів роботи, який має одну замикаючу, одну розмикаючу, і дві перемикаючі контактні групи і виконаний з можливістю їх одночасного спрацювання при перемиканні комутатора режимів роботи, випрямляючий міст на діодах, індиферентний плоскої форми електрод, уретральний зондкатетер, який має електрод і отвори для відведення застійного секрету і введення лікарської речовини в рідкій фазі, а в якості джерела електроживлення, ввімкнуте автономне джерело електроживлення /до шин якого своїми шинами електроживлення підключений також формувач біполярних імпульсів, причому один з виводів вторинної обмотки вихідного трансформатора підключений до точки з'єднання одного з контактів замикаючої контактної групи і розмикаючого контакту першої перемикаючої контактної групи, перемикаючий контакт якої з'єднаний з індиферентним плоскої форми електродом, а її замикаючий контакт з'єднаний з точкою з'єднання анодів третього і четвертого ДІОДІВ випрямляючого моста і одним контактом розмикаючої контактної групи, другий контакт якої з'єднаний з замикаючим контактом другої перемикаючої контактної групи, перемикаючий контакт якої з'єднаний з електродом уретрального зон да-катетера, а розмикаючий контакт - з точкою з'єднання другого контакту замикаючої контактної групи і точкою з єднання катода третього і анода першого ДІОДІВ випрямляючого моста, точка з'єднання анода другого і катода четвертого ДІОДІВ якого з'єднана з другим виводом вторинної обмотки вихідного трансформатора, при цьому, вимірювач струму ввімкнутий між точкою з'єднання катодів першого і другого ДІОДІВ випрямляючого моста і точкою з'єднання контакту розмикаючої контактної групи і замикаючого контакту другої перемикаючої контактної групи комутатора режимів роботи, а вихід регулятора амплітуди безпосередньо підключений до входу підсилювача постійного струму На кресленнях фіг 1 та фіг 2 зображена схема пристрою, а на фіг 3 - приклад виконання схеми формувача біполярних імпульсів Пристрій містить генератор 1 імпульсів, формувач 2 біполярних імпульсів, двотактний підсилювач 3 імпульсів, вихідний трансформатор 4, автономне джерело 5 електроживлення, регулятор 6 амплітуди, підсилювач 7 постійного струму, комутатор 8 режимів роботи, що має одну замикаючу 8 1, одну розмикаючу 8 2, і дві перемикаючі контактні групи 8 3 і 8 4, і забезпечує їхнє одночасне спрацьовування при перемиканні комутатора 8 на другий режим роботи Пристрій містить також вимірювач 9 струму, випрямляючий міст на діодах 10 1 - 10 4, індиферентний плоскої форми електрод 11, уретральний зонд - катетер 12, що має електрод та отвори для відведення застійного секрету і введення лікарської речовини в рідкій фазі Комутатор 8 має 2 фіксовані положення і забезпечує роботу пристрою в 2-х режимах - електростимуляція біполярними імпульсами, - електростимуляція однополярними імпульсами позитивної полярності з одночасним введенням лікарської речовини Він може бути виконаний на базі багатоконтактного механічного перемикача наприклад кнопкового перемикача П2К із фіксацією переключення Вимірювач 9 струму забезпечує контроль і вимір середньо-випрямленого значення струму через пацієнта в процесі фізіотерапії Випрямляючий міст на діодах 10 1 -10 4 забезпечує перетворення біполярних стимулюючих імпульсів в однополярні імпульси позитивної полярності У пристрої з'єднані вихід генератора 1 імпульсів - із входом формувача 2 біполярних імпульсів, виходи якого з'єднані з входами двотактного підсилювача 3 імпульсів, виходи якого з'єднані з первинною обмоткою вихідного трансформатора 4, середній вивід якої з'єднаний з виходом підсилювача 7 постійного струму, вхід якого підключений до виходу регулятора 6 амплітуда Один з виводів вторинної обмотки вихідного трансформатора 4 підключений до точки з'єднання одного з контактів замикаючої контактної групи 8 1 і розмикаючого контакту першої перемикаючої, контактної групи 8 3 комутатора 8, перемикаючий контакт якої з'єднаний з індиферентним плоскої форми електродом 11, а и замикаючий контакт - із точкою з'єднання третього 10 3 і четвертого 10 4 ДІОДІВ випрямляючого моста й одним контактом розмикаючої контактної групи 8 2, другий контакт якої з'єднаний із замикаючим контактом другої перемикаючої контактної групи 8 4, перемикаючий контакт 51072 8 елемента 2І-НІ 22 з'єднаний з першим входом треякої з єднаний з електродом уретрального зондатього елемента 2АБО-НІ 26, другий вхід якого катетера 12, а розмикаючий контакт - із точкою з'єднаний з виходом восьмого елемента 2І-НІ 23 з'єднання другого контакту замикаючої контактної Вихід першого елемента 2АБО-НІ 24 та вихід четгрупи 8 1 і точкою з'єднання катода третього 10 3 і вертого елемента 2АБО-НІ 27 є виходами формуанода першого 10 1 ДІОДІВ випрямляючого моста, вача 2 біполярних імпульсів точка з'єднання анода другого 10 2 і катода четвертого 10 4 ДІОДІВ якого з'єднана з другим виводом Виконання формувача 2 біполярних імпульсів вторинної обмотки трансформатора 4, а вимірюприведено для випадку використання у ньому інтевач 9 струму включений між точкою з'єднання кагральних схем серп К 561 або К 564 тодів першого 10 1 і другого 10 2 ДІОДІВ випрямляПристрій працює таким чином вироблювані ючого моста і точкою з'єднання контакту генератором 1 прямокутні імпульси фіксованої розмикаючої контактної групи 8 2 і замикаючого частоти надходять на вхід формувача 2 імпульсів , контакту другої перемикаючої контактної групи 8 4 що формує біполярні стимулюючі імпульси у викомутатора 8 Крім того, автономне джерело 5 гляді пачок тривалістю 8мс (мілісекунд) і періодом електроживлення своїми шинами підключене до повторення 200мс Біполярні стимулюючі імпульси шин електроживлення генератора 1 імпульсів, представляють періодичне чередування позитивформувача 2 біполярних імпульсів, двотактного них і негативних напівхвиль, розділених паузами підсилювача 3 імпульсів, підсилювача 7 постійного Тривалості напівхвиль і пауз рівні і складають по струму і до регулятора 6 амплітуди ЮОмс Зазначені біполярні імпульси підсилюються двотактним підсилювачем 3, транзистори якого Формувач 2 біполярних імпульсів (фіг 3) міспрацюють у ключовому режимі й амплітуда імпутить у своєму складі три чотирьохрозрядних лічильсів на обмотках підключеного до підсилювача З льника 13 - 15, ВІСІМ логічних елементів 2 І-НІ 16 вихідного трансформатору 4 визначається напру23 і чотири логічних елемента 2 АБО-НІ 24 - 27 гою на виході підсилювача 7 постійного струму, на Вхід С першого лічильника 13 є входом форвхід якого надходить напруга з виходу регулятора мувача 2 6 амплітуди 3 вторинної обмотки вихідного Вхід V цього ж лічильника підключений до потрансформатора 4, імпульси надходять на вхід зитивної шини електроживлення джерела 5 електкомутатора 8 За допомогою комутатора 8 устанороживлення, вхід R цього ж лічильника, входи Ста влюють режим роботи пристрою R другого 14 та входи С та R третього 15 ЛІЧИЛЬНИКІВ з'єднані та підключені до негативної шини - електростимуляція біполярними імпульсами, електроживлення джерела 5 Перший вихід пер- електростимуляція однополярними імпульшого лічильника 13 з'єднаний з першим входом сами позитивної полярності з одночасним введенелемента 2І-НІ 16 та другим входом четвертого ням лікарської речовини в рідкій фазі елемента 2І-НІ 19, другий вихід цього ж лічильника Перед проведенням фізіотерапевтичних проз'єднаний з другим входом першого елемента 2І-НІ цедур в любому з вище вказаних режимів спочатку 16 та з першим і другим входами другого елеменнакладають індиферентний плоскої форми електта 2І-НІ 17, четвертий вихід цього ж лічильника род 11 з прокладкою змоченою рідиною, на поясз'єднаний з V входом другого лічильника 14, пернично-крестцевий ВІДДІЛ хребта, а зонд-катетер 12 ший вихід якого з'єднаний з другим входом елемечерез уретру підводять до передміхурової залози нта 2АБО-НІ 25 Другий вихід другого лічильника В режимі електростимуляції біполярними імпуль14 з'єднаний з першим входом другого елемента 2 сами всі контактні групи комутатора 8 знаходяться АБО-НІ 25, третій вихід цього ж лічильника з'єднав початковому положенні, при цьому контакти заний з першим входом шостого елемента 2І-НІ 21, микаючої контактної групи 8 1 розімкнуті, контакти четвертий вихід цього ж лічильника з'єднаний з V розмикаючої контактної групи 8 2 замкнуті, а в ковходом третього лічильника 15 та другим входом жній з перемикаючих контактних груп 8 3 і 8 4 в восьмого елемента 2І-НІ 23 Перший вихід третьозамкнутому положенні, між собою знаходяться го лічильника 15 з'єднаний з першим входом воперемикаючий і розмикаючий контакти При цьому сьмого елемента 2І-НІ 23, другий вихід цього ж стимулюючі імпульси з одного виводу вторинної лічильника з'єднаний з другим входом сьомого обмотки трансформатора і через вищевказані заелемента 2І-НІ 22, третій вихід цього ж лічильника мкнуті контакти перемикаючої контактної групи 8 З з'єднаний з першим входом сьомого елемента 2Іпоступають на електрод 11, а з другого виводу цієї НІ 22 Входи третього елемента 2І-НІ 18 об'єднані ж обмотки та з'єднані з виходом другого елемента 2АБО-НІ - для позитивної напівхвилі через діод 10 2, 25 Перший вхід четвертого елемента 2І-НІ 19 вимірювач 9 струму, контакти розмикаючої контакз'єднаний з виходом другого елемента 2І-НІ 17, тної групи 8 2, діод 10 3 і контакти другої перемиперший вхід п'ятого елемента 2І-НІ 20 з'єднаний з каючої контактної групи 8 4 виходом третього елемента 2АБО-НІ 26, а другий - для негативної напівхвилі через діод 10 4 ковхід п'ятого елемента 2І-НІ 20 з'єднаний з виходом нтакти розмикаючої контактної групи 8 2, вимірюшостого елемента 2І-НІ 21, другий вхід якого з'єдвач 9 струму, діод 10 1 і контакти другої переминаний з виходом третього елемента 2І-НІ 18 Вихід каючої контактної групи 8 4 поступають на першого елемента 2І-НІ 16 з'єднаний з другим електрод уретрального зонд а-катетера 12 Після входом першого елемента 2АБО-НІ 24, перший проведення електростимуляції біполярними імпувхід якого з'єднаний з виходом п'ятого елемента льсами проводять звільнення передміхурової за2І-НІ 20 та другим входом четвертого елемента лози від застійного секрету, відкачуючи рідину че2АБО-НІ 27, перший вхід якого з'єднаний з вихорез отвори уретрального зон да-катетера (тобто дом четвертого елемента 2І-НІ 19 Вихід сьомого проводиться трансуретральна вакуумна аспірація 51072 застійного секрету, продуктів запалення, "пробок" вивідних протоків, розкриття абсцесів та мікроабсцесів, евакуація з них гною) Потім проводять електростимуляцію передміхурової залози однополярними імпульсами позитивної полярності Для цього комутатор 8 режимів роботи, перемикають в інше фіксоване положення, при якому оказуються замкнутими контакти замикаючої контактної групи 8 1, розімкнутими контакти розмикаючої контактної групи 8 2, замкнутими перемикаючий і замикаючий контакти першої перемикаючої контактної групи 8 3, замкнутими перемикаючий і замикаючий контакти другої перемикаючої контактної групи 8 4 При цьому вторинна обмотка вихідного трансформатора 4 одним виводом через контакти замикаючої контактної групи 8 1, а другим безпосередньо виявляється підключеною до дюдного моста, який перетворює біполярні імпульси в однополярні, позитивної полярності і через вимірювач 9 струму, підключений з однієї сторони до точки з'єднання першого 10 1 й другого 10 2 ДІОДІВ, а з другої сторони - до замикаючогоконтакту другої перемикаючої контактної групи 8 4 і через її перемикаючий контакт видає їх на електрод уретрального зондакатетера 12 Індиферентний плоскої форми електрод 11 при цьому через першу перемикаючу контактну групу 8 3 виявляється підключеним до точки з'єднання анодів третього 10 3 і четвертого 10 4 ДІОДІВ моста Однополярні імпульси позитивної полярності, що виробляються пристроєм при цьому мають тривалість по ЮОмс і розділені паузами по ЮОмс Одночасно з електростимуляцією імпульсами позитивної полярності (при необхідності) 10 під надмірним тиском до передміхурової залози, через уретральний зонд-катетер і отвори, які він містить, підводиться лікарська речовина в рідкій фазі При цьому на область патології передміхурової залози проводиться комплексна дія імпульсів електростимуляції та ІОНІВ лікарської речовини, що ліквідує застійні явища в її тканинах, подавляє інфекційні процеси, покращує крово- та лімфообіг, а також підвищує статеву активність Крім цього електростимуляція діє на ерогенні зони, що додатково підвищує статеву активність Застосування пристрою, що пропонується, дозволяє - підвищити ефективність лікування за рахунок комплексного підходу до лікування захворювання, - виключити болючість та травматизм при лікуванні, - виключити рецидиви захворювання, - відновити статеву функцію і покращити якість і повноту життя пацієнтів, - забезпечити проведення лікувальних процедур амбулаторне, вдома індивідуально (під наглядом лікаря), а також в похідних умовах без відвідування лікувального закладу В пристрої, що пропонується, амплітуда електростимулюючих імпульсів, регулюється в межах від 0 до 20 вольт, при опорі навантаження 200 Ом і до ЗО вольт при опорі навантаження 600 Ом Пристрій виконаний на напівпровідникових елементах і інтегральних мікросхемах у вигляді малогабаритного переносного приладу з автономним низьковольтовим (на 9 вольт) джерелом електроживлення, що забезпечує можливість його застосування в різних умовах Ґ io.z Фіг. 1 Фіг 2 11 51072 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 12
