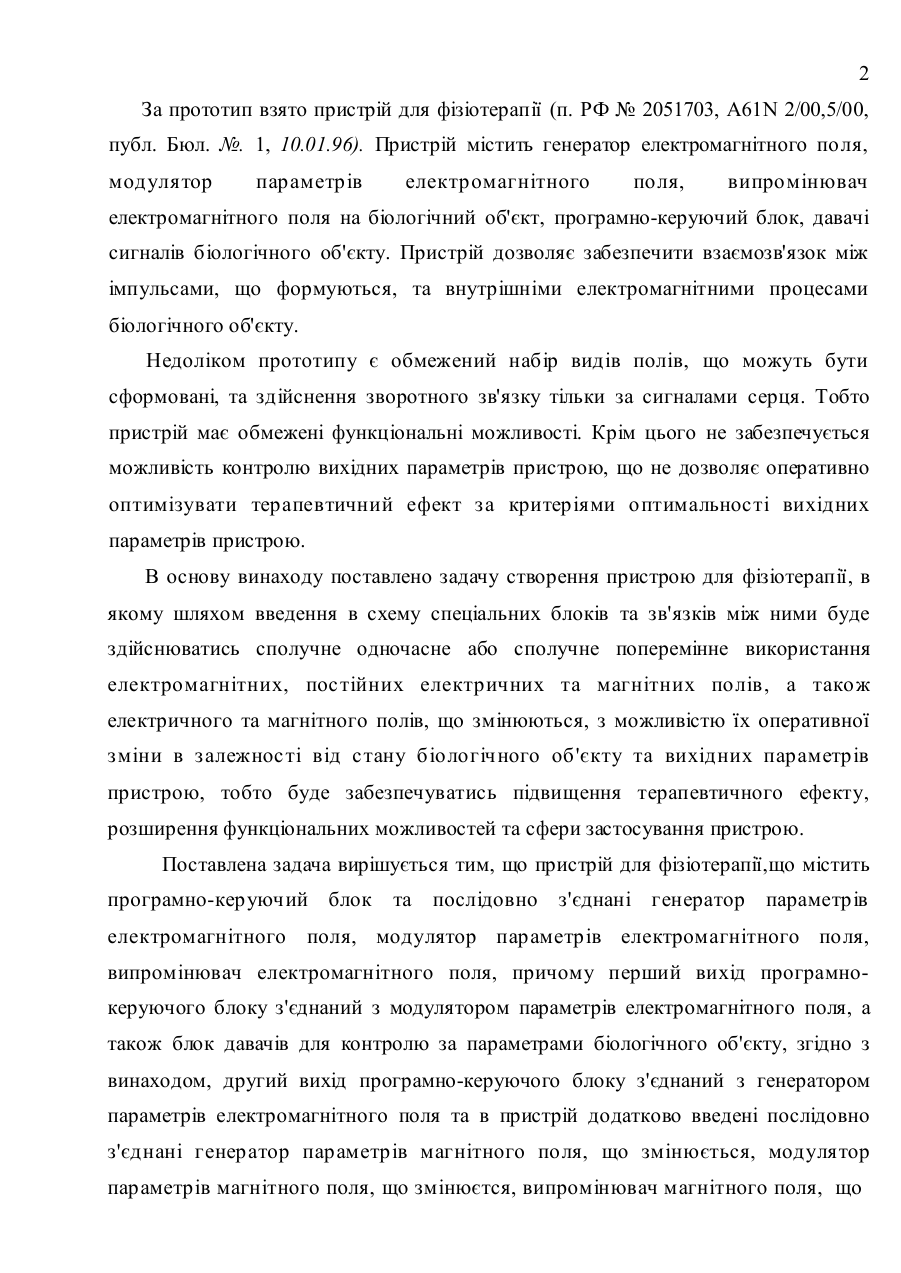

МГЖ6А61 N1/00, 2/00 ПРИСТРІЙ ДЛЯ ФІЗІОТЕРАПІЇ Винахід відноситься до медичної техніки, зокрема до пристроїв для фізіотерапії, та може застосовуватись в фізіотерапевтичних відділеннях лікарень та поліклінік, а також в експериментальній та клінічній медицині. Відомий пристрій для магніто- та електроімпульсної стимуляції (п. РФ №2040283, А61 N2/02, А61 F9/00, публ. Бюл. №21, 27.07.95), що містить керуємий генератор імпульсів, джерело імпульсного магнітного поля, індукційну котушку, електроди. Пристрій дозволяє здійснювати незалежне регулювання величини магнітної індукції та величини електричних сигналів в зоні впливу. Недоліком відомого пристрою є відсутність можливості автоматичного коригування величин магнітного та електричного полів в залежності від стану біологічного об'єкту, тобто пристрій не дозволяє оперативно оптимізувати отримуваний терапевтичний ефект. Крім того пристрій формує тільки імпульсні види полів, що зменшує його функціональні можливості. Відомий пристрій, який реалізує спосіб керування функціональним станом біооб'єкту (п. РФ №2004266, А61 N2/00, 5/06, А61 G7/04, публ. Бюл. №45-46, 15.12.93).Пристрій містить засоби створення магнітних полів з постійною та модульованою складовою вектора напруженості магнітного м ало інтенс ив но го м агнітного в ипро м інюв ання з поля та мо д ульо в аними параметрами.Відоме технічне рішення дозволяє здійснити одночасний вплив постійним магнітним полем та малоінтенсивним неіонізуючим електромагнітним випромінюванням на біологічний об'єкт. Недоліком є неможливість оперативно в автоматичному режимі змінювати параметри сформованих випромінювань в залежності від стану біологічного об'єкту. Крім цього - відсутній контроль вихідних параметрів пристрою. Тобто відоме рішення не дозволяє оперативно оптимізувати отримуваний ефект відповідно до завчасно вибраних критеріїв та має обмежену сферу застосування. 2 За прототип взято пристрій для фізіотерапії (п. РФ № 2051703, A61N 2/00,5/00, публ. Бюл. №. 1, 10.01.96). Пристрій містить генератор електромагнітного поля, модулятор параметрів електромагнітного поля, випромінювач електромагнітного поля на біологічний об'єкт, програмно-керуючий блок, давачі сигналів біологічного об'єкту. Пристрій дозволяє забезпечити взаємозв'язок між імпульсами, що формуються, та внутрішніми електромагнітними процесами біологічного об'єкту. Недоліком прототипу є обмежений набір видів полів, що можуть бути сформовані, та здійснення зворотного зв'язку тільки за сигналами серця. Тобто пристрій має обмежені функціональні можливості. Крім цього не забезпечується можливість контролю вихідних параметрів пристрою, що не дозволяє оперативно оптимізувати терапевтичний ефект за критеріями оптимальності вихідних параметрів пристрою. В основу винаходу поставлено задачу створення пристрою для фізіотерапії, в якому шляхом введення в схему спеціальних блоків та зв'язків між ними буде здійснюватись сполучне одночасне або сполучне поперемінне використання електромагнітних, постійних електричних та магнітних полів, а також електричного та магнітного полів, що змінюються, з можливістю їх оперативної зміни в залежності від стану біологічного об'єкту та вихідних параметрів пристрою, тобто буде забезпечуватись підвищення терапевтичного ефекту, розширення функціональних можливостей та сфери застосування пристрою. Поставлена задача вирішується тим, що пристрій для фізіотерапії,що містить програмно-керуючий блок та послідовно з'єднані генератор параметрів електромагнітного поля, модулятор параметрів електромагнітного поля, випромінювач електромагнітного поля, причому перший вихід програмнокеруючого блоку з'єднаний з модулятором параметрів електромагнітного поля, а також блок давачів для контролю за параметрами біологічного об'єкту, згідно з винаходом, другий вихід програмно-керуючого блоку з'єднаний з генератором параметрів електромагнітного поля та в пристрій додатково введені послідовно з'єднані генератор параметрів магнітного поля, що змінюється, модулятор параметрів магнітного поля, що змінюєтся, випромінювач магнітного поля, що з змінюєтся, причому третій вихід програмно-керуючого блоку з'єднаний з генератором параметрів магнітного поля що змінюється, а четвертий вихід програмно-керуючого блоку з'єднаний з модулятором параметрів магнітного поля, що змінюєтся, а також послідовно з'єднані генератор параметрів електричного поля, що змінюється, модулятор параметрів електричного поля ,що змінюється, випромінювач електричного поля, що змінюється, причому п'ятий вихід програмно-керуючого блоку з'єднаний з генератором параметрів електричного поля, що змінюється, а шостий вихід програмно-керуючого блоку з'єднаний з модулятором параметрів електричного поля ,що змінюється, крім цього випромінювач постійного магнітного поля, вхід якого з'єднаний з сьомим виходом програмно-керуючого блоку, та випромінювач постійного електричного поля , вхід якого з'єднаний з восьмим виходом програмно-керуючого блоку, також блок давачів для контролю за параметрами пристрою та перетворювач сигналів давачів, перший вхід якого з'єднаний з блоком давачів для контролю за параметрами пристрою, другий вхід з'єднаний з блоком давачів для контролю за параметрами біологічного об'єкту, а вихід з'єднаний з входом програмно-керуючого блоку. Отже послідовно з'єднані програмно-кєруючий блок, генератор параметрів електромагнітного поля, модулятор параметрів електромагнітного поля, випромінювач електромагнітного поля дозволяють формувати електромагнітне поле з параметрами, що змінюються. Послідовно з'єднані генератор параметрів магнітного поля, що змінюється, модулятор параметрів магнітного поля, що змінюється, випромінювач магнітного поля, що змінюється, які зв'язані з програмно-керуючим блоком, формують магнітні поля з параметрами,що змінюються. Послідовно з'єднані генератор параметрів електричного поля, що змінюється, модулятор параметрів електричного поля, що змінюється, випромінювач електричного поля, що змінюється, зв'язані з програмно-керуючим блоком, формують електричні поля з параметрами, що змінюються. Випромінювач постійного магнітного поля та випромінювач постійного електричного поля, які також зв'язані з програмно-керуючим блоком, створюють постійне магнітне та постійне електричне поля з необхідною просторовою конфігурацією. 4 Таким чином сукупність перелічених ознак дозволяє застосувати в ході проведення фізіотерапевтичних процедур постійні магнітні та електричні поля, магнітні та електричні поля, що змінюються, електромагнітні поля із змінними параметрами для сполучного одночасного або сполучного поперемінного впливу цих полів на біологічний об'єкт згідно до режиму, що задається. Крім цього блок давачів для контролю за параметрами біологічного об'єкту, з'єднаний через перетворювач сигналів давачів з програмно-керуючим блоком дозволяє контролювати стан біологічного об'єкту та забезпечує оперативний зворотний зв'язок за критеріями оптимальності терапевтичного ефекту. Блок давачів для контролю за параметрами пристрою, також з'єднаний з програмно-керуючим блоком через перетворювач сигналів давачів, дозволяє контролювати параметри пристрою та підтримувати їх в оптимальному режимі по відношенню до біологічного об'єкту. Таким чином розширюються функціональні можливості пристрою, сфера його застосування,підвищується терапевтичний ефект. Ілюстративний матеріал, в вигляді блок-схеми пристрою, пояснює суть винаходу. Пристрій для фізіотерапії містить програмно-керуючий блок 1, генератор параметрів електромагнітного поля 2, модулятор параметрів електромагнітного поля 3, випромінювач електромагнітного поля 4, які з'єднані послідовно. Модулятор параметрів електромагнітного поля 3 також з'єднаний з програмно-керуючим блоком 1, з його першим виходом, а з другим виходом з'єднаний генератор 2. Третій вихід програмно-керуючого блоку 1 зв'язаний з генератором параметрів магнітного поля, що змінюється, 5, вихід якого з'єднаний з входом модулятора параметрів магнітного поля, що змінюється, 6, вихід якого з'єднаний з випромінювачем магнітного поля, що змінюється, 7. П'ятий вихід програмно-керуючого блоку 1, зв'язаний з послідовно з'єднаними генератором параметрів електричного поля, що змінюється, 8, модулятором параметрів електричного поля, що змінюється, 9 та випромінювачем електричного поля, що змінюється, 10. Шостий вихід програмно-керуючого блоку 1 з'єднаний з другим входом модулятора 9. Сьомий вихід програмно-керуючого блоку 1 з'єднаний з випромінювачем постійного магнітного поля I I , а випромінювач постійного 5 електричного поля 12 з'єднаний з восьмим виходом програмно-керуючого блоку 1. Блок давачів для контролю за параметрами пристрою 13 та блок давачів для контролю за параметрами біологічного об'єкту 14 з'єднані з входами перетворювача сигналів давачів 15, вихід якого з'єднаний з входом програмнокеруючого блоку 1. Пристрій працює таким чином. Програмно-керуючий блок 1 формує керуючі сигнали, які визначають характеристики та параметри відповідних полів. Ці сигнали з його відповідних виходів одночасно запускають генератори 2, 5, 8, модулятори 3, 6, 9 та випромінювачі постійних полів 11, 12. Пристрій умовно може бути поділений на чотири канали: канал формування електромагнітного поля; канал формування електричного поля; канал формування магнітного поля та канал зворотного зв'язку. Генератор параметрів електромагнітного поля 2 здійснює формування періодичних або неперіодичних сигналів, які поступають на модулятор 3, де здійснюється модуляція сигналів. Наприклад, на перший вхід модулятора З поступає високочастотний сигнал, на другий його вхід - низькочастотний, в модуляторі здійснюється їх амплітудна модуляція, а на його виході формується сигнал, промодульований по амплітуді. З виходу модулятора 3 сигнал відповідної потужності поступає на випромінювач електромагнітного поля 4. Таким випромінювачем можуть бути світловоди оптичного діапазону, рупорні антени, лінзові антени, тощо. Канали формування магнітного та електричного полів, що змінюються, функціонують аналогічно. Випромінювачами магнітного поля, що змінюється, можуть бути електромагніти. Випромінювачами електричного поля, що змінюється, можуть бути металеві пластини - перший полюс, другий полюс Земля. На вхід випромінювача постійного магнітного поля 11 поступають керуючі сигнали з програмно-керуючого блоку 1. Прикладом такого випромінювача може бути соленоїд. На вхід випромінювача постійного електричного поля 12 також поступають сигнали з програмно-керуючого блоку 1. Таким випромінювачем можуть бути конденсаторні пластини відповідного розміру. 6 Випромінювачі 4, 7, 10, 11, 12 розташовані поблизу біологічного об'єкту таким чином, що в зоні впливу створювані поля мають параметри, необхідні для досягнення максимального терапевтичного ефекту. Параметри сформованих полів в зоні впливу та внутрішні параметри пристрою контролюються блоком давачів для контролю за параметрами пристрою 13. Наприклад, для каналу формування електромагнітного поля контролю підлягає потужність випромінювання; для каналу формування магнітного поля контролю підлягає напруженість магнітного поля та градієнт індукції ; для каналу формування електричного поля- напруженість електричного поля, тощо. Крім того блок 13 контролює такі внутрішні параметри пристрою як температура, коефіцієнт підсилення, тощо. Під час впливу на біологічний об'єкт полями з заданими параметрами його власні параметри змінюються, зокрема, температура, тиск, серцевий ритм, тощо. Контроль параметрів біологічного об'єкту здійснюється блоком давачів для контролю за параметрами біологічного об'єкту 14. Вихідні сигнали з блоків 13 та 14 поступають на перетворювач сигналів давачів 15, який перетворює ці сигнали до вигляду, прийнятного для опрацювання їх програмно-керуючим блоком 1. Таким чином забезпечується зворотний зв'язок і на вхід програмно-керуючого блока 1 поступають сигнали, які відповідають реальному стану вихідних параметрів пристрою та параметрів біологічного об'єкту. Функції програмно-керуючого блоку 1 може виконувати ПЕОМ. Програмно-керуючий блок 1 оперативно керує вихідними параметрами пристрою згідно з програмою, яку записано в пам'ять ЕОМ або відповідно до даних, що вводяться з клавіатури, тощо. Таким чином наведене технічне рішення дозволяє використовувати сполучний одночасний або сполучний поперемінний вплив різних видів полів на біологічний об'єкт з можливістю їх оперативного коригування в залежності від стану біологічного об'єкту та поточних параметрів пристрою. Заявники: ~ = rr ~Z5i^7>^ Синєкоп Ю.С. Гем Пристрій для фізіотерапії 2 Генератор параметрів електромагнітного поля 2 Модулятор параметрів електромагнітного поля 1 Віпром інювач електр< змагштНОГО ІК )ЛЯ 4 3 3 4 магнітного поля, що змінюється 5 Модулятор параметрів Генератор параметрів W Випромінювач магнітного магнітного поля, що змінюється поля, що ЗМІНЮЄТЬСЯ 7 6 7 Випромінювач гтоспйного маї нітіюго поля Програмно и керуючий блок 5 6 Генератор параметрів електричного поля, що змшюєтся 8 Модулятор параметрів електричного поля, що ЗМІНЮЄТЬСЯ Ви про is пнюіич електрі 14 НО 10 ПОЛЯ, Li ш ЗМІНЮ*: ІЬСЯ 10 9 8 Випромінювач ПОСТІЙНОГО електричного поля Перетворювач 1 сигналів давачів 15 12 Блок давачів для контролю за параметрами пристрою 13 Блок давачів для контролю за параметрами і ЗіОЛОГІЧНОІ 0 об'єкту 14 Гемба В М CMHLKOII ЇО
