Штангеншнекомір

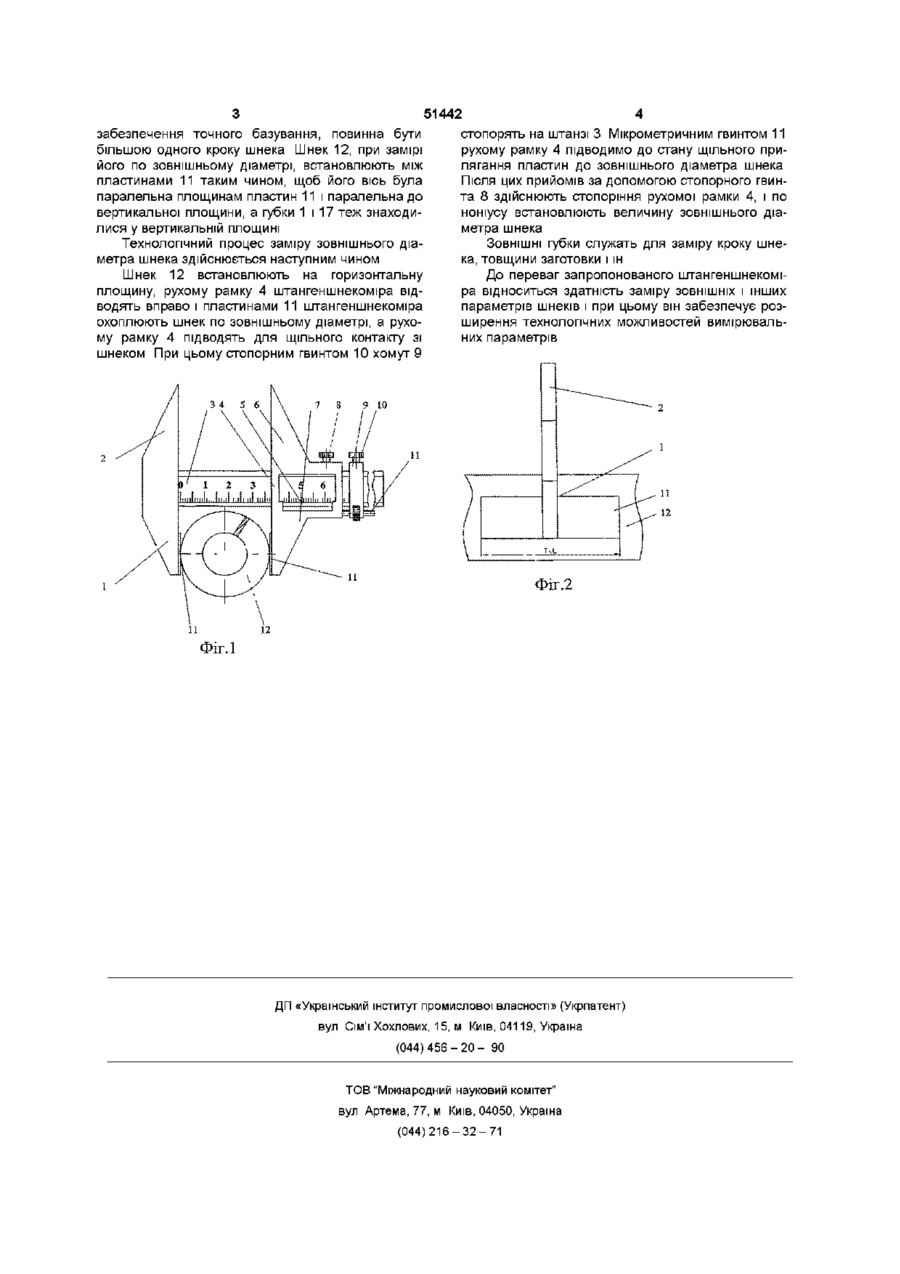

Штангеншнекомір, що містить штангу з масштабною ЛІНІЙКОЮ і двома нерухомими губками, які розміщені з двох сторін від штанги в одній пло щині, рухому рамку з ноніусом і двома рухомими губками, які розміщені з двох сторін від штанги і своїми робочими поверхнями повернуті до нерухомих губок і механізму стопоріння рухомої рамки, який відрізняється тим, що до рухомої і нерухомої губок, в нижній їх частині, посередині їх довжини жорстко прикріплені пластини паралельно одна до одної і перпендикулярно до штанги, нульова поділка ноніуса є в положенні, коли пластини є в щільному контакті одна з одною, а довжина кожної пластини є більшою одного кроку вимірюваного шнека Винахід відноситься до машинобудування і може мати широке використання при виготовленні і ремонті шнекових механізмів Відомий штангеншнекомір, який виконано у вигляді штанги, з масштабною ЛІНІЙКОЮ І двома нерухомими губками, які розміщені з двох сторін від штанги в одній площині, рухомої рамки з ноніусом і двома рухомими губками, які розміщені з двох сторін від штанги і своїми робочими поверхнями повернуті до нерухомих губок і механізму стопоріння рухомої рамки (Б А Соколов, А В Румянцев Практикум по металообработке, - М "Просвещение", 1978, - рис 43, б) Основний недолік штангеншнекоміра є втому, що він не забезпечує можливості вимірювання зовнішнього діаметра шнекових механізмів і деталей В основу винаходу поставлено задачу розширення технологічних можливостей і забезпечення якісного заміру шнекових механізмів і деталей по зовнішньому діаметру шнекоміром, який виконано у вигляді штанги, з масштабною ЛІНІЙКОЮ І двома нерухомими губками, які розміщені з двох сторін від штанги в одній площині, рухомої рамки з ноніусом і двома рухомими губками, які розміщені з двох сторін від штанги і своїми робочими поверхнями повернуті до нерухомих губок і механізму стопоріння рухомої рамки, причому до рухомої і нерухомої губок, в нижній їх частині посередині їх довжини жорстко прикріплені пластини паралельно одна до одної і перпендикулярно до штанги, нульова поділка ноніуса є в положенні, коли пластини є в щільному контакті одна з іншою, а довжина кожної пластини є більшою одного кроку вимірюваного шнека Штангеншнекомір зображено на фіг 1 - головний вид, фіг 2 - профільний вид на фіг 2 Штангеншнекомір, який складається з нерухомої нижньої 1 і верхньої 2 губок, які розміщені з двох сторін штанги 3, які виконані в одній площині і виконані з нею заодно На штанзі нанесені поділки масштабної ЛІНІЙКИ З ноніусом 5 в міліметрах По штанзі 3 в осьовому напрямку переміщається рухома рамка 4 з ноніусом 5 в якій, зі сторони нерухомих губок 1 і 2, виконані аналогічні рухомі губки верхня 6 і нижня 7, які розміщені з двох сторін від штанги 3 і своїми робочими поверхнями повернуті до нерухомих губок 1 і 2 Рухома рамка 4 з рухомими губками 6 і 7 може жорстко кріпитися до штанги 3 за допомогою стопорного гвинта 8 На штангу 3, з можливістю осьового переміщення, встановлено хомут 9, який може жорстко кріпитися за допомогою стопорного гвинта 10, а до рухомої рамки 4 цей хомут кріпиться за допомогою мікрометричного гвинта 11 До нижніх губок - нерухомої 1 і рухомої 7 жорстко прикріплені пластини 11, які розміщені паралельно одна до одної і перпендикулярно до штанги З Причому вони прикріплені до губок 1 і 7 посередині їх довжини, а нульова поділка ноніуса 5 відповідає положенню, коли пластини 11 щільно прилягають одна до одної Довжина пластин 11, для ю 51442 забезпечення точного базування, повинна бути стопорять на штанзі 3 Мікрометричним гвинтом 11 більшою одного кроку шнека Шнек 12, при замірі рухому рамку 4 підводимо до стану щільного прийого по зовнішньому діаметрі, встановлюють між лягання пластин до зовнішнього діаметра шнека пластинами 11 таким чином, щоб його вісь була Після ЦИХ прийомів за допомогою стопорного гвинпаралельна площинам пластин 11 і паралельна до та 8 здійснюють стопоріння рухомої рамки 4, і по вертикальної площини, а губки 1 і 17 теж знаходиноніусу встановлюють величину зовнішнього діалися у вертикальній площині метра шнека Технологічний процес заміру зовнішнього діаЗОВНІШНІ губки служать для заміру кроку шнеметра шнека здійснюється наступним чином ка, товщини заготовки і ш Шнек 12 встановлюють на горизонтальну До переваг запропонованого штангеншнекоміплощину, рухому рамку 4 штангеншнекоміра відра відноситься здатність заміру ЗОВНІШНІХ І ІНШИХ водять вправо і пластинами 11 штангеншнекоміра параметрів шнеків і при цьому він забезпечує розохоплюють шнек по зовнішньому діаметрі, а рухоширення технологічних можливостей вимірювальму рамку 4 підводять для щільного контакту зі них параметрів шнеком При цьому стопорним гвинтом 10 хомут 9 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
