Пристрій для вимірювання діаметрів виробів

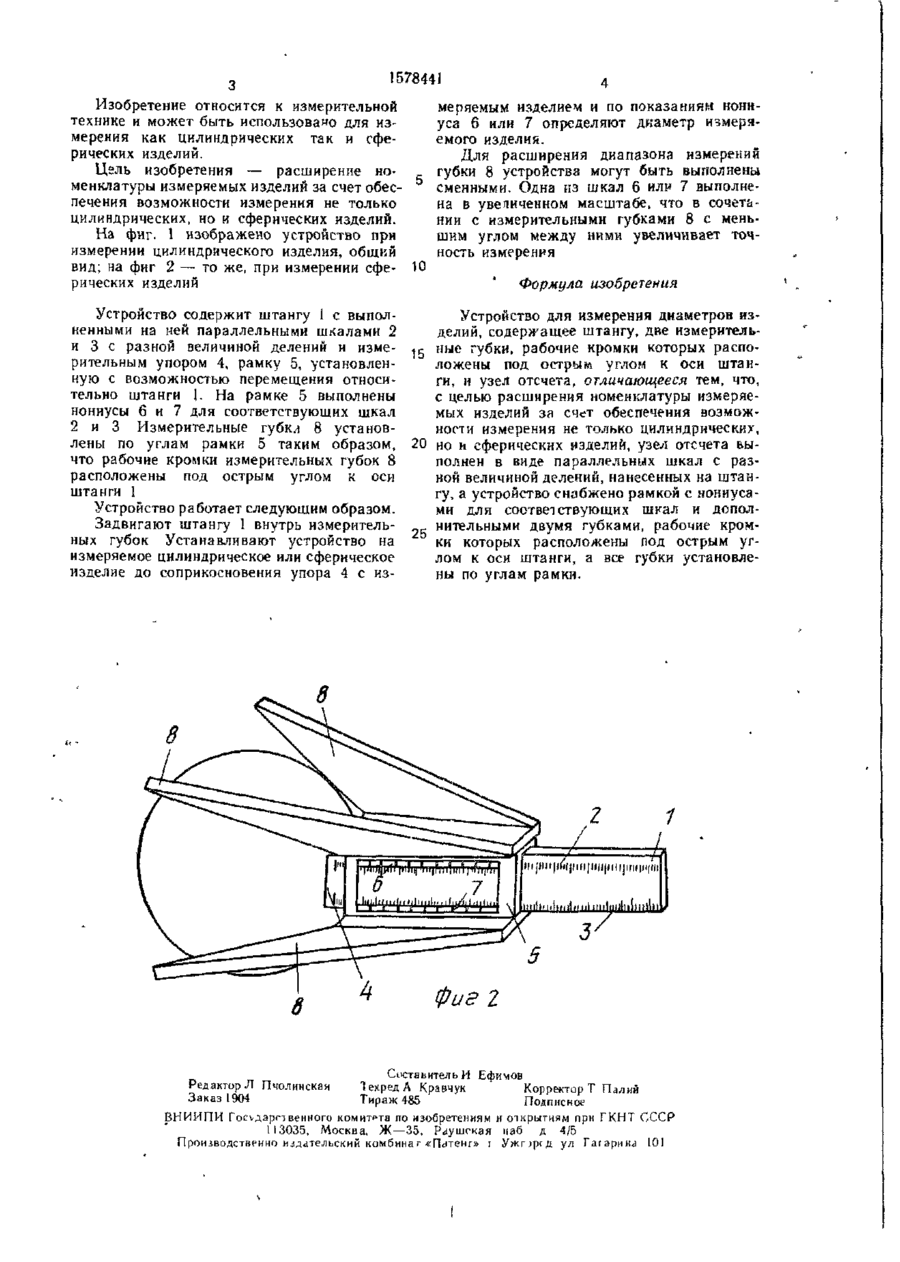

Изобретение относится к измерительной технике Целью изобретения является расширение номенклатуры измеряемых изделий за счет обеспечения возможности измерения не только цилиндрических, но и сферических изделий Устройство содержит штангу 1 с параллельными шкалами 2 и 3 с разной величиной делений, рамку 5 с измерительными губками 8, установленными по углам рамки 5 Рабочие кромки измерительных гу бок 8 расположены под острым углом к оси штанги 1 Штангу 1 задвигают внутрь из мерительных губок 8 и устанавливают устройство на измеряемое изделие до сопри косновения с ним упора 4 По показаниям нониуса 6 или 7 определяют диаметр из делия 2 ил 4* ПІикІ ШІПІІІІИІІІИІІІІНІІИІІІШІННІ 5 І Фиг1 гЛГ К з» 1578441 Изобретение относится к измерительной технике и может быть использовало для измерения как цилиндрических так и сферических изделий. Цель изобретения — расширение номенклатуры измеряемых изделий за счет обеспечения возможности измерения не только цилиндрических, но и сферических изделий. На фиг. 1 изображено устройство при измерении цилиндрического изделия, общий вид; на фиг 2 — то же, при измерении сфе- 10 рических изделий Устройство содержит штангу 1 с выполненными на ней параллельными шкалами 2 и 3 с разной величиной делений и измерительным упором 4, рамку 5, установленную с возможностью перемещения относительно штанги |. На рамке 5 выполнены нониусы 6 и 7 для соответствующих шкал 2 и 3 Измерительные губкл 8 установлены по углам рамки 5 таким образом, что рабочие кромки измерительных губок 8 расположены под острым углом к оси штанги 1 Устройство работает следующим образом. Задвигают штангу 1 внутрь измерительных губок Устанавливают устройство на измеряемое цилиндрическое или сферическое изделие до соприкосновения упора 4 с из меряемым изделием и по показаниям ноннуса 6 или 7 определяют диаметр измеряемого изделия. Для расширения диапазона измерений губки 8 устройства могут быть выполнены сменными. Одна из шкал 6 или 7 выполнена в увеличенном масштабе, что в сочетании с измерительными губками 8 с меньшим углом между ними увеличивает точность измерения Формула изобретения Устройство для измерения диаметров изделий, содержащее штангу, две измеритель1 5 ные губки, рабочие кромки которых расположены под острым углом к оси штанги, и узел отсчета, отличающееся тем, что, с целью расширения номенклатуры измеряемых изделий за счет обеспечения возможности измерения не только цилиндрических, 20 но и сферических изделий, узел отсчета выполнен в виде параллельных шкал с разной величиной делений, нанесенных на штангу, а устройство снабжено рамкой с нониусами для соответствующих шкал и допол„с нительными двумя губками, рабочие кромки которых расположены под острым углом к оси штанги, а все губки установлены по углам рамки. 8 5 Фиг 2 Составитель И Ефимов Редактор Л Пчолинскан Л ехред А Кравчук Корректор Т Палий Заказ 1904 Тираж 485 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушгкая наб д 4/5 Производственно издательский комбинат «Патент» і Ужг^рсд ул Гаїарина 101
