Установка для захисту від внутрішньої корозії сталевих трубопроводів
Номер патенту: 51450
Опубліковано: 12.07.2010
Автори: Васильєв Георгій Степанович, Герасименко Юрій Степанович
Формула / Реферат
Установка для захисту від внутрішньої корозії сталевих трубопроводів, що містить проточний металевий резервуар з магнієвим анодом, опущеним у резервуар з водою, регульоване джерело постійного струму, позитивний полюс якого з'єднаний з анодом, а негативний - з корпусом резервуара, регульоване джерело постійного струму як регулятор має датчики швидкості потоку і швидкості корозії, що з'єднані із зазначеним джерелом струму, яка відрізняється тим, що містить декілька анодів з електронегативних металів і принаймні один із них - магнієвий.
Текст

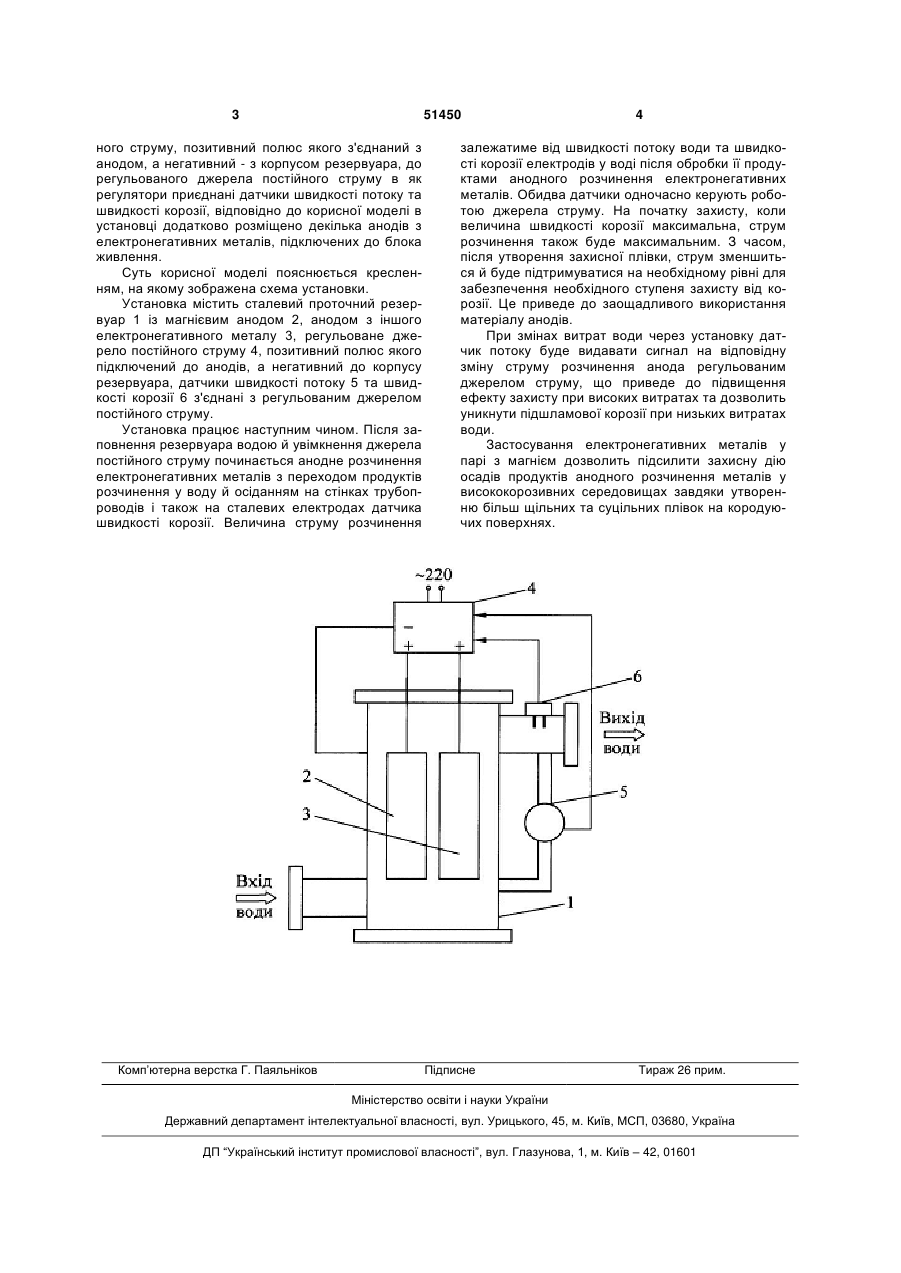

Установка для захисту від внутрішньої корозії сталевих трубопроводів, що містить проточний 3 51450 ного струму, позитивний полюс якого з'єднаний з анодом, а негативний - з корпусом резервуара, до регульованого джерела постійного струму в як регулятори приєднані датчики швидкості потоку та швидкості корозії, відповідно до корисної моделі в установці додатково розміщено декілька анодів з електронегативних металів, підключених до блока живлення. Суть корисної моделі пояснюється кресленням, на якому зображена схема установки. Установка містить сталевий проточний резервуар 1 із магнієвим анодом 2, анодом з іншого електронегативного металу 3, регульоване джерело постійного струму 4, позитивний полюс якого підключений до анодів, а негативний до корпусу резервуара, датчики швидкості потоку 5 та швидкості корозії 6 з'єднані з регульованим джерелом постійного струму. Установка працює наступним чином. Після заповнення резервуара водою й увімкнення джерела постійного струму починається анодне розчинення електронегативних металів з переходом продуктів розчинення у воду й осіданням на стінках трубопроводів і також на сталевих електродах датчика швидкості корозії. Величина струму розчинення Комп’ютерна верстка Г. Паяльніков 4 залежатиме від швидкості потоку води та швидкості корозії електродів у воді після обробки її продуктами анодного розчинення електронегативних металів. Обидва датчики одночасно керують роботою джерела струму. На початку захисту, коли величина швидкості корозії максимальна, струм розчинення також буде максимальним. З часом, після утворення захисної плівки, струм зменшиться й буде підтримуватися на необхідному рівні для забезпечення необхідного ступеня захисту від корозії. Це приведе до заощадливого використання матеріалу анодів. При змінах витрат води через установку датчик потоку буде видавати сигнал на відповідну зміну струму розчинення анода регульованим джерелом струму, що приведе до підвищення ефекту захисту при високих витратах та дозволить уникнути підшламової корозії при низьких витратах води. Застосування електронегативних металів у парі з магнієм дозволить підсилити захисну дію осадів продуктів анодного розчинення металів у висококорозивних середовищах завдяки утворенню більш щільних та суцільних плівок на кородуючих поверхнях. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPlant for protective from internal corrosion of steel pipelines
Автори англійськоюHerasymenko Yurii Stepanovych, Vasyliev Heorhii Stepanovych
Назва патенту російськоюУстановка для защиты от внутренней коррозии стальных трубопроводов
Автори російськоюГерасименко Юрий Степанович, Васильев Георгий Степанович
МПК / Мітки
МПК: C23F 13/00
Мітки: установка, сталевих, захисту, корозії, внутрішньої, трубопроводів
