Автомобільна охоронна slave-система

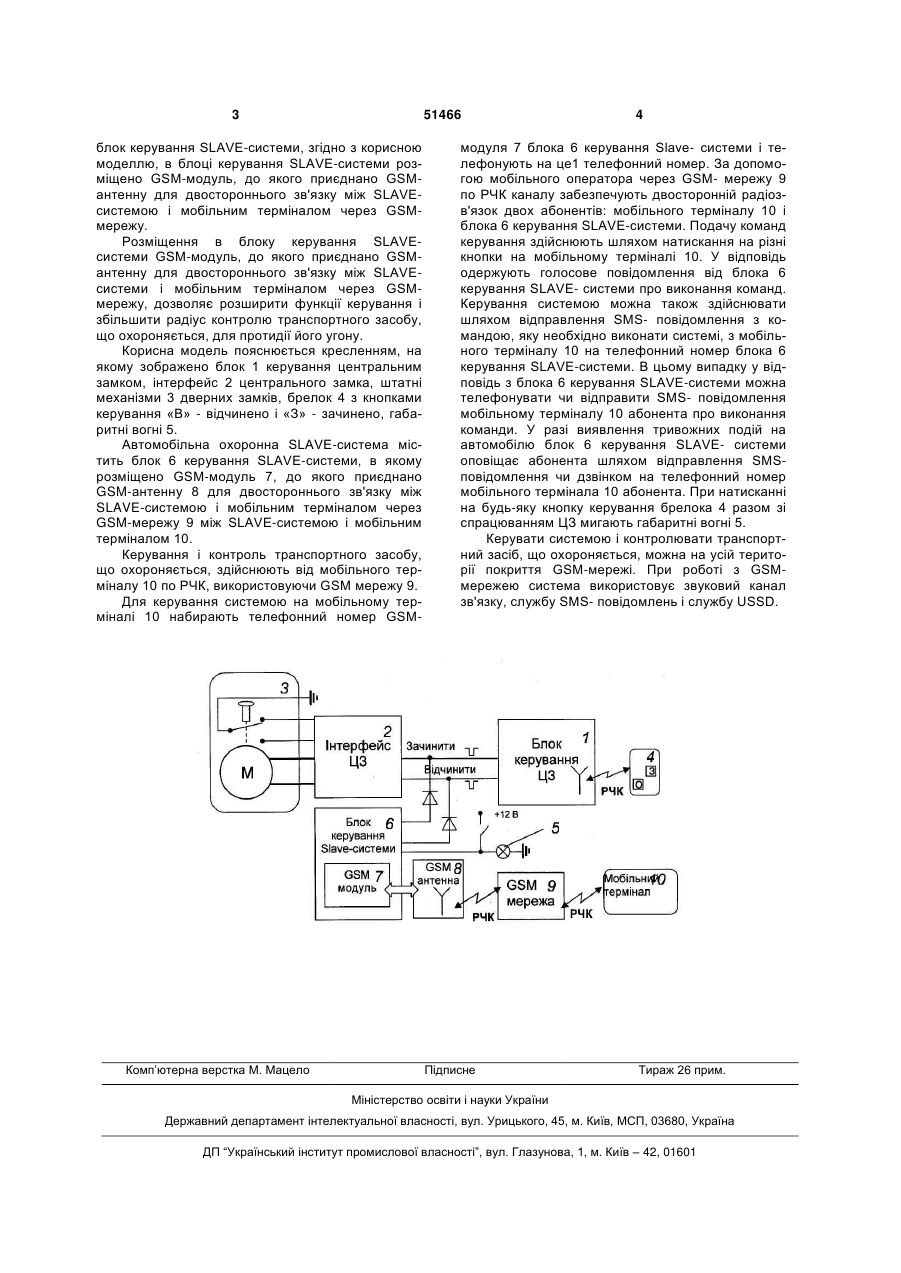

Автомобільна охоронна система, що містить блок керування SLAVE-системи, яка відрізняється тим, що в блоці керування SLAVE-системи розміщений GSM-модуль, до якого приєднана GSMантена для двостороннього зв'язку між SLAVEсистемою і мобільним терміналом через GSMмережу. (19) (21) u201004411 (22) 15.04.2010 (24) 12.07.2010 (46) 12.07.2010, Бюл.№ 13, 2010 р. (72) ТКАЛЕНКО АНДРІЙ ОЛЕКСАНДРОВИЧ, АЛЕКСЄЄВ ОЛЕГ ВАДИМОВИЧ, БАБАРИКІН ОЛЕКСІЙ ВАЛЕНТИНОВИЧ, ГОЛУБЄВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ 3 51466 блок керування SLAVE-системи, згідно з корисною моделлю, в блоці керування SLAVE-системи розміщено GSM-модуль, до якого приєднано GSMантенну для двостороннього зв'язку між SLAVEсистемою і мобільним терміналом через GSMмережу. Розміщення в блоку керування SLAVEсистеми GSM-модуль, до якого приєднано GSMантенну для двостороннього зв'язку між SLAVEсистеми і мобільним терміналом через GSMмережу, дозволяє розширити функції керування і збільшити радіус контролю транспортного засобу, що охороняється, для протидії його угону. Корисна модель пояснюється кресленням, на якому зображено блок 1 керування центральним замком, інтерфейс 2 центрального замка, штатні механізми 3 дверних замків, брелок 4 з кнопками керування «В» - відчинено і «З» - зачинено, габаритні вогні 5. Автомобільна охоронна SLAVE-система містить блок 6 керування SLAVE-системи, в якому розміщено GSM-модуль 7, до якого приєднано GSM-антенну 8 для двостороннього зв'язку між SLAVE-системою і мобільним терміналом через GSM-мережу 9 між SLAVE-системою і мобільним терміналом 10. Керування і контроль транспортного засобу, що охороняється, здійснюють від мобільного терміналу 10 по РЧК, використовуючи GSM мережу 9. Для керування системою на мобільному терміналі 10 набирають телефонний номер GSM Комп’ютерна верстка М. Мацело 4 модуля 7 блока 6 керування Slave- системи і телефонують на це1 телефонний номер. За допомогою мобільного оператора через GSM- мережу 9 по РЧК каналу забезпечують двосторонній радіозв'язок двох абонентів: мобільного терміналу 10 і блока 6 керування SLAVE-системи. Подачу команд керування здійснюють шляхом натискання на різні кнопки на мобільному терміналі 10. У відповідь одержують голосове повідомлення від блока 6 керування SLAVE- системи про виконання команд. Керування системою можна також здійснювати шляхом відправлення SMS- повідомлення з командою, яку необхідно виконати системі, з мобільного терміналу 10 на телефонний номер блока 6 керування SLAVE-системи. В цьому випадку у відповідь з блока 6 керування SLAVE-системи можна телефонувати чи відправити SMS- повідомлення мобільному терміналу 10 абонента про виконання команди. У разі виявлення тривожних подій на автомобілю блок 6 керування SLAVE- системи оповіщає абонента шляхом відправлення SMSповідомлення чи дзвінком на телефонний номер мобільного термінала 10 абонента. При натисканні на будь-яку кнопку керування брелока 4 разом зі спрацюванням ЦЗ мигають габаритні вогні 5. Керувати системою і контролювати транспортний засіб, що охороняється, можна на усій території покриття GSM-мережі. При роботі з GSMмережею система використовує звуковий канал зв'язку, службу SMS- повідомлень і службу USSD. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
