Електронна охоронна система

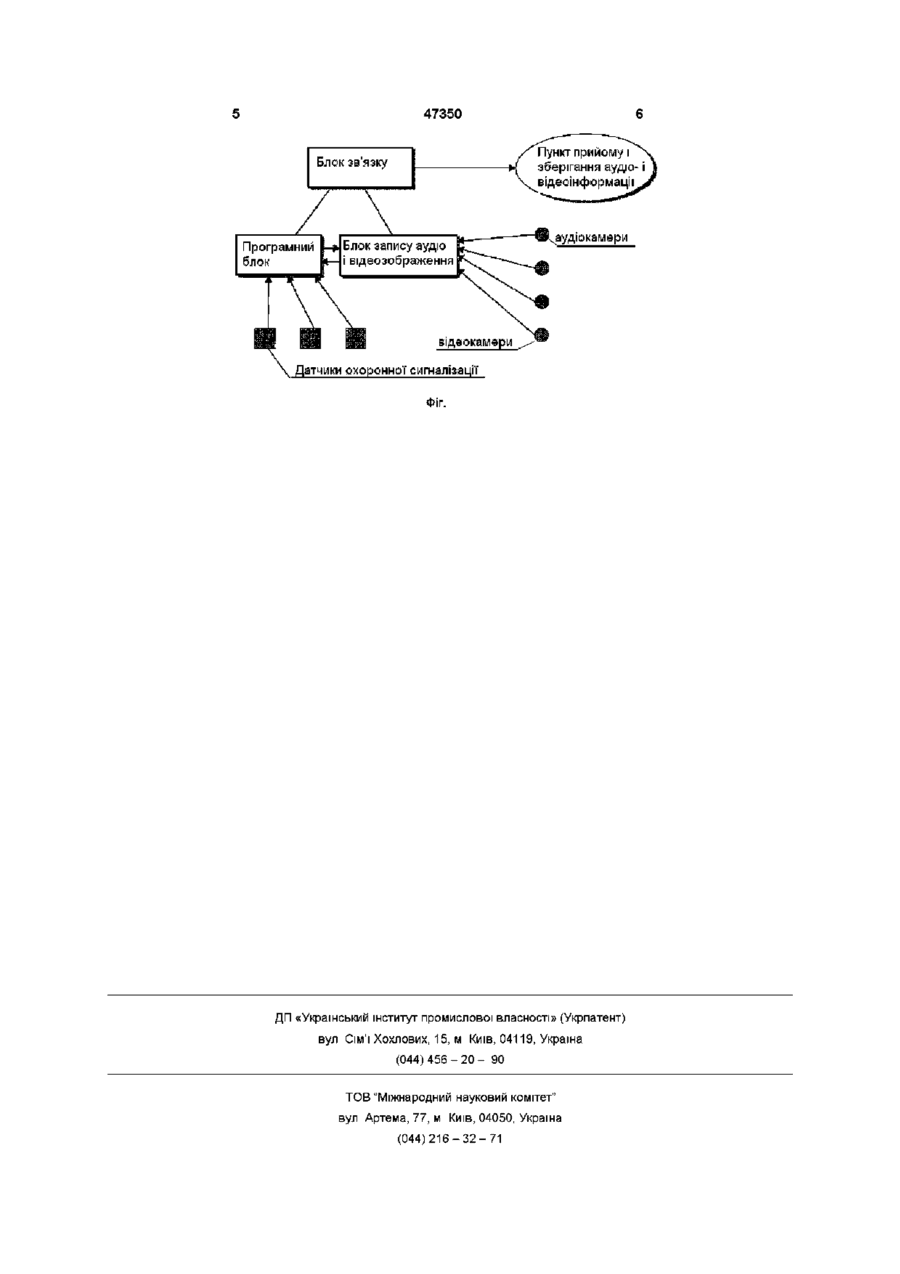

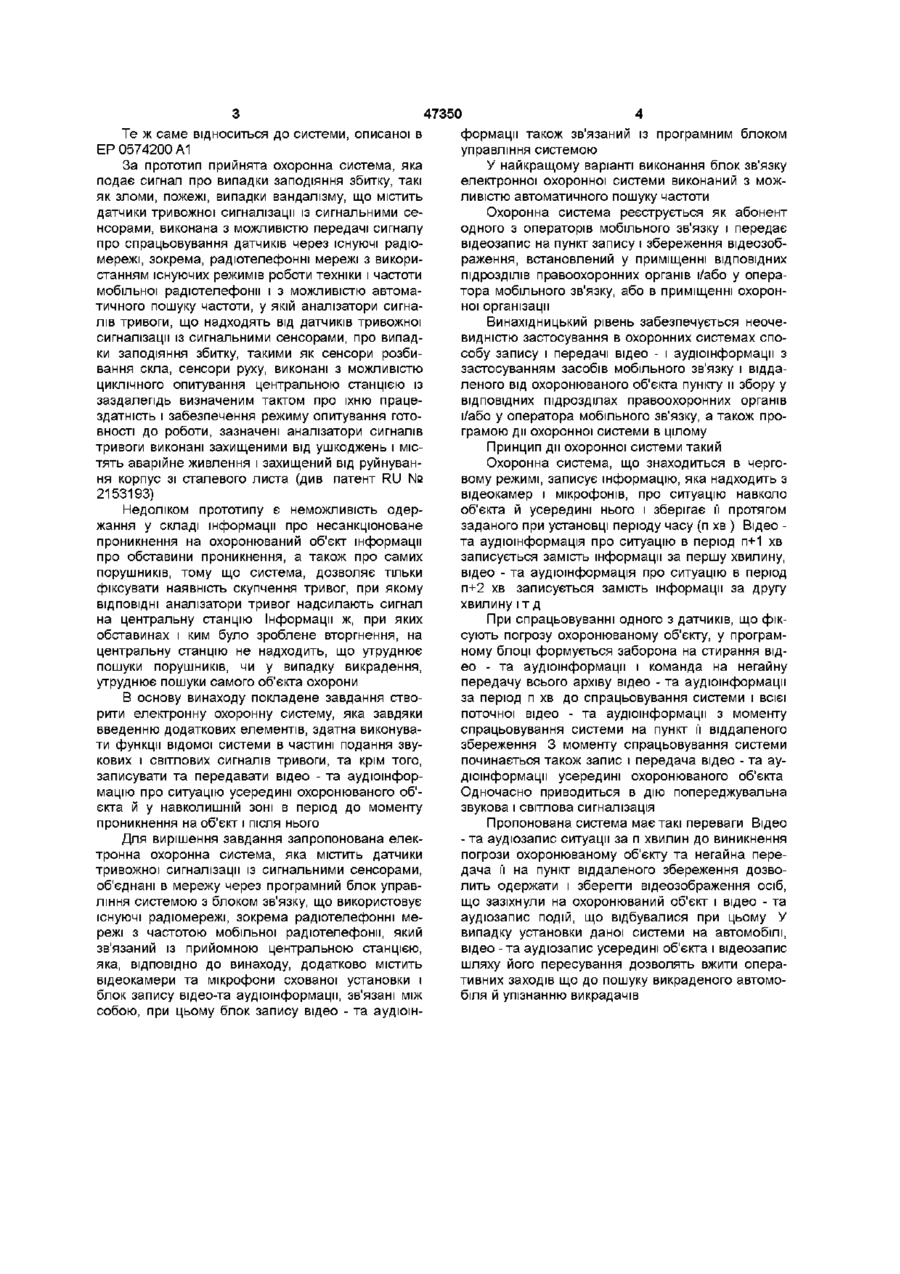

1 Електронна охоронна система, яка містить датчики тривожної сигналізації із сигнальними сенсорами, об'єднані в мережу через програмний блок управління системою з блоком зв'язку, що використовує існуючі радіомережі, зокрема радіотелефонні мережі з частотою мобільної радіотелефони, який зв'язаний із прийомною центральною станцією, яка відрізняється тим, що вона додатково містить відеокамери та мікрофони схованої установки і блок запису відео-та аудюшформацм, зв'язані між собою, при цьому блок запису відео-та аудюінформацм також зв'язаний із програмним блоком управління системою 2 Електронна охоронна система за п 1, яка відрізняється тим, що блок зв'язку виконаний з можливістю автоматичного пошуку частоти Винахід відноситься до галузі електронних охоронних систем, призначених для попередження несанкціонованого проникнення на охоронюваний об'єкт, і для фіксації та передачі на віддалене збереження відео-і аудюінформацм про ситуацію усередині охоронюваного об'єкта і довкола нього в період до проникнення на об'єкт і після нього до моменту відключення системи чи виводу м з ладу, що виконана з можливістю передачі цієї інформації через радіотелефонні мережі, використовуючи частоти і нормальні режими роботи техніки мобільної радіотелефони ВІДОМІ охоронні відеосистеми не гарантують схоронність відеоінформацм після несанкціонованого проникнення на об'єкт і призначені для спостереження за поточним станом охоронюваного об'єкта У випадку якщо охоронюваним об'єктом є автомобіль чи інший об'єкт, який рухається, записана в процесі несанкціонованого проникнення інформація, як і сама охоронна система, будуть загублені при викраденні автомобіля чи переміщенні охоронюваного об'єкта Існуючі системи охоронної автомобільної сигналізації оснащені датчиками, що реєструють спробу відкриття і/або викрадення автомобіля і блоком управління, що включає аварійну звукову і/або світлову сигналізацію Принцип дії охоронної автомобільної сигналізації передбачає, при м спрацьовуванні, подачу звукових і світлових сигналів з метою залучення уваги власника автомобіля, випадкових СВІДКІВ І працівників правоохорон них органів у момент відкриття чи викрадення автомобіля і блокування пуску чи роботи силового агрегату автомобіля з метою утруднення його переміщення після викрадення При спрацьовуванні охоронної автомобільної сигналізації не провадиться запис відео -та аудюінформацм про ситуацію навколо автомобіля в момент його відкриття або викрадення, що утруднює пошук викрадачів і повернення автомобіля власнику Принцип дії існуючих охоронних систем відео спостереження передбачає установку їх тільки на стаціонарних об'єктах, де забезпечена постійна присутність співробітників служби охорони Запис і передання записаної відеоінформацм на пункт спостереження або збереження інформації, який розташований за межами охоронюваного об'єкта, вимагає наявності стаціонарних кабельних мереж (спеціальних чи загального користування) і спільного для ряду охоронюваних об'єктів центра збору і збереження інформації, що надходить Для сигналізації випадків заподіяння збитку, зокрема зломів, викрадень автомобілів і т і , є відомим сигналізувати появу випадків заподіяння збитку через радіомережі, зокрема через наявні мережі радіотелефонного зв'язку, ВІДПОВІДНО центральній місцевій станції З патенту US № 5247564 відома безпровідна охоронна система для автомобілів, що передає сигнал тривоги на центральну станцію Ефективність м роботи недостатньо висока, тому що вона не має систем відео -1 аудю запису інформації О ю C O 47350 Те ж саме відноситься до системи, описаної в ЕР 0574200 А1 За прототип прийнята охоронна система, яка подає сигнал про випадки заподіяння збитку, такі як зломи, пожежі, випадки вандалізму, що містить датчики тривожної сигналізації із сигнальними сенсорами, виконана з можливістю передачі сигналу про спрацьовування датчиків через існуючі радіомережі, зокрема, радіотелефонні мережі з використанням існуючих режимів роботи техніки і частоти мобільної радіотелефони і з можливістю автоматичного пошуку частоти, у якій аналізатори сигналів тривоги, що надходять від датчиків тривожної сигналізації із сигнальними сенсорами, про випадки заподіяння збитку, такими як сенсори розбивання скла, сенсори руху, виконані з можливістю циклічного опитування центральною станцією із заздалегідь визначеним тактом про їхню працездатність і забезпечення режиму опитування готовності до роботи, зазначені аналізатори сигналів тривоги виконані захищеними від ушкоджень і містять аварійне живлення і захищений від руйнування корпус зі сталевого листа (див патент RU № 2153193) Недоліком прототипу є неможливість одержання у складі інформації про несанкціоноване проникнення на охоронюваний об'єкт інформації про обставини проникнення, а також про самих порушників, тому що система, дозволяє тільки фіксувати наявність скупчення тривог, при якому ВІДПОВІДНІ аналізатори тривог надсилають сигнал на центральну станцію Інформації ж, при яких обставинах і ким було зроблене вторгнення, на центральну станцію не надходить, що утруднює пошуки порушників, чи у випадку викрадення, утруднює пошуки самого об'єкта охорони В основу винаходу покладене завдання створити електронну охоронну систему, яка завдяки введенню додаткових елементів, здатна виконувати функції відомої системи в частині подання звукових і світлових сигналів тривоги, та крім того, записувати та передавати відео - та аудюшформацію про ситуацію усередині охоронюваного об'єкта й у навколишній зоні в період до моменту проникнення на об'єкт і після нього Для вирішення завдання запропонована електронна охоронна система, яка містить датчики тривожної сигналізації із сигнальними сенсорами, об'єднані в мережу через програмний блок управління системою з блоком зв'язку, що використовує існуючі радіомережі, зокрема радіотелефонні мережі з частотою мобільної радіотелефони, який зв'язаний із прийомною центральною станцією, яка, ВІДПОВІДНО до винаходу, додатково містить відеокамери та мікрофони схованої установки і блок запису відео-та аудюінформацп, зв'язані між собою, при цьому блок запису відео - та аудюш формацм також зв'язаний із програмним блоком управління системою У найкращому варіанті виконання блок зв'язку електронної охоронної системи виконаний з можливістю автоматичного пошуку частоти Охоронна система реєструється як абонент одного з операторів мобільного зв'язку і передає відеозапис на пункт запису і збереження відеозображення, встановлений у приміщенні ВІДПОВІДНИХ підрозділів правоохоронних органів і/або у оператора мобільного зв'язку, або в приміщенні охоронної організації Винахідницький рівень забезпечується неочевидністю застосування в охоронних системах способу запису і передачі відео - і аудюінформацм з застосуванням засобів мобільного зв'язку і віддаленого від охоронюваного об'єкта пункту и збору у ВІДПОВІДНИХ підрозділах правоохоронних органів і/або у оператора мобільного зв'язку, а також програмою дії охоронної системи в цілому Принцип дії охоронної системи такий Охоронна система, що знаходиться в черговому режимі, записує інформацію, яка надходить з відеокамер і мікрофонів, про ситуацію навколо об'єкта й усередині нього і зберігає м протягом заданого при установці періоду часу (п хв ) Відео та аудюшформація про ситуацію в період п+1 хв записується замість інформації за першу хвилину, відео - та аудюшформація про ситуацію в період п+2 хв записується замість інформації за другу хвилину і т д При спрацьовуванні одного з датчиків, що фіксують погрозу охоронюваному об'єкту, у програмному блоці формується заборона на стирання відео - та аудюінформацм і команда на негайну передачу всього архіву відео - та аудюінформацм за період п хв до спрацьовування системи і всієї поточної відео - та аудюінформацм з моменту спрацьовування системи на пункт м віддаленого збереження 3 моменту спрацьовування системи починається також запис і передача відео - та аудюінформацм усередині охоронюваного об'єкта Одночасно приводиться в дію попереджувальна звукова і світлова сигналізація Пропонована система має такі переваги Відео -та аудюзапис ситуації за п хвилин до виникнення погрози охоронюваному об'єкту та негайна передача м на пункт віддаленого збереження дозволить одержати і зберегти відеозображення осіб, що зазіхнули на охоронюваний об'єкт і відео - та аудюзапис подій, що відбувалися при цьому У випадку установки даної системи на автомобілі, відео -та аудюзапис усередині об'єкта і відеозапис шляху його пересування дозволять вжити оперативних заходів що до пошуку викраденого автомобіля й упізнанню викрадачів 47350 Блок зв"язку Програмний X Блок запису аудю і відеозображення Пункт прийому і зберігання аудю- і відеоінформації аудю камер и відеокамери Датчики охоронної сигналізації Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
