Спосіб настройки автомобільної охоронної системи

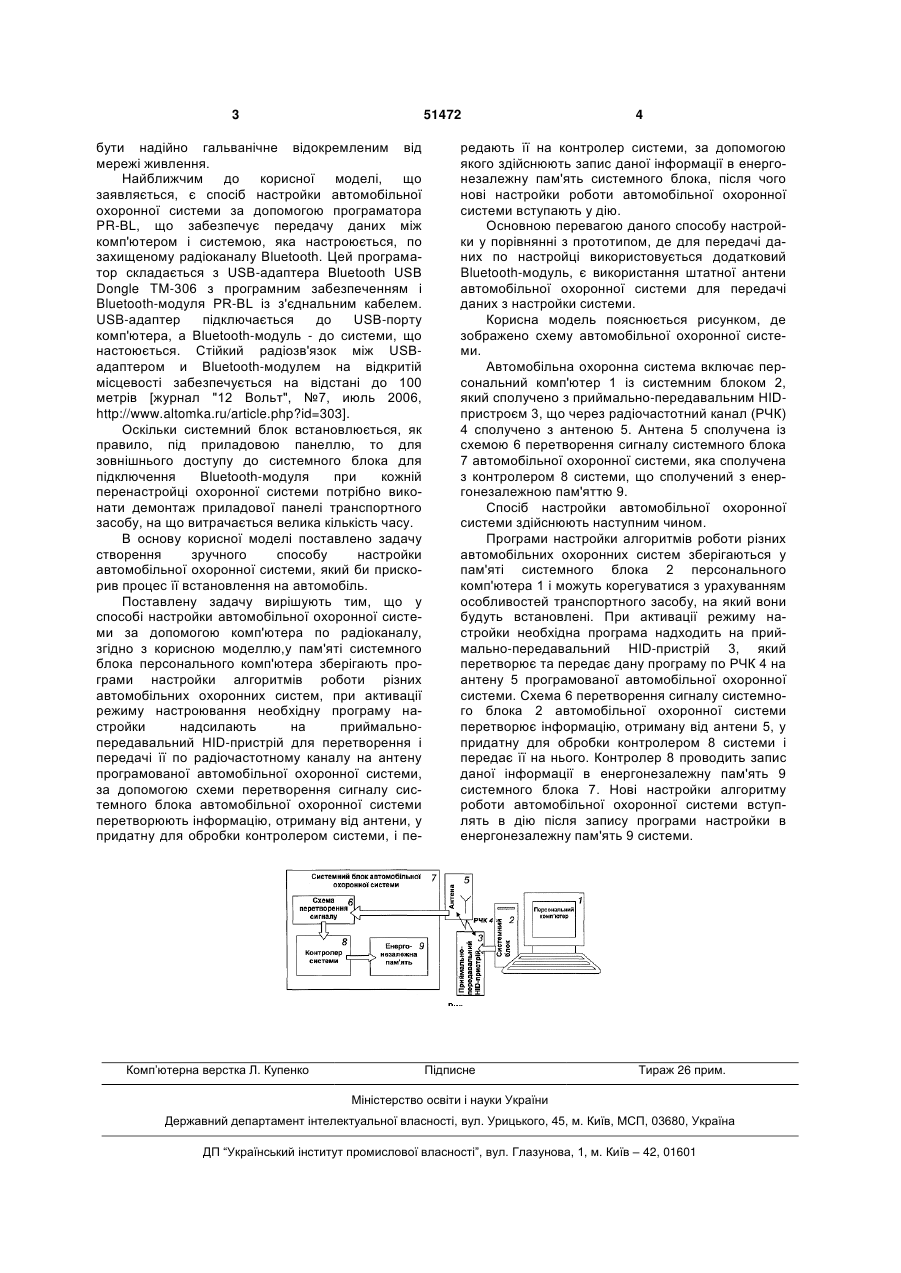

Спосіб настройки автомобільної охоронної системи за допомогою комп'ютера по радіоканалу, який відрізняється тим, що у пам'яті системного блока персонального комп'ютера зберігають програми настройки алгоритмів роботи різних автомобільних охоронних систем, при активації режиму 3 51472 бути надійно гальванічне відокремленим від мережі живлення. Найближчим до корисної моделі, що заявляється, є спосіб настройки автомобільної охоронної системи за допомогою програматора PR-BL, що забезпечує передачу даних між комп'ютером і системою, яка настроюється, по захищеному радіоканалу Bluetooth. Цей програматор складається з USB-адаптера Bluetooth USB Dongle TM-306 з програмним забезпеченням і Bluetooth-модуля PR-BL із з'єднальним кабелем. USB-адаптер підключається до USB-порту комп'ютера, а Bluetooth-модуль - до системи, що настоюється. Стійкий радіозв'язок між USBадаптером и Bluetooth-модулем на відкритій місцевості забезпечується на відстані до 100 метрів [журнал "12 Вольт", №7, июль 2006, http://www.altomka.ru/article.php?id=303]. Оскільки системний блок встановлюється, як правило, під приладовою панеллю, то для зовнішнього доступу до системного блока для підключення Bluetooth-модуля при кожній перенастройці охоронної системи потрібно виконати демонтаж приладової панелі транспортного засобу, на що витрачається велика кількість часу. В основу корисної моделі поставлено задачу створення зручного способу настройки автомобільної охоронної системи, який би прискорив процес її встановлення на автомобіль. Поставлену задачу вирішують тим, що у способі настройки автомобільної охоронної системи за допомогою комп'ютера по радіоканалу, згідно з корисною моделлю,у пам'яті системного блока персонального комп'ютера зберігають програми настройки алгоритмів роботи різних автомобільних охоронних систем, при активації режиму настроювання необхідну програму настройки надсилають на приймальнопередавальний НID-пристрій для перетворення і передачі її по радіочастотному каналу на антену програмованої автомобільної охоронної системи, за допомогою схеми перетворення сигналу системного блока автомобільної охоронної системи перетворюють інформацію, отриману від антени, у придатну для обробки контролером системи, і пе Комп’ютерна верстка Л. Купенко 4 редають її на контролер системи, за допомогою якого здійснюють запис даної інформації в енергонезалежну пам'ять системного блока, після чого нові настройки роботи автомобільної охоронної системи вступають у дію. Основною перевагою даного способу настройки у порівнянні з прототипом, де для передачі даних по настройці використовується додатковий Bluetooth-модуль, є використання штатної антени автомобільної охоронної системи для передачі даних з настройки системи. Корисна модель пояснюється рисунком, де зображено схему автомобільної охоронної системи. Автомобільна охоронна система включає персональний комп'ютер 1 із системним блоком 2, який сполучено з приймально-передавальним НIDпристроєм 3, що через радіочастотний канал (РЧК) 4 сполучено з антеною 5. Антена 5 сполучена із схемою 6 перетворення сигналу системного блока 7 автомобільної охоронної системи, яка сполучена з контролером 8 системи, що сполучений з енергонезалежною пам'яттю 9. Спосіб настройки автомобільної охоронної системи здійснюють наступним чином. Програми настройки алгоритмів роботи різних автомобільних охоронних систем зберігаються у пам'яті системного блока 2 персонального комп'ютера 1 і можуть корегуватися з урахуванням особливостей транспортного засобу, на який вони будуть встановлені. При активації режиму настройки необхідна програма надходить на приймально-передавальний HID-пристрій 3, який перетворює та передає дану програму по РЧК 4 на антену 5 програмованої автомобільної охоронної системи. Схема 6 перетворення сигналу системного блока 2 автомобільної охоронної системи перетворює інформацію, отриману від антени 5, у придатну для обробки контролером 8 системи і передає її на нього. Контролер 8 проводить запис даної інформації в енергонезалежну пам'ять 9 системного блока 7. Нові настройки алгоритму роботи автомобільної охоронної системи вступлять в дію після запису програми настройки в енергонезалежну пам'ять 9 системи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
