Опалювальний котел

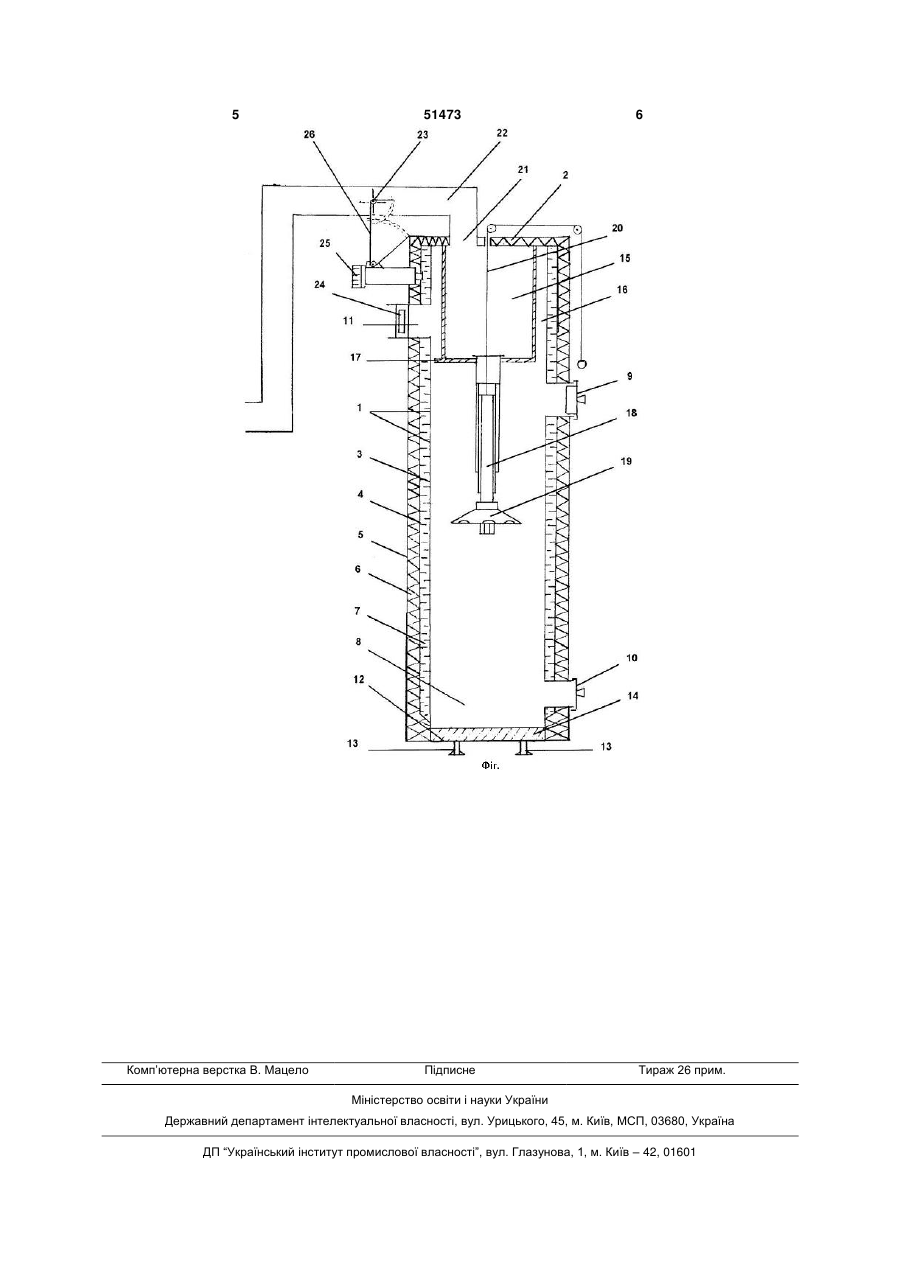

Опалювальний котел, який являє собою ємність з подвійною стінкою, заповненою водою, та який містить камеру згоряння, патрубки для підводу та відводу води, трубу подачі повітря у камеру згоряння зверху відносно палива через отвір, ви 3 51473 4 вдяки розташуванню заслінки безпосередньо в чний клапан 25, який за допомогою важеля 26 автрубі, що подає повітря, є можливість керування томатично регулює інтенсивність горіння палива. подачею повітря як термомеханічним клапаном, Опалювальний котел працює таким чином. так і за допомогою електричного сервоприводу. За допомогою троса 20, прикріпленого до внуКрім того можна встановити в систему подачі повітрішньої труби пристрою подачі повітря 18, розсітря канальний вентилятор, що дасть можливість ювач повітря 19 підтягують до дна проміжного циелектронного керування подачею повітря. Наявліндра 15. Через отвір завантаження палива 9 ність в отворі для відводу диму автоматичного або камеру згоряння 8 до верху заповнюють твердим ручного регулятора тяги дозволяє регулювати тяпаливом, трос відпускають і розсіювач повітря 19 гу, подаючи додаткове повітря в отвір для відводу опускається на дрова. По мірі згоряння палива і диму. зменшення його об'єму вогнище горіння опускаНа рисунку (Фіг.) подано поперечний переріз ється вниз. Розсіювач повітря 19, з'єднаний з труопалювального котла. бою пристрою подачі повітря 18, опираючись на Опалювальний котел являє собою циліндричробочу поверхню палива також опускається вниз. ну ємність 1 з кришкою 2 та подвійною стінкою, При цьому все тепло, що виділяється при згорянні внутрішньою 3 та зовнішньою 4, захисним корпупалива, через стінку передається воді. Повітря в сом 5 та теплоізоляційною обгорткою 6. Порожникамеру згоряння 8 попадає зовні приміщення по на 7 між стінками ємності 1 заповнена водою. В трубі 22 через отвір подачі повітря 21 та через циліндричній ємності 1 розміщена камера згоряння розсіювач повітря 19. Повітря в розсіювачі 19 роз8, яка має отвори завантаження палива 9 і видаподіляється таким чином, що частина повітря челення золи 10 з дверцятами, патрубки для підводу рез отвори розсіювача 19 попадає на краї вогнита відводу води (не показані), отвір для відводу ща. Повітря, що проникає у вогнище горіння через диму 11. До нижньої частини котла приварене дно наконечник бере участь у генерації та частково у 12, з ніжками 13, в яке залитий бетон 14. В серегорінні чадного газу (СО), а повітря, що проникає дині камери згоряння 8 у верхній її частині розтачерез отвори розсіювача 19 бере участь у горінні шований проміжний циліндр 15, між стінками якого СО. До камери згоряння 8 направляється така та внутрішньою стінкою камери згоряння 8 викокількість повітря, щоб вогнище ефективного горіннано щілину 16, по якій дим направляється уздовж ня становило 15-20 см висоти палива. стінки до отвору для відводу диму 11. Донну часВ процесі горіння твердого палива інтенсивно тину проміжного циліндра 15 обладнано виступом горить тільки верхня його частина, при цьому го17, який подовжує шлях диму до твору 11. Промірючий газ спалюється у контакті з повітрям з макжний циліндр 15 з'єднаний з пристроєм подачі посимальною тепловіддачею. вітря 18, який проходить через отвір, розташоваВ якості твердого палива можуть використовуний у донній частині проміжного циліндра 15 та ватися дрова, відходи деревини тощо. Потужність який з'єднаний з розсіювачем повітря 19. Розсіюопалювального котла залежить від площі поперевач повітря 19 виконаний у вигляді порожнистого чного перерізу камери згоряння. Інтенсивність годиска з наконечником в нижній частині у формі ріння палива регулюється автоматично за допомокуба, з'єднаного з трубою меншого діаметра пригою відкриття і закриття клапана 25. строю подачі повітря 18 за допомогою перехідниЧерез трубу 22, яка проходить через отвір у ка, при цьому на поверхнях порожнистого диска, а стіні котельні, забір повітря відбувається з зовні також на гранях наконечника виконано наскрізні приміщення, створюючи перепону виходу димових отвори. Пристрій подачі повітря 18 виконаний у газів з котла. Також перепона виходу димових гавигляді телескопічної конструкції, а саме поєднанзів в приміщення можна забезпечити виконавши ня труб різного діаметра, розташованих одна в канал забору повітря безпосередньо під обшивкою одній з можливістю переміщення одна відносно котла, забезпечивши тим самим додатковий підігіншої, або складається з трьох труб різного діамерів повітря, що потрапляє в камеру згоряння 8. А у тра. Площа найбільшого горизонтального перерізу випадку сильної зворотної тяги в димарі, димові розсіювача повітря дорівнює від 0,3 до 0,5 площі гази виходять на вулицю, а не в приміщення. Запоперечного перерізу камери згоряння. Розсіювач вдяки розташуванню заслінки 23 безпосередньо в повітря 19 за допомогою перехідника з'єднано з трубі 22, що подає повітря, є можливість керуванвнутрішньою трубою пристрою подачі повітря 18, ня подачею повітря як термомеханічним клапаном до якої прикріплено трос 20, що виходить назовні 25, так і за допомогою електричного сервопривоопалювального котла через кришку 2 на шківах. ду. Крім того можна встановити в систему подачі Отвір 21 у кришці 2 ємності 1 з'єднаний з трубою повітря канальний вентилятор, що дасть можли22, яка містить заслінки 23 проходить через отвір у вість електронного керування подачею повітря. У стіні котельні нижче верхньої частини котла, а в випадку надлишкової тяги у димоході регулятор отворі для відводу диму 11 додатково встановлетяги 24 автоматично або вручну привідкривається, ний автоматичний або ручний регулятор тяги 24. У подаючи повітря в отвір для відводу диму, що заверхній частині котла встановлений термомеханібезпечує необхідну для роботи котла тягу. 5 Комп’ютерна верстка В. Мацело 51473 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
