Пристрій для електричного опалювання
Номер патенту: 5169
Опубліковано: 15.02.2005
Автори: Ковальчук Сергій Володимирович, Ісаєв Валентин Олександрович, Очеретяний Віталій Григорович, Пущик Олександр Олександрович, Кулюкін Сергій Васильович, Малиновський Микола Григорович
Формула / Реферат
Пристрій для електричного опалювання, що включає трубчасті електронагрівальні елементи, який відрізняється тим, що оснащений металевим каркасом з розташованим на ньому захисним екраном та ізоляторами, при цьому трубчасті електронагрівальні елементи закріплені на ізоляторах за допомогою скоб та шпильок і встановлені в металічному каркасі вздовж бокових стін салону вагона.
Текст

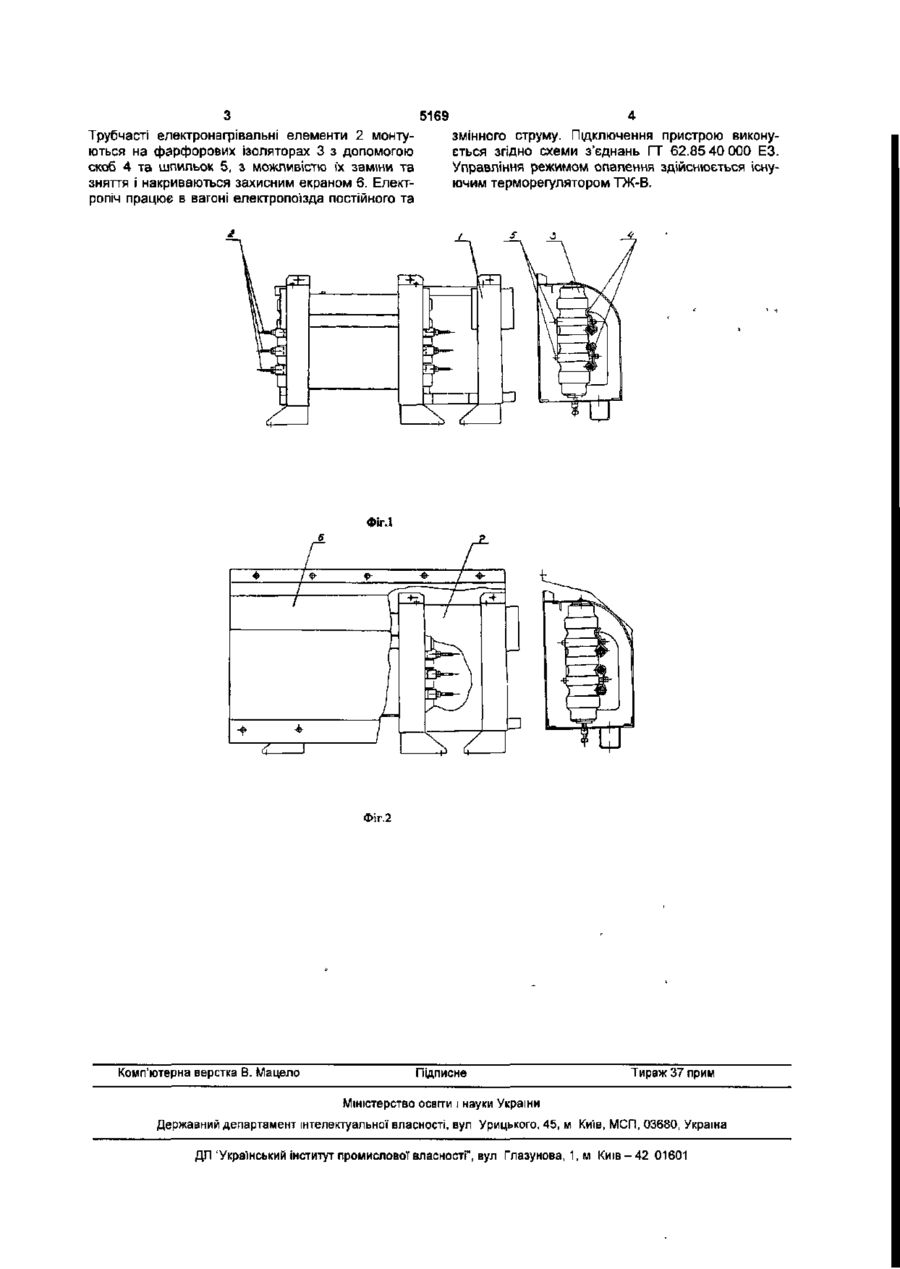

Пристрій для електричного опалювання, що включає трубчасті електронагрівальні елементи, який відрізняється тим, що оснащений металевим каркасом з розташованим на ньому захисним екраном та ізоляторами, при цьому трубчасті електронагрівальні елементи закріплені на ізоляторах за допомогою скоб та шпильок І встановлені в металічному каркасі вздовж бокових стін салону вагона. ізоляторами, скобами та шпильками, при цьому трубчасті електронагрівальні елементи закріплені на ізоляторах за допомогою скоб та шпильок і встановлені в металічному каркасі вздовж бокових стін салону вагона. Розташування трубчастих електронагрівальних елементів, закріплених на ізоляторах за допомогою скоб та шпильок, вздовж бокових стін салону вагона, забезпечує покращення комфортності в салоні вагона. На Фіг.1, 2 представлено запропонований пристрій для електричного опалення, на Фіг.З, 4 - те ж, із захисним екраном і знімною накладкою. Пристрій для електричного опалювання салону вагону представляє собою нагрівний блок, змонтований на металевому каркасі 1 Нагрівний блок складається з трьох трубчастих електронагрівальних елементів 2 - типу ТЕН - 78А13/0.8 220; ТУ 16531.690-80. Трубчасті електронагрівальні елементи 2 монтуються на фарфорових ізоляторах 3 з допомогою скоб 4 та шпильок 5. Для захисту електронагрівальних елементів 2 від попадання різних предметів на металевому каркасі 1 встановлений захисний екран 6. Для зручності підключення трубчастих електронагрівальних елементів 2 на металевому каркасі 1 розташована знімна накладка 7. Пристрій працює таким чином. Металевий каркас 1 з нагрівним блоком розташовують вздовж бокових стін салону вагона для створення теплової завіси вздовж вікон вагона. CD Ю 5169 Трубчасті електронагрівальні елементи 2 монтуються на фарфорових ізоляторах 3 з допомогою скоб 4 та шпильок 5, з можливістю їх заміни та зняття і накриваються захисним екраном 6. Електропіч працює в вагоні електропоїзда постійного та змінного струму. Підключення пристрою виконується згідно схеми з'єднань ГТ 62.85 40 000 ЕЗ. Управління режимом опалення здійснюється існуючим терморегулятором ТЖ-В. ФІГ.1 Фіг.2 Комп'ютерна верстка В. Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП'Український інститут промислової власності", вул Глазунова, 1, м К и і в - 4 2 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for electric heating
Автори англійськоюKaliukin Serhii Vasyliovych, Malynovskyi Mykola Hryhorovych, Kovalchuk Serhii Volodymyrovych, Ocheretianyi Vitalii Hryhorovych
Назва патенту російськоюУстройство для электрического отопления
Автори російськоюКулюкин Сергей Васильевич, Малиновский Николай Григорьевич, Ковальчук Сергей Владимирович, Очеретяный Виталий Григорьевич
МПК / Мітки
МПК: H05B 1/00
Мітки: опалювання, пристрій, електричного
Код посилання
<a href="https://ua.patents.su/2-5169-pristrijj-dlya-elektrichnogo-opalyuvannya.html" target="_blank" rel="follow" title="База патентів України">Пристрій для електричного опалювання</a>
