Формула / Реферат

Пристрій для вимірювання напруженості електричного поля, що містить у собі вимірювальний перетворювач, який виконано у вигляді двох плоскопаралельних металевих пластин, що з'єднані через кабельну лінію передачі інформації з реєструючим пристроєм, який відрізняється тим, що між вимірювальним перетворювачем та кабельною лінією передачі інформації встановлено емітерний повторювач, живлення якого здійснюється по кабельній лінії передачі інформації.

Текст

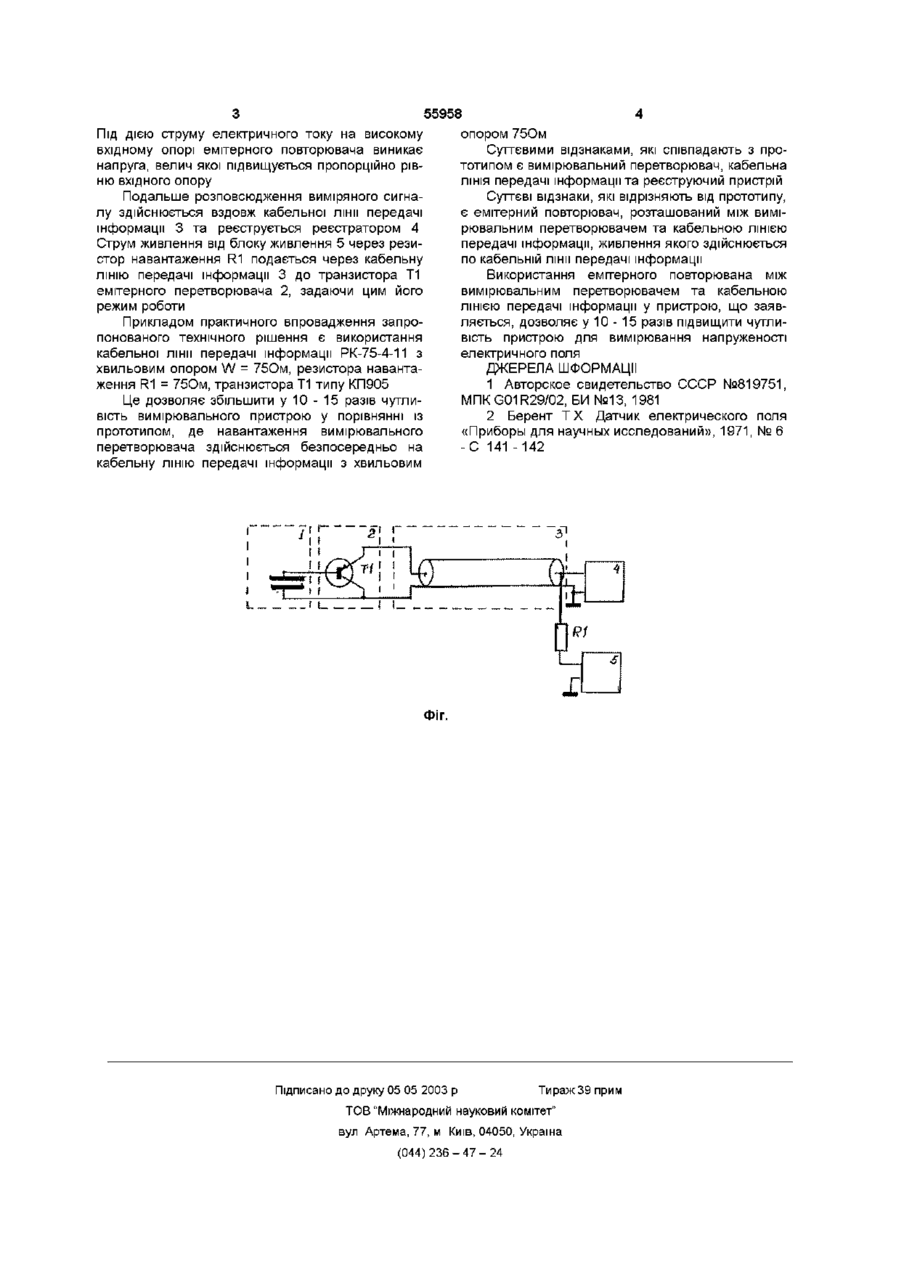

Пристрій для вимірювання напруженості електричного поля, що містить у собі вимірювальний перетворювач, який виконано у вигляді двох плоскопаралельних металевих пластин, що з'єднані через кабельну ЛІНІЮ передачі інформації з реєструючим пристроєм, який відрізняється тим, що між вимірювальним перетворювачем та кабельною ЛІНІЄЮ передачі інформації встановлено емітерний повторювач, живлення якого здійснюється по кабельній лінії передачі інформації вача, живлення якого здійснюють по кабельній лінії передачі інформації До складу пристрою надходить вимірювальний перетворювач 1, до якого під'єднано емітерний перетворювач 2, який у свою чергу через кабельну ЛІНІЮ передачі інформації 3 під'єднано до реєструючого пристрою 4 (фиг 1) Центральний провідник кабельної лінії передачі інформації одночасно через резистор навантаження R1 під'єднано до позитивної клеми блока живлення 5, інша клема якого під'єднана до оболонки кабельної лінії передачі інформації Транзистор Т1 емітерного повторювача 2, розташовано безпосередньо у емностного перетворювача 1 База транзистора Т1 під'єднана до однієї з плоскопаралельних пластин ємнісного перетворювача 1, а колектор під'єднано одночасно до другої з пластин та оболонки кабельної лінії передачі інформації 3 Емітер транзистора Т1 під'єднано до центрального провідника кабельної лінії передачі інформації З Працює пристрій наступним чином При розташуванні вимірювального перетворювача 1 у електричному полі на його обкладинках виникає різниця потенціалів, під дією якої виникає струм електричного току, який подається до входу емітерного перетворювача 2 Емітерний повторювач має високий вхідний опір та низький вихідний опір, який дозволяє узгоджувати його з кабельною ЛІНІЄЮ передачі інформації, що має невеликий вхідний опір Вимірювальний перетворювач ємнісного типу під'єднано до високого вхідного опору емітерного повторювача 00 ю о> ю ю Під ДІЄЮ струму електричного току на високому вхідному опорі емітерного повторювача виникає напруга, велич якої підвищується пропорційно рівню вхідного опору Подальше розповсюдження виміряного сигналу здійснюється вздовж кабельної лінії передачі інформації 3 та реєструється реєстратором 4 Струм живлення від блоку живлення 5 через резистор навантаження R1 подається через кабельну ЛІНІЮ передачі інформації 3 до транзистора Т1 емітерного перетворювача 2, задаючи цим його режим роботи Прикладом практичного впровадження запропонованого технічного рішення є використання кабельної лінії передачі інформації РК-75-4-11 з хвильовим опором W = 750м, резистора навантаження R1 = 750м, транзистора Т1 типу КП905 Це дозволяє збільшити у 10 - 15 разів чутливість вимірювального пристрою у порівнянні із прототипом, де навантаження вимірювального перетворювача здійснюється безпосередньо на кабельну ЛІНІЮ передачі інформації з хвильовим 55958 опором 750м Суттєвими відзнаками, які співпадають з прототипом є вимірювальний перетворювач, кабельна ЛІНІЯ передачі інформації та реєструючий пристрій Суттєві відзнаки, які відрізняють від прототипу, є емітерний повторювач, розташований між вимірювальним перетворювачем та кабельною ЛІНІЄЮ передачі інформації, живлення якого здійснюється по кабельній лінії передачі інформації Використання емітерного повторювана між вимірювальним перетворювачем та кабельною ЛІНІЄЮ передачі інформації у пристрою, що заявляється, дозволяє у 10 - 15 разів підвищити чутливість пристрою для вимірювання напруженості електричного поля ДЖЕРЕЛА ШФОРМАЦІІ 1 Авторское свидетельство СССР №819751, MnKG01R29/02, БИ №13, 1981 2 Берент Т Х Датчик електрического поля «Приборы для научных исследований», 1971, № 6 -С 141 -142 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Device for measuring electric field intensity

Автори англійською

Serkov Oleksandr Anatoliiovych

Назва патенту російською

Устройство для измерения напряженности электрического поля

Автори російською

Серков Александр Анатольевич

МПК / Мітки

МПК: G01R 29/02

Мітки: напруженості, вимірювання, поля, пристрій, електричного
