Пристрій для електричного стикового з’єднання залізничних рейок

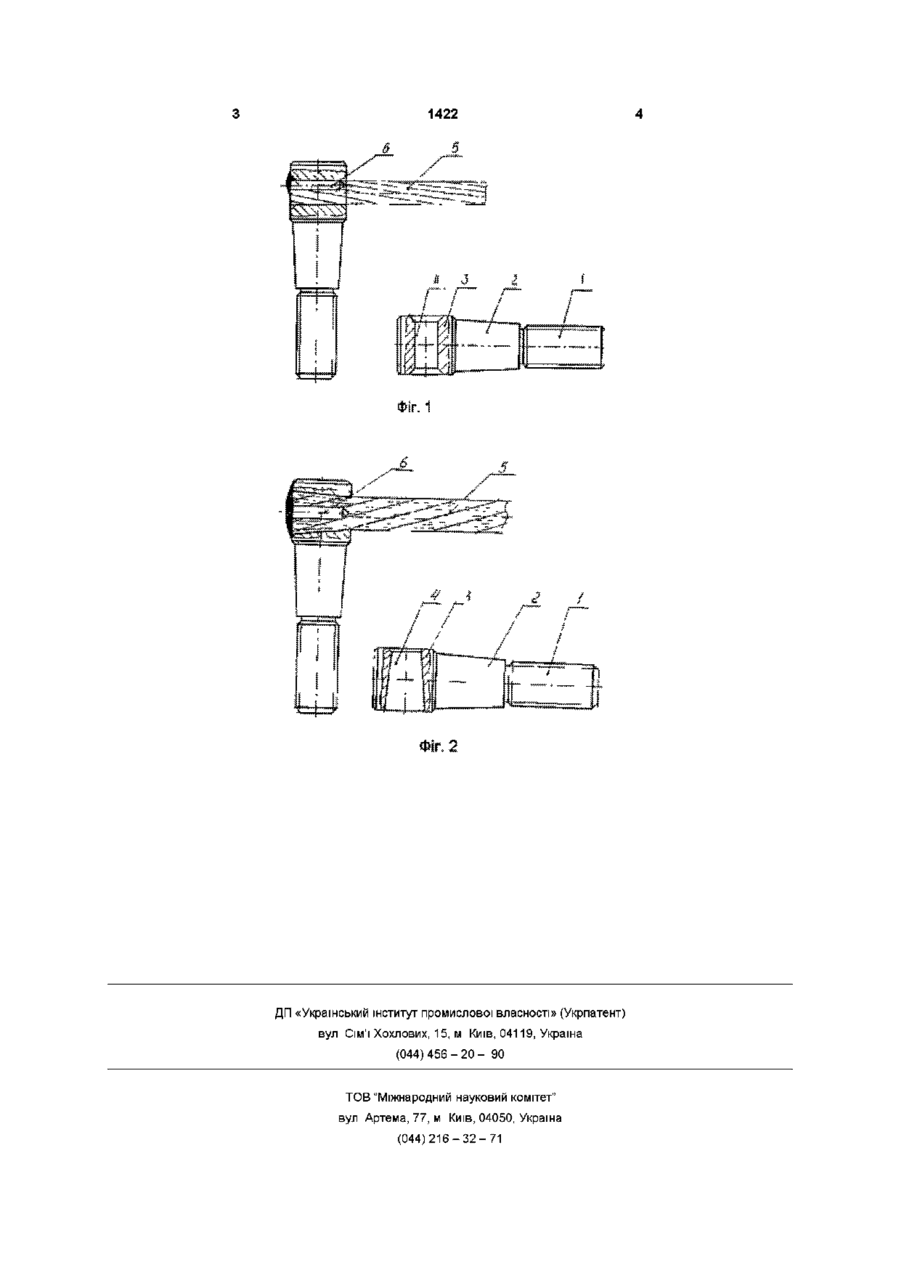

Пристрій для електричного стикового з'єднання залізничних рейок, що складається з мідного проводу та штепселя з циліндричним отвором у головці, який відрізняється тим, що містить сталевий канат, вставлений у конічний отвір головки штепселя, кінець якого закріплений штифтом і приварений разом зі штифтом до поверхні головки Пристрій для електричного стикового з'єднання залізничних рейок призначений для кріплення до сталевих канатів при виготовленні дросельних перемичок та стрілочних з'єднань, для створення електричного з'єднання частин ізольованих стрілочне - колійних секцій із метою перепуску змінного тягового струму на електрифікованих залізницях ВІДОМІ конструкції пристроїв для електричного стикового з'єднання залізничних рейок - штепселя, що мають різьбову частину 1, конусну частину 2, голівку 3 з циліндричним отвором 4 для кріплення мідного гнучкого дроту 5 для установки з'єднувачів і перемичок на ділянках з електротягою змінного струму Серед них штепсель (фігура 1), описаний у технічній літературі ["Монтаж устройств железнодорожной автоматики и телемеханики", авторы Э Е Асе, А Я Гончаров, В В Паличев, издание второе переработанное и дополненное, Москва "Транспорт" 1988 г ] Прототипом пристрою для електричного стикового з'єднання залізничних рейок (болташтепселя) є штепсель, описаний у технічній літературі "Монтаж устройств железнодорожной автоматики и телемеханики" Мідний дріт вставлений у циліндричний отвір штепселя, закріплений штифтом 6, що запресований між стінкою отвору і мідним дротом Вставка приварена до поверхні голівки Основний недолік такого пристрою - відсутність надійного закріплення мідного дроту по всьому периметру отвору, що призводить до зниження надійності з'єднання і стабільності електричного контакту В основу корисної моделі поставлено завдання - підвищення надійності закріплення дроту і стабільності електричного контакту Для цього в запропонованому пристрої отвір у ГОЛІВЦІ виготовлено конічним Конструктивна схема корисної моделі представлена на фігурі 2 Пристрій складається з різьбової частини 1, конусної частини 2, голівки 3 із конічним отвором 4 для встановлення каната Мідний дріт замінений на сталевий канат 5 Канат закріплений штифтом Штифт і кінець каната приварені до поверхні голівки Конічний отвір пристрою разом із штифтом і зварюванням забезпечує надійне з'єднання каната і пристрою, а також стабільність електричного контакту Перелік фігур фігура 1 - конструктивна схема існуючого штепселя фігура 2 - конструктивна схема корисної моделі, що заявляється Пристрій (болт-штепсель) виготовляється на універсальному обладнанні 1422 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
