Спосіб ультразвукового очищення

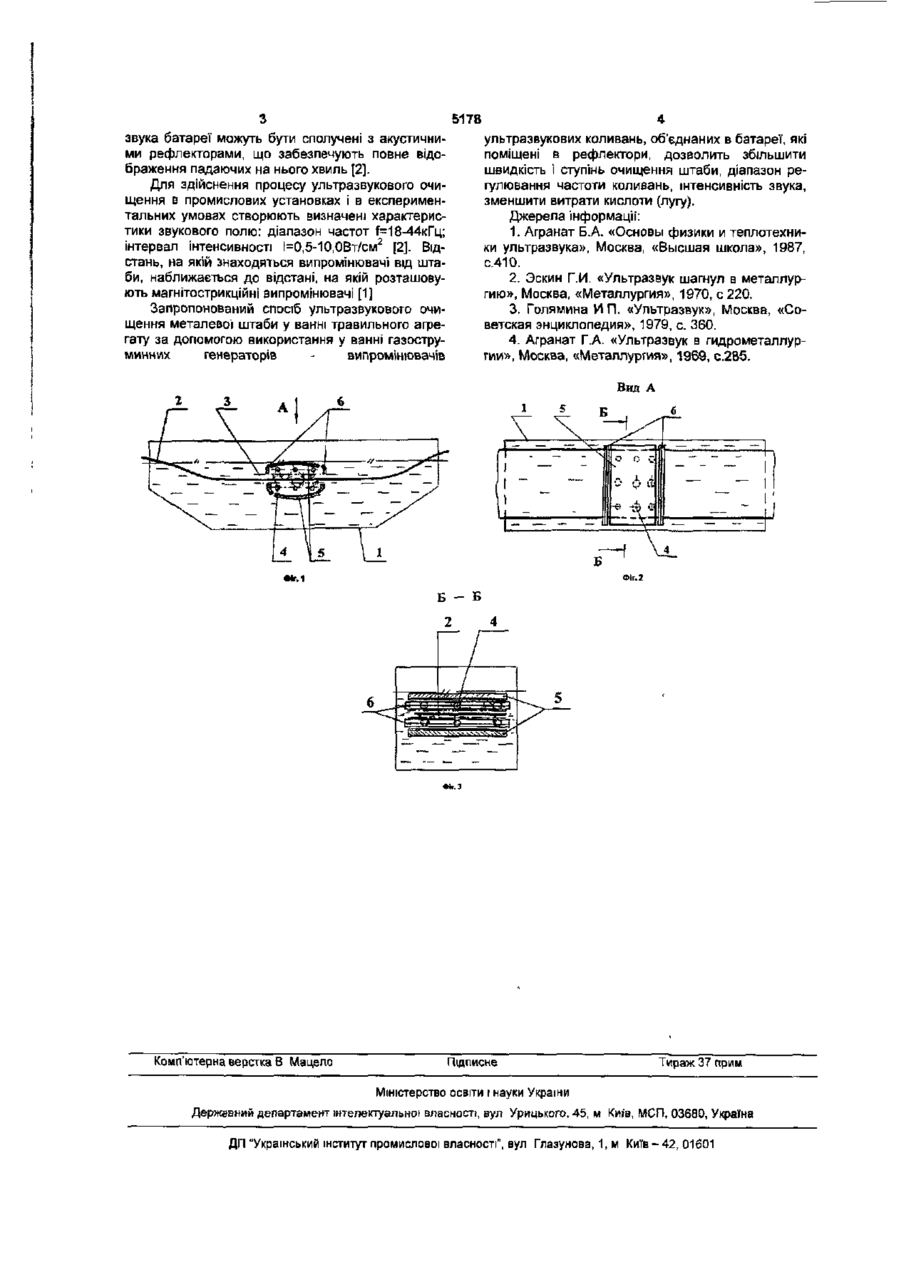

1. Спосіб ультразвукового очищення металевої штаби у ванні травильного агрегату, що включає очищення хімічно активним розчином із впливом ультразвукових коливань, який відрізняється тим, що як джерело ультразвукових коливань за стосовують газоструминні генераторивипромінювачі. 2. Спосіб за п. 1, який відрізняється тим, що як робоче тіло в газоструминних генераторахвипромінювачах використовують пар. 3. Спосіб за п. 2, який відрізняється тим, що газоструминні генератори-випромінювачі об'єднують в батареї. 4. Спосіб за п. З, який відрізняється тим, що батареї газоструминних генераторів-випромінювачів поміщають в рефлектори. Корисна модель відноситься до галузі ультразвукової обробки матеріалів. Знаходить застосування в прокатному виробництві для ультразвукового очищення поверхні металевої штаби від забруднення. Аналогом є, застосоване для видалення окалини, залишків шламу, технологічних змащень і інших забруднень з поверхні штаби в прокатному виробництві, спосіб хімічного очищення агресивними розчинами, механічне очищення й ультразвукове [І]. Хімічне очищення включає руйнування і видалення окалини, що відбуваються під дією хімічних реакцій, наприклад: травлення [2], хімічного знежирення штаби в агрегатах цехів холодної прокатки листів. Механічне очищення в щітковомиючих машинах. У товстолистових станах для видалення окалини і сторонніх матеріалів з поверхні листа застосовується вогневе очищення на машинах вогневої обробки. Ультразвукове очищення включає кавітацію, акустичні плини, тискзвукового випромінювання, звукокапілярні ефекти [1] [3]. шенні швидкості і ступеню очищення штаби, діапазону регулювання частоти коливань, інтенсивності звуку, скороченні витрати кислоти (лугу) Рішенням задачі є застосування способу ультразвукового очищення металевої штаби у ванні травильного агрегату, що включає очищення хімічно активним розчином Із впливом ультразвукових коливань, де в якості джерела ультразвукових коливань застосовують газоструминні генераторивипромінювачі. В якості робочого тіла в газоструминних генераторах-випромінювачах використовується пар. Газоструминні генераторивипромінювачі об'єднані в батареї, які поміщені в рефлектори. Сутність корисної моделі зображена на кресленнях, де: на Фіг.1 - ванна травлення (загальний вид); на Фіг.2 - вид А по Фіг.1 (ванна травлення); на Фіг.З - перетин Б-Б по Фіг.1 (ванна травлення); Через ванну 1 (Фіг. 1, 2), заповнену розчином, пропускають металеву штабу 2 крізь захисні грати З і газоструминні генератори - випромінювачі 4, об'єднані в батареї і поміщені в сферичні 5 і параболічні 6 рефлектори. Ультразвукові коливання створюються струменем пару, що подається до генераторів - випромінювачів Батареї газоструминних генераторів - випромінювачів (ФІг.З) застосовують для підвищення потужності випромінювання і створення спрямованого фронту звука. Для підвищення інтенсивності Прототипом є спосіб ультразвукового очищення металевої штаби у ванні травильного агрегату з різними типами генераторів - випромінювачів ультразвукових коливань: п'єзоелектричними, магнітострикційними, феритними, гідродинамічними [1] [4]. Недоліком цих способів є мала швидкість очищення через відсутність обміну розчину на поверхні штаби, що очищується. Задача корисної моделі складається в збіль 00 5178 звука батареї можуть бути сполучені з акустичними рефлекторами, що забезпечують повне відображення падаючих на нього хвиль [2]. Для здійснення процесу ультразвукового очищення в промислових установках і в експериментальних умовах створюють визначені характеристики звукового полю: діапазон частот Т=18-44кГц; інтервал інтенсивності І=0,5-10,0Вт/см2 [2]. Відстань, на якій знаходяться випромінювачі від штаби, наближається до відстані, на якій розташовують магнітострикційні випромінювачі [1] Запропонований спосіб упьтразвукового очищення металевої штаби у ванні травильного агрегату за допомогою використання у ванні газоструминних генераторів випромінювачів Комп'ютерна верстка В Мацело ультразвукових коливань, об'єднаних в батареї, які поміщені в рефлектори, дозволить збільшити швидкість і ступінь очищення штаби, діапазон регулювання частоти коливань, інтенсивність звука, зменшити витрати кислоти (лугу). Джерела інформації: 1. Агранат Б.А. «Основы физики и теплотехники ультразвука», Москва, «Высшая школа», 1987, с.410. 2. Эскин Г.И. «Ультразвук шагнул в металлургию», Москва, «Металлургия», 1970, с 220. 3. Голямина И П. «Ультразвук», Москва, «Советская энциклопедия», 1979, с. 360. 4. Агранат Г.А. «Ультразвук в гидрометаллургии», Москва, «Металлургия», 1969, с.285. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
