Люк колодязя телефонної каналізації

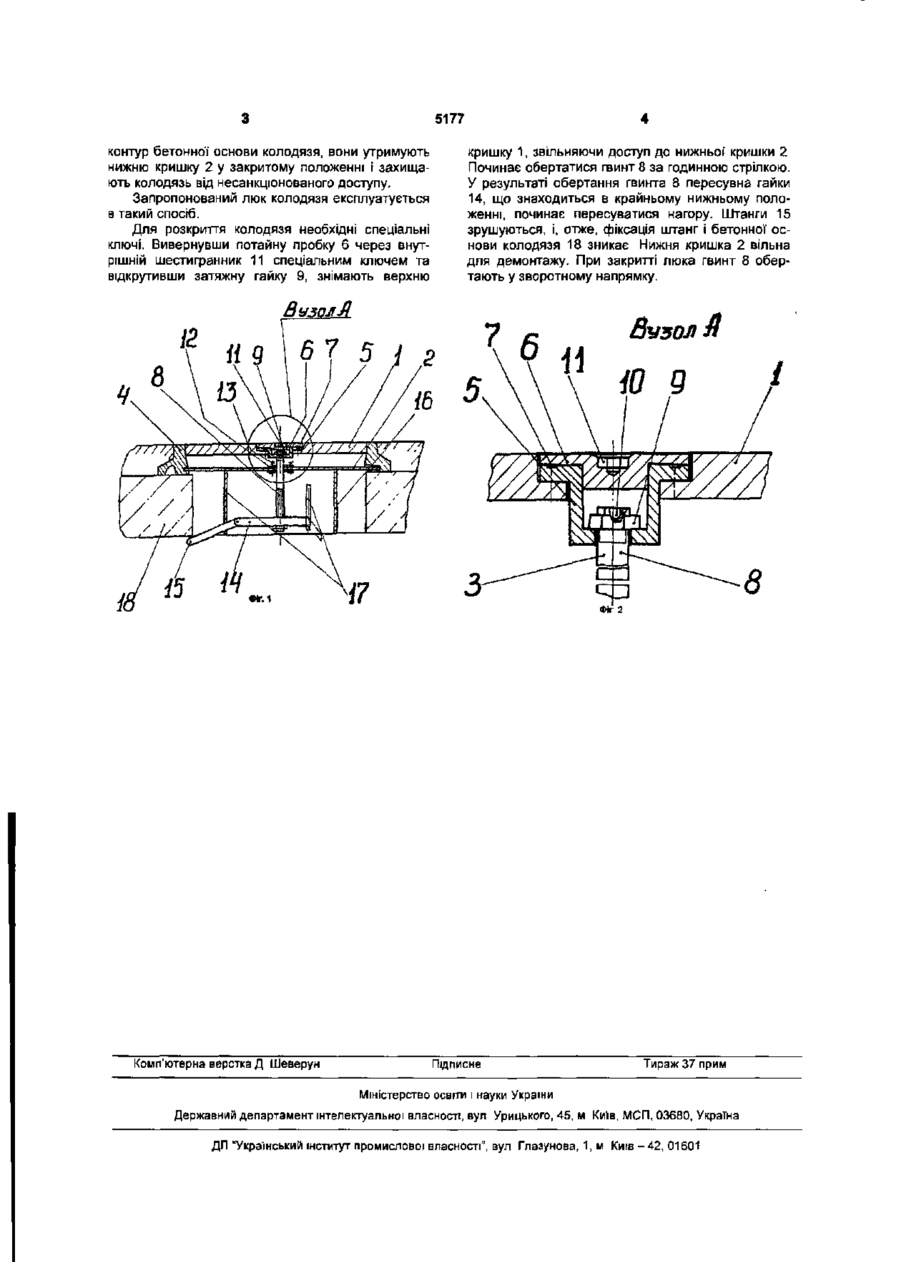

Люк колодязя телефонної каналізації, що містить встановлені в корпусі верхню і нижню кришки, який відрізняється тим, що в кришках змонтований запірний пристрій, встановлений з можливістю фіксації нижньої кришки в нерухомому положенні, а верхня кришка кінематично зв'язана з нижньою Корисна модель відноситься до галузі захисту колодязів телефонної каналізації Уже відомі колодязі телефонної каналізації, обладнані чавунними люками легкого типу в ПІШОХІДНІЙ частині і важкого типу в проїзній частині вулиць і проїздів, що відповідають вимогам ГОСТ 8591-76 "Люки для кабельных колодцев телефонной канализации" Як прототип вибраний люк колодязя телефонної каналізації, що містить встановлені в корпусі верхню і нижню кришки (див. ГОСТ 8591-76). Недоліком типових залізобетонних колодязів є відсутність захисту колодязів від несанкціонованого доступу в телефонну каналізацію, то призводить до викрадення кришок колодязів і деталей телефонної каналізації. В основу корисної моделі поставлена задача захисту колодязів телефонної каналізації від несанкціонованого доступу шляхом установки запірного пристрою. Поставлена задача вирішується тим, що в люку колодязя телефонної каналізації, що містить встановлені в корпусі верхню і нижню кришки, відповідно до корисної моделі, у кришках змонтований запірний пристрій, встановлений з можливістю фіксацм нижньої кришки у нерухомому положенні, а верхня кришка кінематично зв'язана з нижньою. Завдяки новій сукупності ознак корисної моделі колодязь телефонної каналізації надійно захищений від несанкціонованого доступу і, отже, від розкрадання його кришок і деталей Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких: На Фіг.1 - зображено люк колодязя телефонної каналізації (подовжній розріз) у закритому положенні; На Фіг.2 - зображено втулку та потайну пробку, встановлені у верхній кришці люка, а також фіксування гвинта за допомогою гайки до верхньої кришки. На потайній пробці і гвинті видні шестигранники. Корисна модель включає верхню 1 і нижню 2 кришки та запірний пристрій 3, встановлені в корпусі 4 колодязя телефонної каналізації. У верхній кришці люка 1 встановлена втулка 5 із вкрученою в неї потайною пробкою 6 У втулці 5, закріпленій до верхньої кришки 1 кріпильними гвинтами 7, виконаний отвір під гвинт 8 із затяжною гайкою 9. Для обертання гвинта 8 у верхній його частині нарізаний внутрішній шестигранник 10. Затягування гайкою 9 забезпечує нерухомість нижньої кришки в закритому стані люка і кінематичний зв'язок верхньої і нижньої кришок. У потайній пробці 6, що обмежує доступ до гвинта 8 і затяжної гайки 9, виконаний внутрішній шестигранник 11 під спеціальний ключ для демонтажу. Вільне обертання гвинта 8 до нижньої кришки 2 досягається шляхом обхвату планками 12 завуженого в діаметрі відрізка гвинта 8 і закріплення їх болтами 13 до нижньої кришки 2. У нижній частині гвинта 8 нарізана різьба, де встановлена пересувна гайка 14 із трьома штангами 15, що вільно обертаються. Крім того, до нижньої кришки 2 приварюється обичайка 16, у якій по усій висоті вирізані три вертикальні пази 17, розташовані у плані під 120°. По цих пазах 17, як по напрямних, пересуваються штанги 15. Спираючись на край паза 17 І ЧІПЛЯЮЧИСЬ за Ю 5177 контур бетонної основи колодязя, вони утримують нижню кришку 2 у закритому положенні і захищають колодязь від несанкціонованого доступу. Запропонований люк колодязя експлуатується в такий спосіб. Для розкриття колодязя необхідні спеціальні ключі. Вивернувши потайну пробку 6 через внутрішній шестигранник 11 спеціальним ключем та відкрутивши затяжну гайку 9, знімають верхню іі 9 \б7 кришку 1, звільняючи доступ до нижньої кришки 2 Починає обертатися гвинт 8 за годинною стрілкою. У результаті обертання гвинта 8 пересувна гайки 14, що знаходиться в крайньому нижньому положенні, починає пересуватися нагору. Штанги 15 зрушуються, І, отже, фіксація штанг і бетонної основи колодязя 18 зникає Нижня кришка 2 вільна для демонтажу. При закритті люка гвинт 8 обертають у зворотному напрямку. ВУЗОЛ 5 А 8 Комп'ютерна верстка Д Шеверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
