Рідинно-масляний радіатор

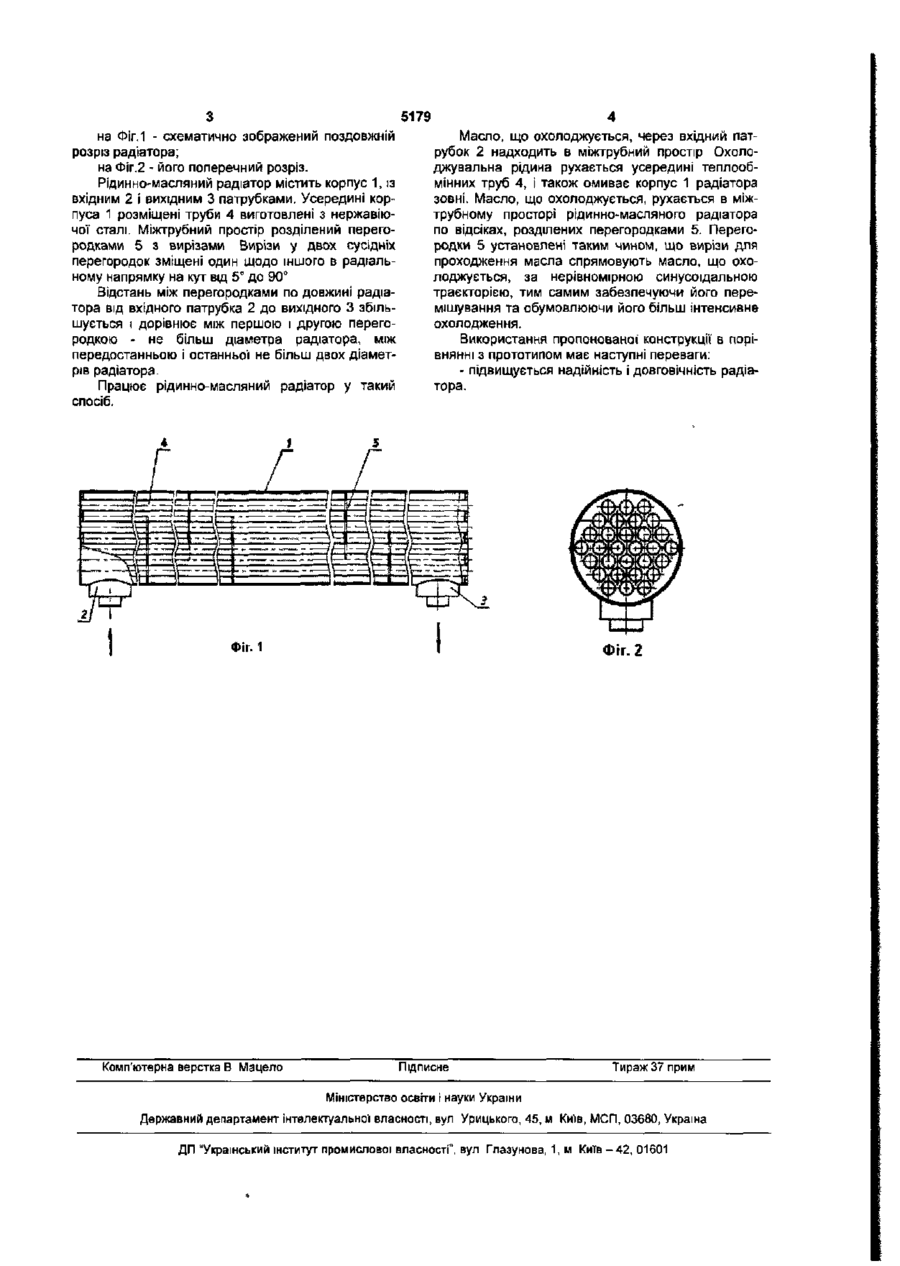

1. Рідинно-масляний радіатор, що містить корпус із вхідним і вихідним патрубками, усередині якого розміщені труби, а міжтрубний простір розділений перегородками з вирізами, які розташовані зі зсувом вирізу один щодо іншого в радіальному напрямку, який відрізняється тим, що труби виконані гладкими, а міжтрубний простір розділений перегородками на нерівномірні ділянки, які мають більшу довжину в напрямку від вхідного патрубка до вихідного. 2 Рідинно-масляний радіатор за п 1, який відрізняється тим, що труби виконані з нержавіючо)1 сталі. 3. Рідинно-масляний радіатор за пп 1, 2, який відрізняється тим, що відстань між першою і другою перегородками по напрямку від вхідного патрубка дорівнює діаметрові радіатора, а між передостанньою й останньою перегородками дорівнює двом діаметрам радіатора. 4. Рідинно-масляний радіатор за пп 1, 2, 3, який відрізняється тим, що вирізи двох сусідніх перегородок зміщені відносно один одного на кут від 5° до 90°. Корисна модель відноситься до області машинобудування і стосується конструкції' рїдинномасляних радіаторів. Відома конструкція рідинно-масляного радіатора що містить корпус, у якому розміщені теплообмінні труби з оребренням (пат. на корисну модель UA №657, опублікований бюл. №5, 2000р.). Міжтрубний простір розділений перегородками з вирізами. На корпусі маються вхідний і вихідний патрубки. Відоме технічне рішення дозволяє одержати високий коефіцієнт тепловіддачі, але до недоліків його усе-таки варто віднести невисоку надійність, швидкий вихід з ладу труб з оребрением, обумовлений явищем кавітації в місцях оребрення. В основу корисної моделі поставлена задача створення високонадійного рідинно-масляного радіатора, у якому при збереженні високого коефіцієнта тепловіддачі збільшується надійність і довговічність радіатора Поставлена задача досягається тим, що в рідинно-масляному радіаторі, який має корпус із вхідним і вихідним патрубком, усередині розміщені труби, а міжтрубний простір розділений перегородками з вирізами и розташованими зі зсувом вирізу, відповідно до винаходу, труби виконані гладкими, а міжтрубний простір розділений перегородками на нерівномірні ділянки, які мають більшу довжину в напрямку від вхідного патрубка до вихідного. Труби можуть бути виконані з нержавіючої сталі. Відстань між першою і другою перегородкою по напрямку від вхідного патрубка може дорівнювати діаметрові радіатора, а між передостанньою й останньою перегородкою може дорівнювати двом діаметрам радіатора. Вирізи двох сусідніх перегородок можуть бути зміщені один щодо іншого на кут від 5° до 90°. Виконання труб гладкими з нержавіючої сталі дозволяє уникнути явища кавітації, яке передчасно руйнує труби і, яке мало місце в прототипі Збільшення відстані по довжині радіатора від вхідного патрубка між перегородками дозволяє подовжити шлях проходження охолоджуваного масла, що спочатку має, більш високу температуру і яка знижується в міру просування по радіаторові Використання сукупності всіх істотних ознак, включаючи відмінні, дозволить підвищити надійність радіатора і довговічність при збереженні високого коефіцієнту тепловіддачі. Сутність корисної моделі пояснюється кресленнями: о 5179 на Фіг. 1 - схематично зображений поздовжній розріз радіатора; на Фіг.2 - його поперечний розріз. Рідинно-масляний радіатор містить корпус 1, із вхідним 2 і вихідним 3 патрубками. Усередині корпуса 1 розміщені труби 4 виготовлені з нержавіючої сталі. Міжтрубний простір розділений перегородками 5 з вирізами Вирізи у двох сусідніх перегородок зміщені один щодо іншого в радіальному напрямку на кут від 5° до 90" Відстань між перегородками по довжині радіатора від вхідного патрубка 2 до вихідного 3 збільшується і дорівнює між першою і другою перегородкою - не більш діаметра радіатора, між передостанньою і останньої не більш двох діаметрів радіатора. Працює рідинно-масляний радіатор у такий спосіб. Масло, що охолоджується, через вхідний патрубок 2 надходить в міжтрубний простір Охолоджувальна рідина рухається усередині теплообмінних труб 4, і також омиває корпус 1 радіатора зовні. Масло, що охолоджується, рухається в міжтрубному просторі рідинно-масляного радіатора по відсіках, розділених перегородками 5. Перегородки 5 установлені таким чином, що вирізи для проходження масла спрямовують масло, що охолоджується, за нерівномірною синусоїдальною траєкторією, тим самим забезпечуючи його перемішування та обумовлюючи його більш інтенсивне охолодження. Використання пропонованої конструкції в порівнянні з прототипом має наступні переваги: - підвищується надійність і довговічність радіатора. Фіг.2 Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
