Спосіб зведення насипу

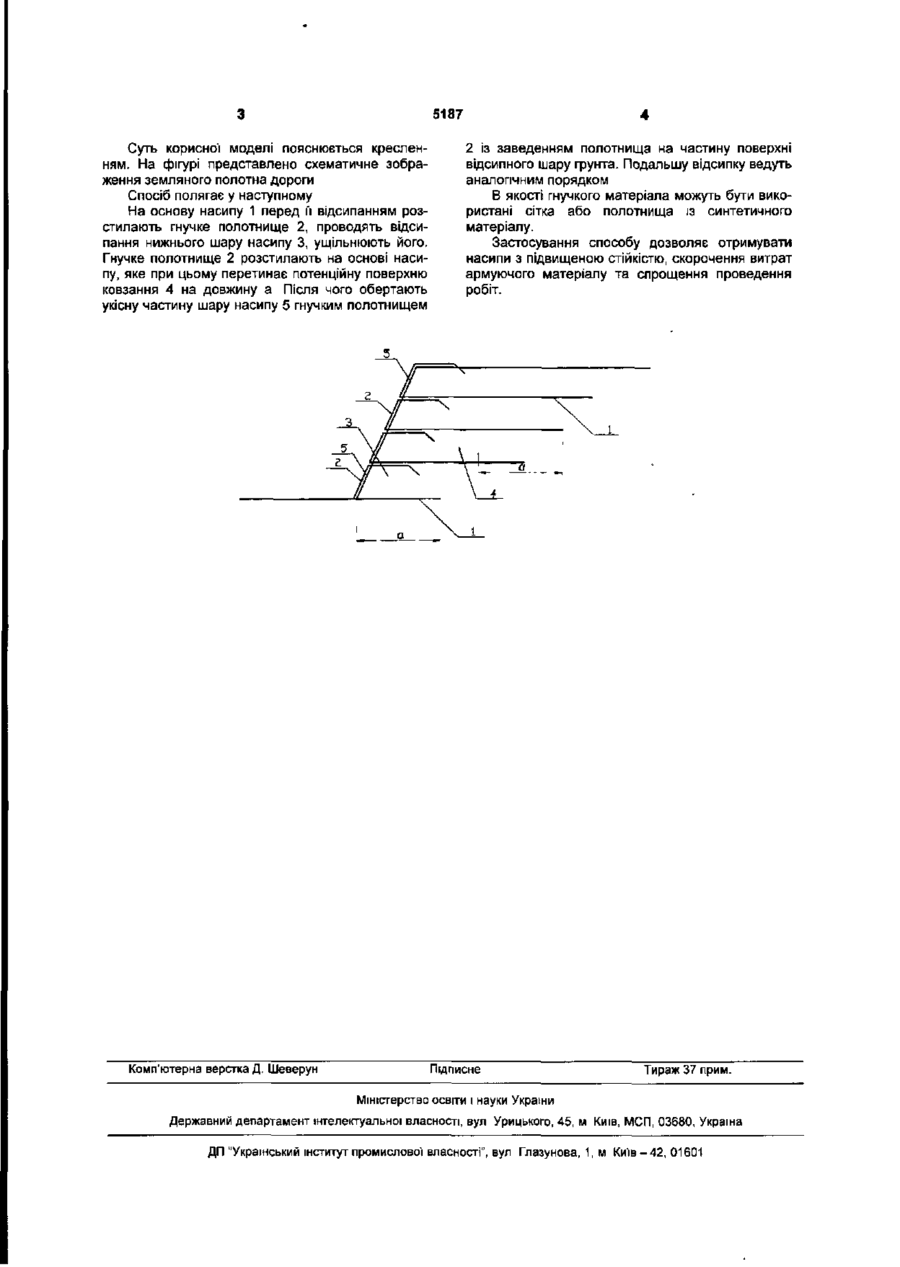

Спосіб зведення насипу, що включає пошарове відсипання ґрунту з одночасним формуванням укосу шляхом укладання на нього гнучкого матеріалу, полотнище якого заводять у тіло насипу, який відрізняється тим, що на кожен шар ґрунту використовують окреме полотнище армуючого матеріалу, полотна гнучкого матеріалу в основі кожного армованого шару ґрунту заводять за криву ковзання укосу, а довжина верхнього загину армуючого матеріалу конструктивно складає 1,5-2м. Корисна модель відноситься до будівництва, а саме до способів зведення насипів і зміцненню укосів полотна залізних і автомобільних доріг Відомий спосіб зведення підпірного спорудження (А.С. СРСР 647391, Е02ВЗ/06, E02D29/02, опубл. 15.02.79, бюл. №6), що включає утворення вертикальних лицьових і анкерних блоків за допомогою зигзагоподібн] покладеного гнучкого полотнища, при цьому анкерні блоки зміщені на ряд нижче ВІДПОВІДНИХ ЛИЦЬОВИХ. Недоліками способу є мала надійність, велика витрата матеріалу і складність технології зведення насипу. Найбільш близький до об'єкта, що заявляється, є спосіб зведення насипу (А С СРСР 844689, E02D17/20, Е02ВЗ/12, опубл. 07.07 81, бюл №25), що включає пошарове відсипання ґрунту з одночасним формуванням укосу шляхом укладання на нього гнучкого матеріалу у виді єдиного на весь укіс полотнища, складки якого заводять у тіло насипу та анкеруют брусками. Недоліками способу є необхідність використання дерев'яних або бетонних анкерів, невисокий ступінь технологічності укладання єдиного на весь укіс полотнища. Спосіб не забезпечує стійкості укосу, оскільки анкери не заведені за криву ковзання. В основу корисної моделі поставлена задача удосконалення способу зведення насипу шляхом використання на кожен шар грунту окремого полотнища армуючого матеріалу, заведення полотна гнучкого матеріалу в основі кожного армованого шару грунту за криву ковзання та довжиною верхнього загину армуючого матеріалу 1,5-2м, що забезпечує підвищення стійкості укосу, зниження матеріалоємності конструкції і зменшення трудомісткості процесу. Поставлена задача вирішується тим, що у відомому способі зведення насипу проводять пошарове відсипання ґрунту з одночасним формуванням укосу шляхом укладання на нього гнучкого матеріалу, полотнище якого заводять у тіло насипу, згідно з корисною моделлю, на кожен шар грунту використовують окреме полотнище армуючого матеріалу, полотна гнучкого матеріалу в основі кожного армованого шару грунту заводяться за криву ковзання та довжиною верхнього загину армуючого матеріалу 1,5-2м. Причинно-наслідковий зв'язок полягає у наступному. Використання окремих полотнищ армуючого матеріалу в кожному шарі грунту дозволяє зменшити трудомісткість процесу і економію матеріалу. Укладання армуючих шарів гнучкого матеріалу в кожному горизонті за криву ковзання забезпечує жорстку фіксацію їх у стійкій частині ґрунтового масиву, що запобігає висмиканню гнучкого матеріалу при впливі зрушуючих зусиль від зовнішніх навантажень і підвищує СТІЙКІСТЬ укосу. Довжина верхнього загину армуючого матеріалу 1,5-2,0м запобігає осипанню грунта укосу та забезпечує його стійкість Використання верхнього загину армуючого матеріалу довжиною менше ніж 1,5м призводить до зменшення стійкості укосу, а при довжині більше ніж 2,0м збільшаться витрати матеріалу. оо ю 5187 Суть корисної моделі пояснюється кресленням. На фігурі представлено схематичне зображення земляного полотна дороги Спосіб полягає у наступному На основу насипу 1 перед її відсипанням розстилають гнучке полотнище 2, проводять відсипання нижнього шару насипу 3, ущільнюють його. Гнучке полотнище 2 розстилають на основі насипу, яке при цьому перетинає потенційну поверхню ковзання 4 на довжину а Після чого обертають укісну частину шару насипу 5 гнучким полотнищем Комп'ютерна верстка Д. Шеверун 2 із заведенням полотнища на частину поверхні відсипного шару грунта. Подальшу відсипку ведуть аналогічним порядком В якості гнучкого матеріала можуть бути використані сітка або полотнища із синтетичного матеріалу. Застосування способу дозволяє отримувати насипи з підвищеною стійкістю, скорочення витрат армуючого матеріалу та спрощення проведення робіт. Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
