Підбирач коренеплодів

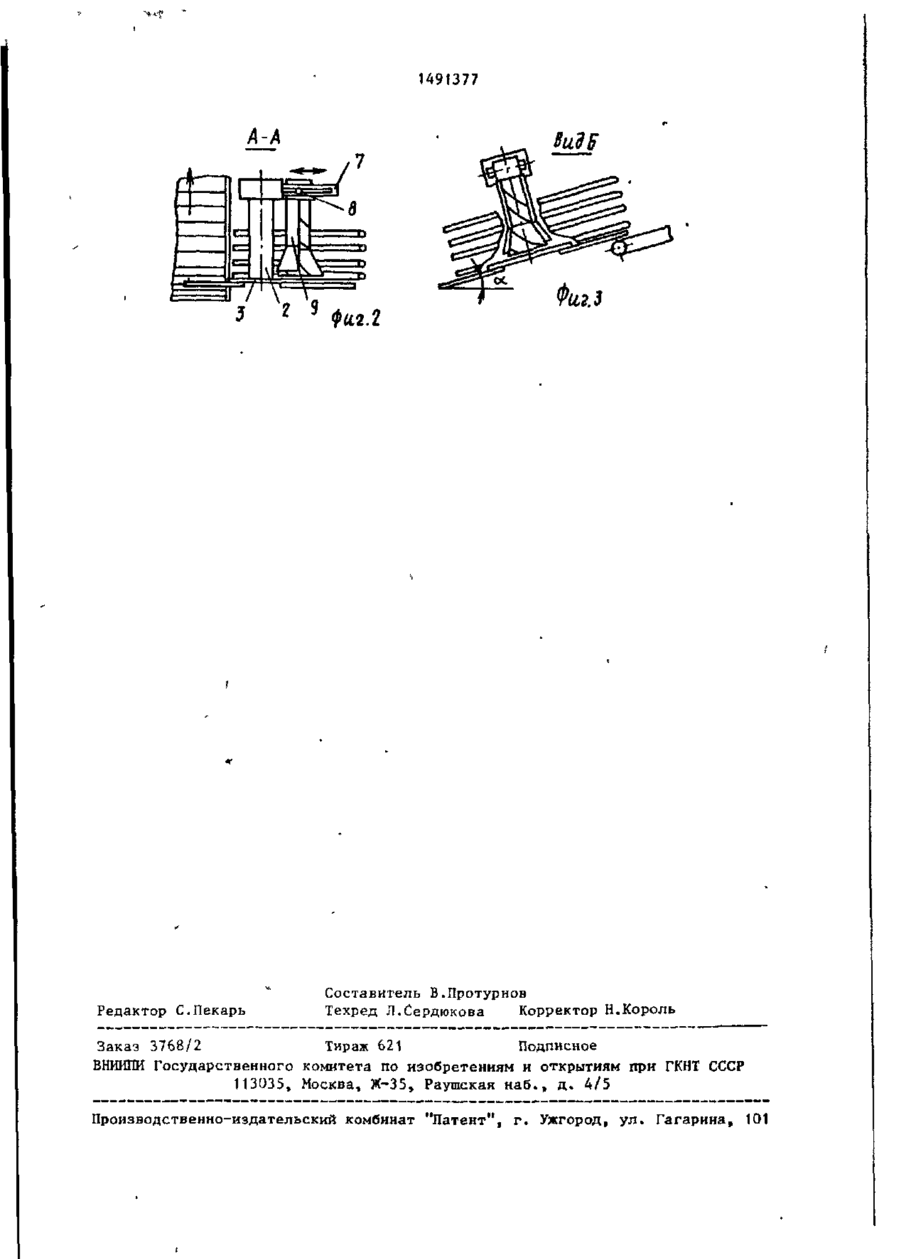

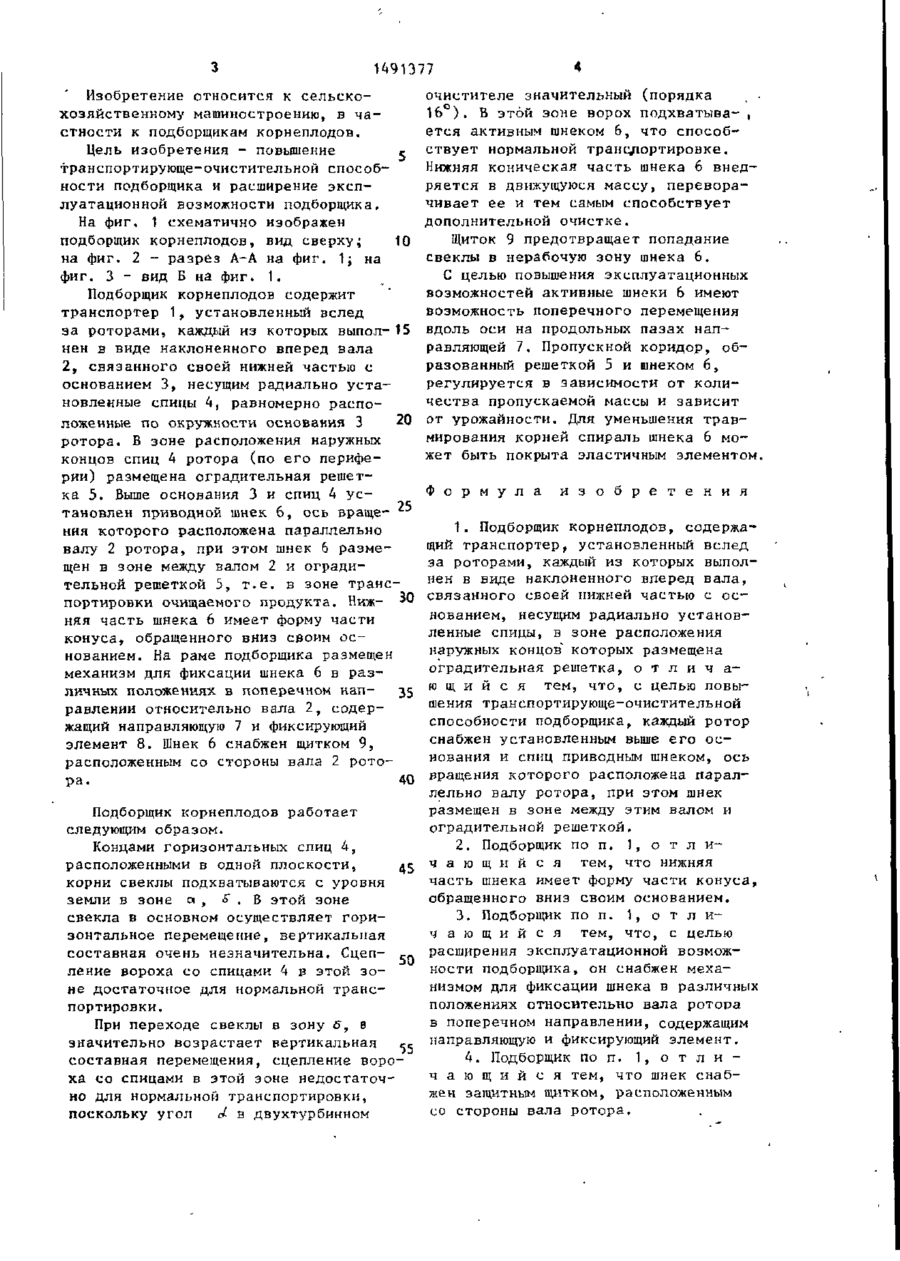

Изобретение относится к области сельскохозяйственного машиностроения, в частности к подборщикам корнеплодов. Цель изобретения - повышение транспортирующе-очистительной способности и расширение эксплуатационной возможности подборщика. Подборщик корнеплодов содержит установ ленные впереди транспортера 1 роторы, каждый из которых выполнен в виде наклонного вперед вала 2, связанного с основанием 3, несущим радиальные спицы 4, в зоне расположения концов которых размещена оградительная решетка 5. Выше основания 3 и спиц 4 установлен между валом 2 и решеткой 5 приводной шнек 6, ось вращения которого расположена параллельно валу 2, при этом нижняя часть шнека 6 имеет форму части конуса, обращенного вниз своим основанием. Подборщик снабжен направляющей и элементом для изменения положения в поперечном направлении шнека 6, коQ торый при этом снабжен щитком, установленным со стороны гала 2. В процессе работы подборщика шнек 6 способствует интенсивному воздействию на очищаемую массу и увеличению очистительной способности подборщика. З з,п. ф-лы, 3 ил. (Л •и со со «si 1491377 Изобретение относится к сельскохозяйственному машиностроению, в частности к подборщикам корнеплодов. Цель изобретения - повышение с транспортирующе-очистительной способности подборщика и расширение эксплуатационной возможности подборщика. На фиг. 1 схематично изображен подборщик корнеплодов, вид сверху; 10 на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вид Б на фиг. 1. Подборщик корнеплодов содержит транспортер 1, установленный вслед за роторами, каждый из которых выпол- 15 нен в виде наклоненного вперед вала 2, связанного своей нижней частью с основанием 3, несущим радиально установленные спицы 4, равномерно расположенные по окружности основания 3 20 ротора. В зоне расположения наружных концов спиц 4 ротора (по его периферии) размещена оградительная решетка 5. Выше основания 3 и спиц 4 усс 25 тановлен приводной шнек 6, ось вращения которого расположена параллельно валу 2 ротора, при этом шнек 6 размещен в зоне между валом 2 и оградительной решеткой 5, т.е. в зоне транспортировки очищаемого продукта. Ниж- *" няя часть шнека 6 имеет форму части конуса, обращенного вниз своим основанием. На раме подборщика размещен механизм для фиксации шнека 6 в различных положениях в поперечном нал- 35 равлении относительно вала 2, содержащий направляющую 7 и фиксирующий элемент 8. Шнек 6 снабжен щитком 9, расположенным со стороны вала 2 ротора. 40 очистителе значительный (порядка , • 16 ) . В этой зоне ворох подхватыва- , ется активным шнеком 6, что способствует нормальной транспортировке. Нижняя коническая часть шнека 6 внедряется в движущуюся массу, переворачивает ее и тем самым способствует дополнительной очистке. Щиток 9 предотвращает попадание свеклы в нерабочую зону шнека 6. С целью повышения эксплуатационных возможностей активные шнеки 6 имеют возможность поперечного перемещения вдоль оси на продольных пазах направляющей 7. Пропускной коридор, образованный решеткой 5 и шнеком 6, регулируется в зависимости от количества пропускаемой массы и зависит от урожайности. Для уменьшения травмирования корней спираль шнека 6 может быть покрыта эластичным элементом. Ф о р м у л а и з о б р е т е н и я 1. Подборщик корнеплодов, содержащий транспортер, установленный вслед за роторами, каждый из которых выполнен в виде наклоненного вперед вала, связанного своей нижней частью с основанием, несущим радиально установленные спицы, в зоне расположения наружных концов" которых размещена оградительная решетка, о т л и ч а ю щ и й с я тем, что, с целью повышения транспортирующе-очистительной способности подборщика, каждый ротор снабжен установленным выше его основания и спиц приводным шнеком, ось вращения которого расположена параллельно валу ротора, при этом шнек размещен в зоне между этим валом и Подборщик корнеплодов работает оградительной решеткой. следующим образом. 2. Подборщик по п. ^ о т л и Концами горизонтальных спиц 4, ч а ю щ и й с я тем, что нижняя расположенными в одной плоскости, 45 часть шнека имеет форму части конуса, корни свеклы подхватываются с уровня обращенного вниз своим основанием. земли в зоне а , S . В этой зоне 3. Подборщик по п. 1, о т л и свекла в основном осуществляет горич а ю щ и й с я тем, что, с целью зонтальное перемещение, вертикальная расширения эксплуатационной возможсоставная очень незначительна. Сцеп50 ности подборщика, он снабжен мехаление вороха со спицами 4 в этой зонизмом для фиксации шнека в различных не достаточное для нормальной трансположениях относительно вала ротора портировки. в поперечном направлении, содержащим При переходе свеклы в зону б, в направляющую и фиксирующий элемент. значительно возрастает вертикальная с 4. Подборщик по п. ^ о т л и составная перемещения, сцепление вороч а ю щ и й с я тем, что шнек снабха со спицами в этой зоне недостаточжен защитным щитком, расположенным но для нормальной транспортировки, со стороны вала ротора. поскольку угол d в двухтурбинном 1491377 A-A ІиЗБ —'і-» — ^ ^ U 'z 9 Редактор С.Пекарь Составитель В.Протурнов Техред Л.Сердюкова Корректор Н.Король Заказ 3768/2 Тираж 621 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.» д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
