Вітряк-водопідіймач

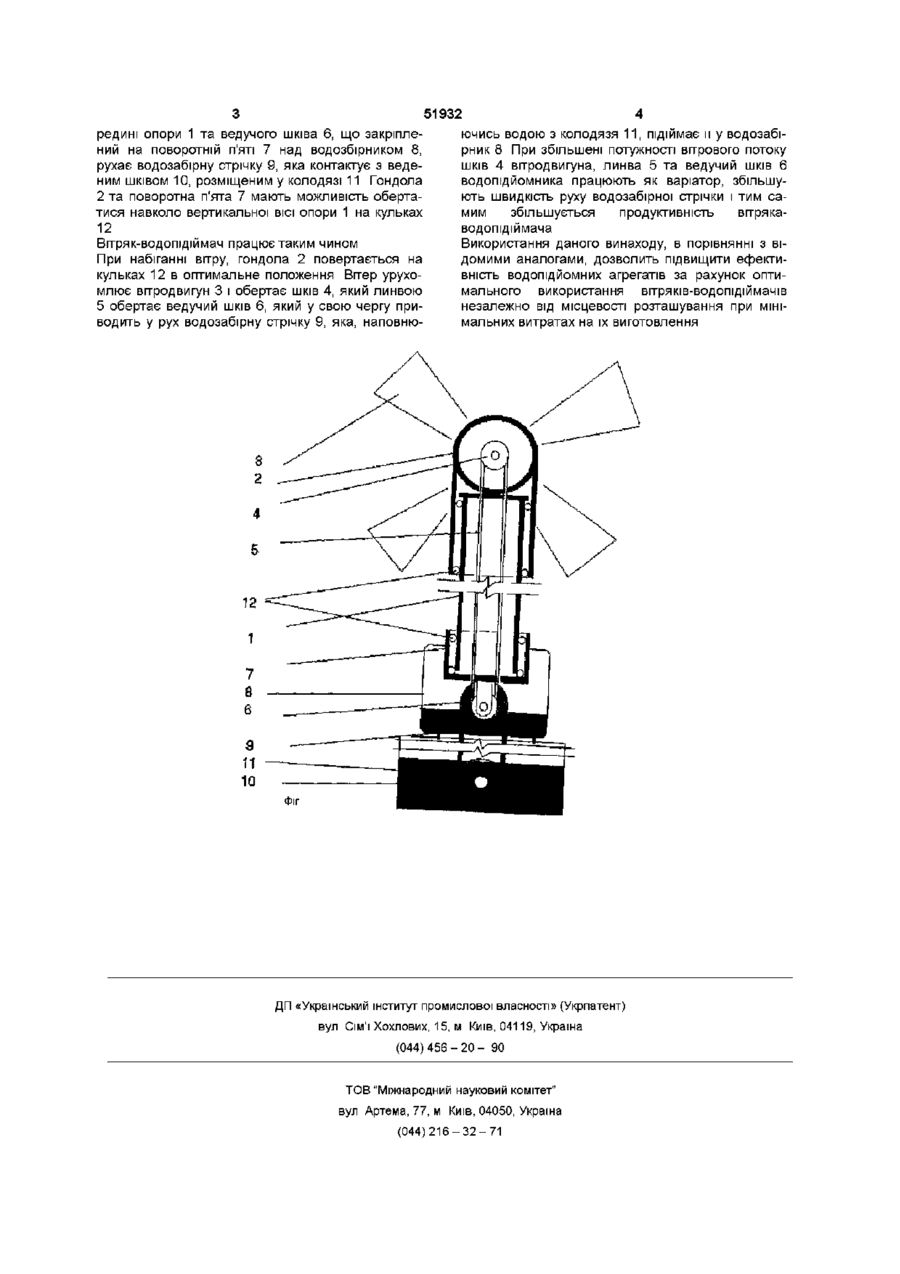

1 Вітряк-водопідіймач, що має опору, на якій змонтовані вітродвигун та стрічковий водопідіймач, що включає водозбірник, розташований над ним ведучий шків, розміщений у колодязі ведений шків і стрічку, що огинає шківи, який відрізняється тим, що з метою спрощення конструкції та зменшення витрат на виготовлення вітряка, привід являє собою нескінченну линву, яка огинає ведучий шків водопідшмачата шків на валу вітродвигуна і повертається синхронно з вітродвигуном 2 Вітряк-водопідіймач за п 1 , який відрізняється тим, що з метою синхронного повороту з вітродвигуном, ведучий шків водопідіймача закріплений на поворотній п'яті, яка обертається навколо опори 3 Вітряк-водопідіймач за п 1 , який відрізняється тим, що з метою забезпечення редукції, ведучий шків та шків вала вітродвигуна мають різні діаметри 4 Вітряк-водопідіймач за п 1 , який відрізняється тим, що з метою підвищення коефіцієнта корисної дії, ведучий шків водопідіймача, шків вала вітродвигуна та линва є водночас варіатором Винахід відноситься до вітроенергетики, а конкретно для вітромеханічних установок ВІДОМІ вітроагрегати змонтовані на фермових вежах, які мають верхній та нижній редуктори, що з'єднані між собою вертикальним валом та зі стрічковим водопідйомником, вибрані як аналог, наприклад, Шефтер Я И Использование энергии ветра, М , 1983, с 79 - 83 Недолік відомих вітроагрегатів полягає в тому, що вони металоємні, мають низький коефіцієнт корисної дії через утрату частини енергії у редукторах, а виготовлення додаткових деталей приводить до додаткових затрат і збільшення трудомісткості виготовлення вітряків Відома також водопідйомна установка за ав св 866265, у якій з метою зменшення трудомісткості виготовлення вітряка відсутній передаточний вал та редуктори, стрічка водопідйомника безпосередньо контактує з вітродвигуном, на валу котрого встановлений ведучий шків водопідйомника Недоліком відомого аналога є те, що його не можна використовувати в умовах наявності перешкод для вітру При збільшенні висоти підйому вітродвигуна, необхідно збільшувати діаметр вітроколеса для збільшення потужності вітродвигуна, поза як збільшується висота підйому води Найближчим за технічною суттю поставленого завдання є, ав , св 1121483, яке прийняте за прототип, що має установлений на вежі вітродвигун, всього один конічний редуктор, вертикальний приводний вал та стрічковий водопідіймач, що включає водозбірник, розташований над ним ведучий шків, розміщений у колодязі ведений шків та огинаючу шківи водозабірну стрічку Недолік прототипу полягає в складності конструкції водопідйомного агрегату, трудоємності виготовлення Мета винаходу - максимально спростити конструкцію водопідйомної вітроустановки по відношенню до відомих аналогів із збереженням продуктивності, зменшення витрат на виготовлення Поставлена мета досягається тим, що пропонований вітряк-водопідіймач має опору, на якій змонтовані основні вузли зверху гондола з вітродвигуном, всередині проходить нескінчена линва, яка оббігає шків, розташований на валу вітродвигуна, та ведучий шків, розташований знизу на поворотній п'яті І водозабірну стрічку, яка взаємодіє з веденим шківом, який розташований у колодязі На фігурі (Фіг) схематично показано вітрякводопідіймач Вітряк має розміщену на опорі 1 гондолу 2 з вітродвигуном 3, на валу, котрого закріплений шків 4, який за допомогою линви 5, що знаходиться все со Ю 51932 редині опори 1 та ведучого шківа 6, що закріплений на поворотній п'яті 7 над водозбірником 8, рухає водозабірну стрічку 9, яка контактує з веденим шківом 10, розміщеним у колодязі 11 Гондола 2 та поворотна п'ята 7 мають можливість обертатися навколо вертикальної ВІСІ опори 1 на кульках 12 ючись водою з колодязя 1 1 , підіймає и у водозабірник 8 При збільшені потужності вітрового потоку шків 4 вітродвигуна, линва 5 та ведучий шків 6 водопідйомника працюють як варіатор, збільшують швидкість руху водозабірної стрічки і тим самим збільшується продуктивність вітрякаводопідіймача Вітряк-водопідіймач працює таким чином При набіганні вітру, гондола 2 повертається на кульках 12 в оптимальне положення Вітер урухомлює вітродвигун 3 і обертає шків 4, який линвою 5 обертає ведучий шків 6, який у свою чергу приводить у рух водозабірну стрічку 9, яка, наповню Використання даного винаходу, в порівнянні з відомими аналогами, дозволить підвищити ефективність водопідйомних агрегатів за рахунок оптимального використання вітряків-водопідіймачів незалежно від місцевості розташування при мінімальних витратах на їх виготовлення Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
