Фільтр-прокладка для очищення газів

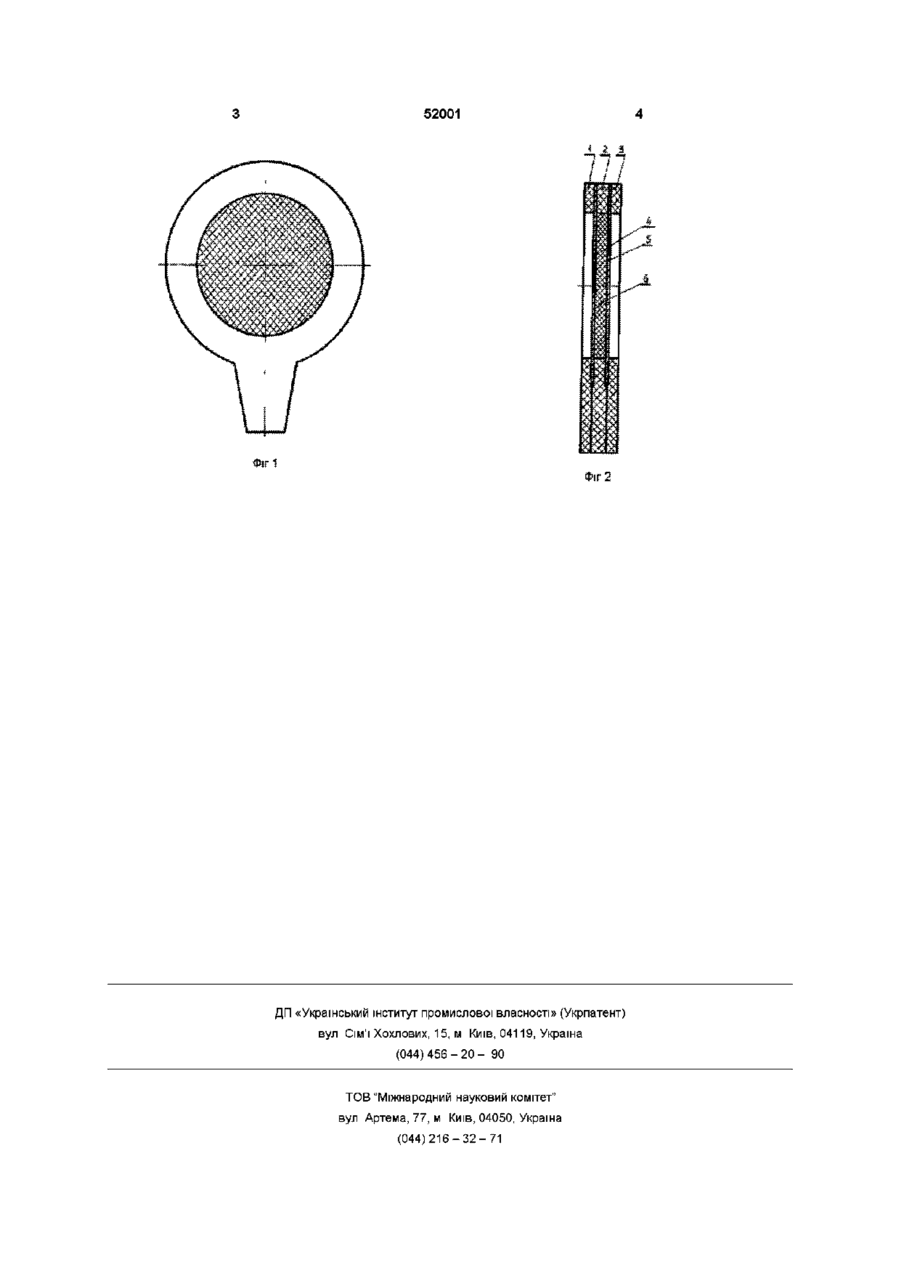

Фільтр-прокладка для очищення газів, виконаний у вигляді кільцевого корпуса, який складається з двох склеєних паронітових прокладок між якими встановлений фільтрувальний елемент у вигляді двох металевих сіток з розміщеним між ними фільтрувальним полотном, який відрізняється тим, що між металевими сітками встановлене додаткове паронітове кільце Винахід відноситься до техніки очищення газів, в тому числі для природних газів Відомий фільтр для очищення газів, який виготовлений з металевої сітки та обладнаний корпусом у вигляді кільця [1] Проте даний фільтр має дещо низьку ступінь очищення газів Найбільш близьким до винаходу, що заявляється, є вставний фільтр-прокладка для очищення газів [2], виконаний у вигляді кільцевого корпуса, який складається з двох склеєних паронітових прокладок між якими встановлений фільтрувальний елемент у вигляді двох металевих сіток з розміщеним між ними фільтрувальним полотном Проте даний фільтр має низьку надійність через можливу негерметичність кільцевого корпусу, внаслідок складності якісного склеювання між собою двох металевих сіток Поверхні сіток з переплетених дротиків не забезпечують їх щільного прилягання, навіть при наявності фільтрувального полотна та достатній товщині клеєвої маси В основу винаходу - фільтр-прокладка для очищення газів - поставлена задача підвищення надійності шляхом забезпечення герметичності кільцевого корпуса При цьому конструктивні зміни передбачають покращення якості склеювання двох металевих сіток Поставлена задача винаходу, що заявляється, досягається тим, що між металевими сітками встановлене додаткове паронітове кільце За рахунок додаткового паронітового кільця кожна з металевих сіток знаходиться між двома паронітовими кільцями Металева сітка легко вминається в склеєні па ронітові прокладки, які забезпечують герметичність кільцевого корпусу Суть винаходу пояснюється кресленням На фіг 1 схематично зображено фільтрпрокладку для очищення газів, на фіг 2 - теж, переріз Пристрій виконаний у вигляді кільцевого корпуса, який складається з трьох паронітових кілець 1, 2, 3, між кільцями 1 і 2, 2 і 3 розміщені металеві сітки 4 і 5 Між металевими сітками 4 і 5 встановлене фільтрувальне полотно 6 Поверхні паронітових кілець та металевих сіток, які контактують, склеєні При виготовленні зібраний фільтр-прокладка обтискається пресом для вминання дротиків металевої сітки в паронітові прокладки і витримуються в обтиснутому стані до повного висихання клею Встановлюють фільтр-прокладку наступним чином В МІСЦІ встановлення фільтра-прокладки на трубопроводі роз'єднують фланцеве з'єднання та виймають ущільнюючу прокладку Після очистки фланців, на місце прокладки встановлюють запропонований фільтр-прокладку з попередньо змащеним ВІДПОВІДНИМ мастилом поверхонь ущільнення Після ЦЬОГО фланці з'єднують між собою затискаючи фільтр-прокладку Фільтр-прокладка до роботи готовий Література 1 Лічильники газу роторні РЛ Технічний опис та інструкція з експлуатації, ВАТ «Промприлад», м Івано-Франківськ, 1994р 2 Вставний фільтр для очистки газів Патент України №47040 А, Бюллетень №6 О О ю 52001 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
