Фільтр вставний для очищення газів

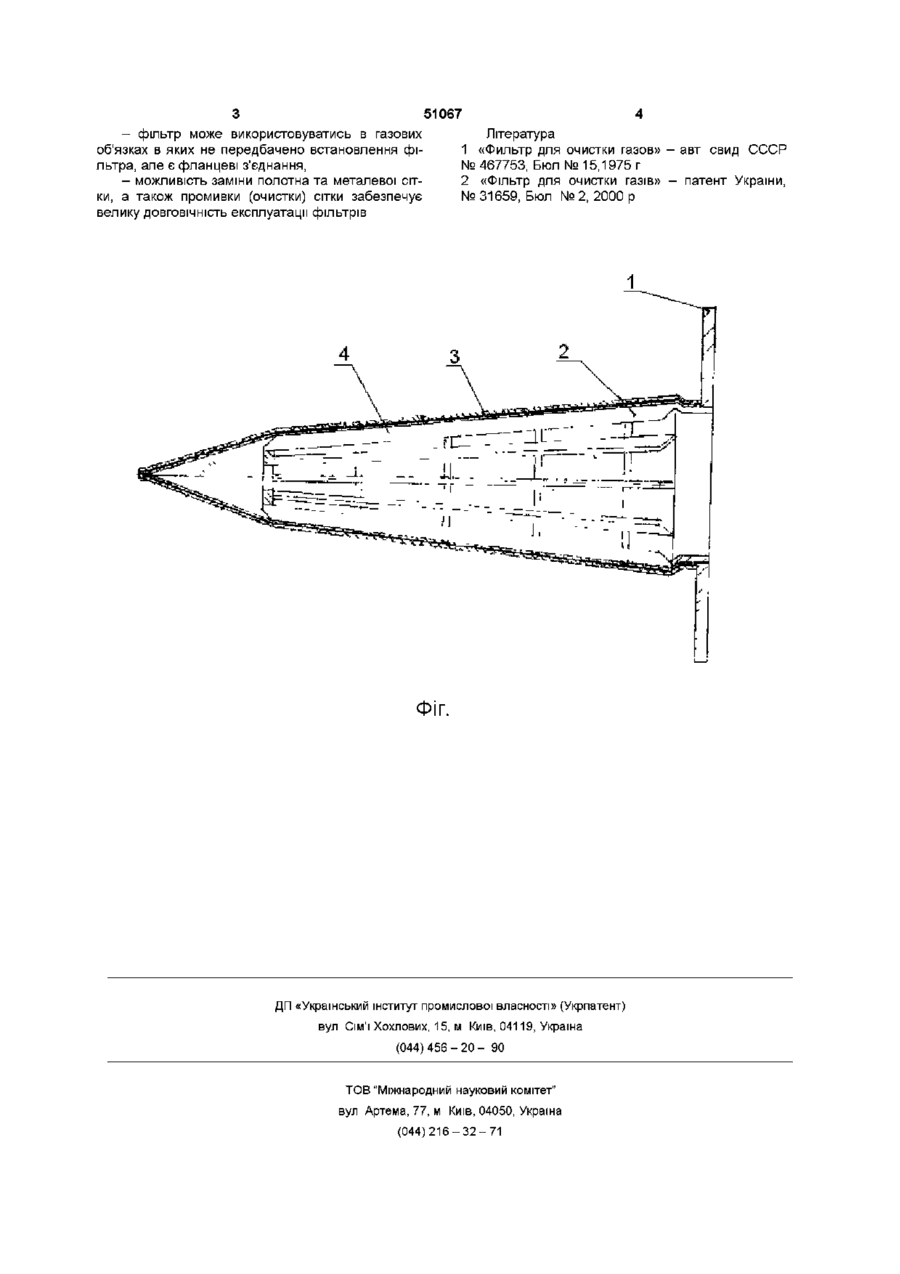

Фільтр вставний для очищення газів, що містить корпус, конічний фільтрувальний вузол, який складається з каркаса та фільтрувального елемента, який відрізняється тим, що корпус виконаний у вигляді кільцевого диска, до якого жорстко закріплений каркас фільтрувального вузла Винахід відноситься до техніки очищення газів, в тому числі для природних газів Відомий фільтр вставний для очистки газів (1), виконаний у вигляді корпусу в якому розміщений фільтрувальний елемент у вигляді касети Проте даний фільтр має складну конструкцію та низьку ступінь фільтрації природних та технологічних газів Найбільш близьким до винаходу, що заявляться, є фільтр для очистки газів (2), який включає корпус, в якому закріплений конічний фільтрувальний вузол, що складається з каркаса та фільтрувального елемента Проте даний фільтр має складну конструкцію у вигляді складного та металоємного циліндричного корпуса з двома фланцями В основу винаходу - фільтр вставний для очищення газів - поставлена задача спрощення конструкції Поставлена задача вирішується тим, що корпус виконаний у вигляді кільцевого диску, до якого жорстко закріплений каркас фільтрувального вузла Конічний фільтрувальний вузол вставляється в трубопровід в МІСЦІ його фланцевого з'єднання, а кільцевий диск фільтра затискається між фланцями трубопроводу Відсутність циліндричного корпусу спрощує конструкцію фільтра, суттєво зменшує його вартість та зменшує трудоємність його монтажу Для встановлення такого фільтра не потрібна переробка замірних дільниць, газорозподільних пунктів та іншого газового обладнання Суть винаходу пояснюється кресленням На фіг схематично зображено фільтр встав ний для очищення газів Фільтр складається з кільцевого диска 1 до якого жорстко закріплений каркас 2 конічної форми фільтрувального вузла На каркасі 2 розміщений та закріплений фільтрувальний елемент, що складається з фільтрувального полотна 3 та металевої сітки 4 Встановлюється фільтр вставний для очищення газів наступним чином На конічному каркасі фільтрувального вузла встановлюються та закріплюються на ньому ЗМІННІ фільтрувальне полотно та металева сітка Після цього фільтр готовий для використання В МІСЦІ газопроводу запланованого для встановлення заявленого фільтра роз'єднують фланцеве з'єднання та виймають ущільнюючу прокладку Зміщують фланці один відносно другого та проводять їх очищення По обидві сторони кільцевого диску фільтра встановлюють змащені паронітові прокладки, а конічний фільтрувальний вузол вставляють в середину однієї з роз'єднаної ділянки труб Фільтр встановлюють так, щоб вершина конічного вузла була направлена назустріч потоку газу Після цього фланці з'єднують між собою Фільтр готовий до роботи Заявлений фільтр в порівнянні з прототипом має наступні переваги - простота конструкції, - низька вартість фільтру Вартість корпусу фільтра-прототипу становить 75-80% вартості цілого фільтра, - немає необхідності в обв'язках систем регулювання та обліку газу передбачати фільтри з трубними корпусами, 1 (О о ю 51067 - фільтр може використовуватись в газових об'язках в яких не передбачено встановлення фільтра, але є фланцеві з'єднання, - можливість заміни полотна та металевої сітки, а також промивки (очистки) сітки забезпечує велику ДОВГОВІЧНІСТЬ експлуатації фільтрів Література 1 «Фильтр для очистки газов» - авт свид СССР №467753, Бюл №15,1975 г 2 «Фільтр для очистки газів» - патент України, №31659, Бюл №2, 2000 р ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
