Пристрій для повірки конвеєрної ваги
Номер патенту: 52070
Опубліковано: 10.08.2010
Автори: Бугаєнко Максим Георгійович, Бугаєнко Єгор Георгійович, Лошкарьов Валерій Іванович, Бугаєнко Георгій Якович
Формула / Реферат
Пристрій для повірки конвеєрної ваги, що містить калібрований ланцюг, який має в своєму складі калібровані осі, до яких закріплені ролики, що обертаються, а самі осі з'єднані між собою з обох сторін за допомогою планок, який відрізняється тим, що в нього введені додаткові вантажі, які виконані у вигляді циліндричних каліброваних стержнів, що розміщуються між каліброваних осей, а самі калібровані осі мають проточки, в яких розміщаються додаткові вантажі.
Текст

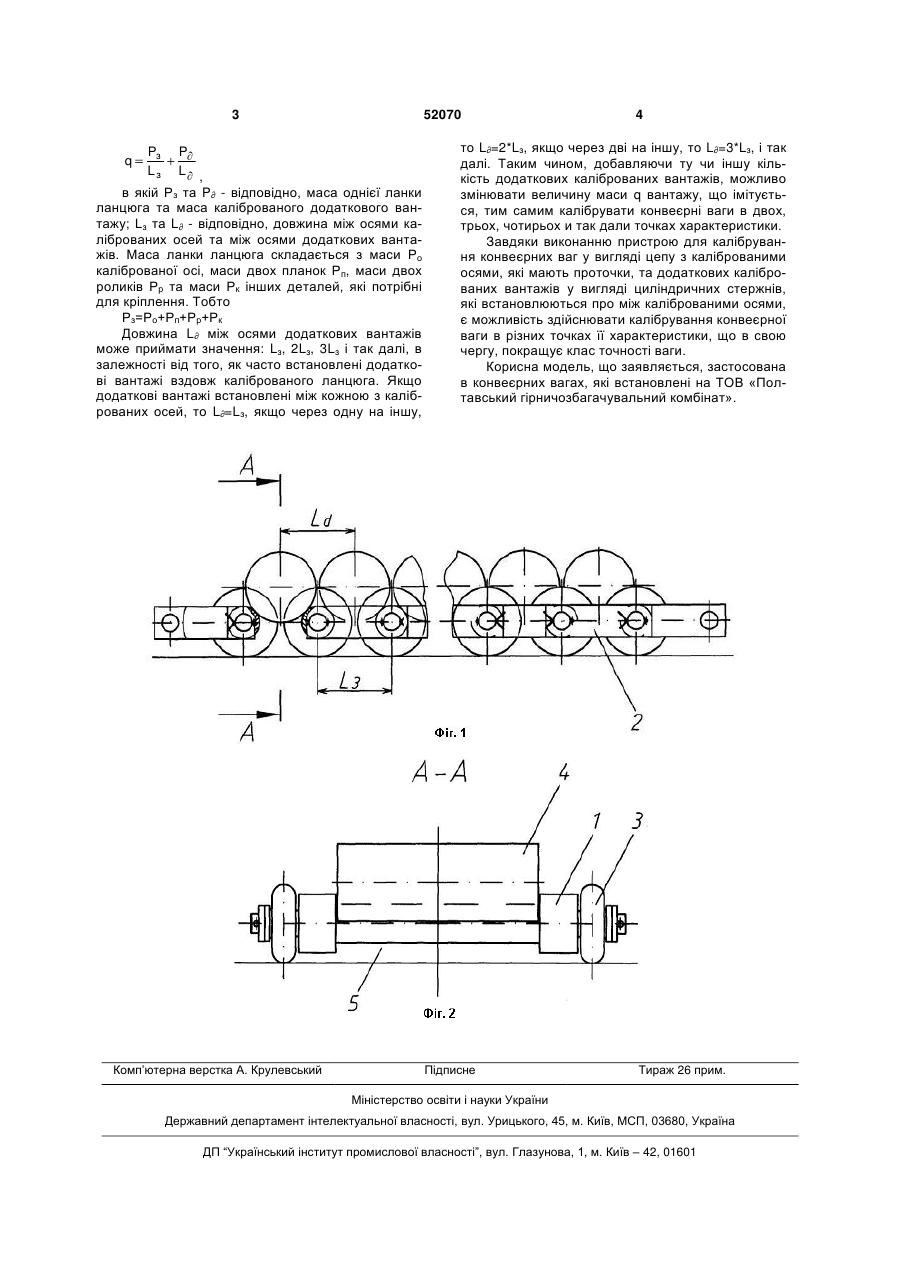

Пристрій для повірки конвеєрної ваги, що містить калібрований ланцюг, який має в своєму складі калібровані осі, до яких закріплені ролики, що обертаються, а самі осі з'єднані між собою з обох сторін за допомогою планок, який відрізняється тим, що в нього введені додаткові вантажі, які виконані у вигляді циліндричних каліброваних стержнів, що розміщуються між каліброваних осей, а самі калібровані осі мають проточки, в яких розміщаються додаткові вантажі. (19) (21) u201002062 (22) 25.02.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) БУГАЄНКО ГЕОРГІЙ ЯКОВИЧ, БУГАЄНКО ЄГОР ГЕОРГІЙОВИЧ, БУГАЄНКО МАКСІМ ГЕОРГІЙОВИЧ, ЛОШКАРЬОВ ВАЛЕРІЙ ІВАНОВИЧ (73) БУГАЄНКО ГЕОРГІЙ ЯКОВИЧ, БУГАЄНКО ЄГОР ГЕОРГІЙОВИЧ, БУГАЄНКО МАКСІМ ГЕОРГІЙОВИЧ, ЛОШКАРЬОВ ВАЛЕРІЙ ІВАНОВИЧ 3 P L , в якій Рз та P∂ - відповідно, маса однієї ланки ланцюга та маса каліброваного додаткового вантажу; Lз та L∂ - відповідно, довжина між осями каліброваних осей та між осями додаткових вантажів. Маса ланки ланцюга складається з маси Ро каліброваної осі, маси двох планок Рп, маси двох роликів Рр та маси Рк інших деталей, які потрібні для кріплення. Тобто Рз=Ро+Рп+Рр+Рк Довжина L∂ між осями додаткових вантажів може приймати значення: Lз, 2Lз, 3Lз і так далі, в залежності від того, як часто встановлені додаткові вантажі вздовж каліброваного ланцюга. Якщо додаткові вантажі встановлені між кожною з каліброваних осей, то L∂=Lз, якщо через одну на іншу, q Pз Lз 52070 Комп’ютерна верстка А. Крулевський 4 то L∂=2*Lз, якщо через дві на іншу, то L∂=3*Lз, і так далі. Таким чином, добавляючи ту чи іншу кількість додаткових каліброваних вантажів, можливо змінювати величину маси q вантажу, що імітується, тим самим калібрувати конвеєрні ваги в двох, трьох, чотирьох и так дали точках характеристики. Завдяки виконанню пристрою для калібрування конвеєрних ваг у вигляді цепу з каліброваними осями, які мають проточки, та додаткових каліброваних вантажів у вигляді циліндричних стержнів, які встановлюються про між каліброваними осями, є можливість здійснювати калібрування конвеєрної ваги в різних точках її характеристики, що в свою чергу, покращує клас точності ваги. Корисна модель, що заявляється, застосована в конвеєрних вагах, які встановлені на ТОВ «Полтавський гірничозбагачувальний комбінат». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for adjustment of conveyor balance
Автори англійськоюBuhaienko Heorhii Yakovych, Buhaienko Yehor Heorhiiovych, Buhaienko Maksym Heorhiiovych, Loshkariov Valerii Ivanovych
Назва патенту російськоюУстройство для поверки конвейерных весов
Автори російськоюБугаенко Георгий Яковлевич, Бугаенко Егор Георгиевич, Бугаенко Максим Георгиевич, Лошкарев Валерий Иванович
МПК / Мітки
МПК: G01G 21/00
Мітки: повірки, пристрій, конвеєрної, ваги
