Ексцентрикове мотовило збиральної машини

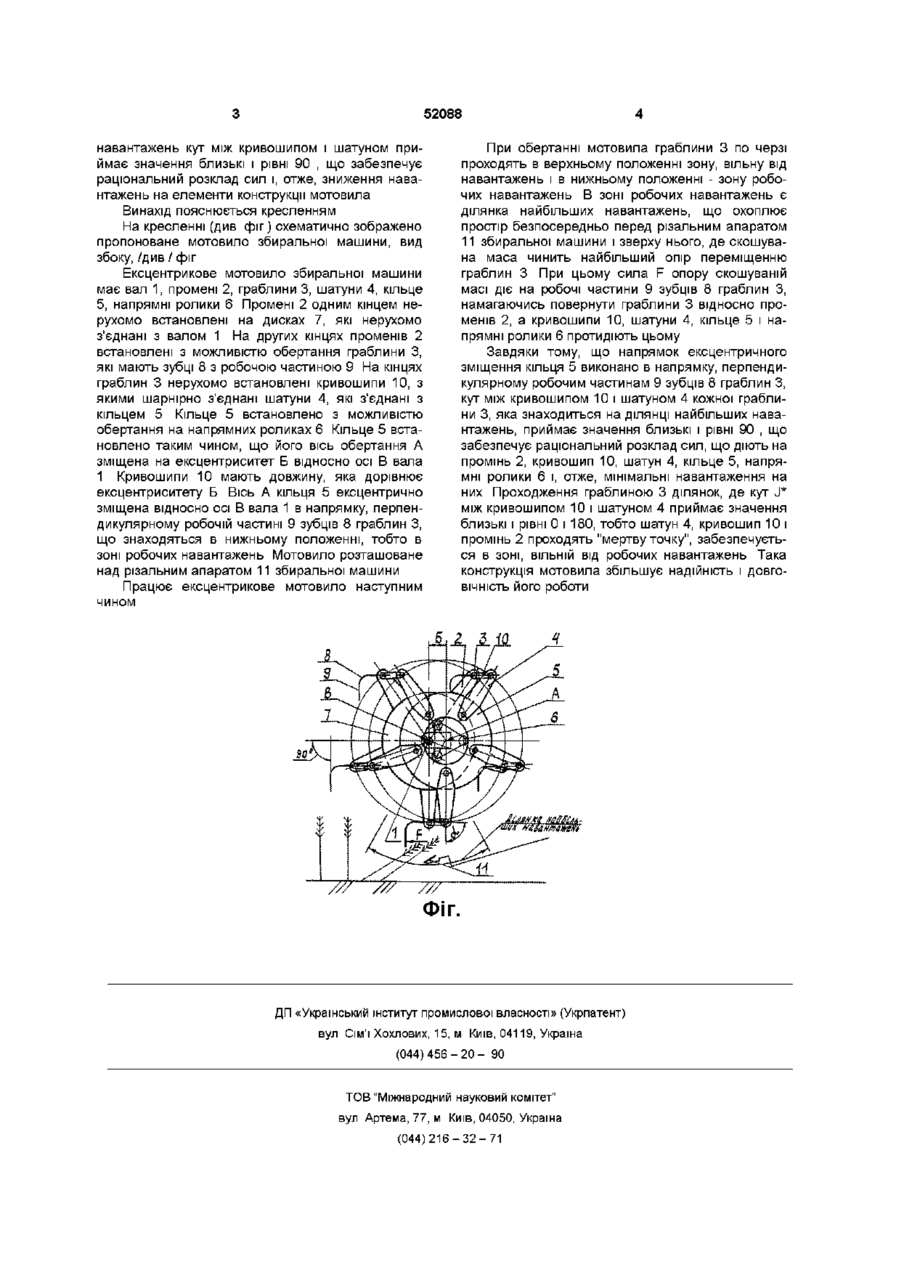

Ексцентрикове мотовило збиральної машини, що складається з вала з нерухомо встановленими на ньому променями, на кінцях яких установлені з можливістю обертання граблини, які мають зубці з робочою частиною і нерухомо закріплені на кінцях граблин кривошипи, шатуни, одним кінцем шарнірно з'єднані з кривошипами, а іншим кінцем з'єднані з кільцем, встановленим на напрямних роликах із можливістю обертання, вісь якого ексцентрично зміщена відносно осі вала, яке відрізняється тим, що кільце встановлено таким чином, що його вісь зміщена відносно осі вала в напрямку, перпендикулярному робочій частині зубців граблин, що знаходяться в нижньому положенні Винахід належить до сільськогосподарського машинобудування, зокрема до жниварок, які мають ексцентрикове мотовило Відомо ексцентрикове мотовило збиральної машини (Жниварка навісна фронтальна універсальна ЖРБ-4,2, Запоріжжя, Облполіграфвидав, 1987, crop 19, мал 15), що складається з вала з нерухомо встановлених на ньому променями, на кінцях яких встановлені з можливістю обертання граблини, які мають зубці з робочою частиною і нерухомо закріплені на кінцях граблин кривошипи, шатуни, одними кінцями шарнірно з'єднані з кільцем, встановленим на напрямних роликах з можливістю обертання, вісь якого ексцентрично зміщена відносно осі вала Для надавання зубцям граблин плоско-паралельного руху при обертанні мотовила вісь обертання кільця зміщена догори, або донизу відносно вала мотовила у напрямку, в загальному випадку, паралельному робочій частині зубців граблин товила В основу винаходу поставлено задачу удосконалення ексцентрикового мотовила збиральної машини, в якому за рахунок зміни взаємного розташування елементів конструкції мотовила забезпечується зниження навантаження на них при проходженні кожної граблини зони робочих навантажень і за рахунок цього забезпечується підвищення надійності роботи мотовила Поставлена задача вирішується тим, що в ексцентриковому мотовилі збиральної машини, що складається з вала з нерухомо встановленими на ньому променями, на кінцях яких установлені з можливістю обертання граблини, які мають зубці з робочою частиною, і нерухомо закріплені на кінцях граблин кривошипи, шатуни, одним кінцем шарнірно з'єднані з кривошипами, а другим кінцем з'єднані з кільцем, встановленим на напрямних роликах з можливістю обертання, вісь якого ексцентрично зміщена відносно осі вала, згідно винаходу, кільце встановлено таким чином, що його вісь зміщена відносно осі вала в напрямку, перпендикулярному робочій частині зубців граблин, що знаходяться в нижньому положенні Недоліком відомого мотовила є те, що при проходженні кожною граблиною нижнього положення, тобто зони навантаження, в якій граблини контактують зі стеблами скошуваної маси, кут між кривошипом і шатуном приймає значення, близькі і рівні 0 При цьому шатун, кривошип і промінь проходять "мертву точку", тобто займають положення, при якому вони розташовуються на одній лінії, а кут між кривошипом і шатуном складає 0 або 180 , що створює великі навантаження на промені, кривошипи, шатуни та ІНШІ елементи конструкції мо Завдяки тому, що вісь кільця зміщена відносно осі вала в напрямку, перпендикулярному робочій частині зубців граблин, що знаходяться в нижньому положенні, кривошипи, шатун і промінь проходять "мертву точку" не в зоні контакту граблин зі стеблами скошуваної маси, а в зоні, ВІЛЬНІЙ ВІД робочих навантажень При цьому в зоні робочих 00 00 о ю 52088 навантажень кут між кривошипом і шатуном приймає значення близькі і рівні 90 , що забезпечує раціональний розклад сил і, отже, зниження навантажень на елементи конструкції мотовила Винахід пояснюється кресленням На кресленні (див ф і г ) схематично зображено пропоноване мотовило збиральної машини, вид збоку, /див / фіг Ексцентрикове мотовило збиральної машини має вал 1, промені 2, граблини 3, шатуни 4, кільце 5, напрямні ролики 6 Промені 2 одним кінцем нерухомо встановлені на дисках 7, які нерухомо з'єднані з валом 1 На других кінцях променів 2 встановлені з можливістю обертання граблини З, які мають зубці 8 з робочою частиною 9 На кінцях граблин 3 нерухомо встановлені кривошипи 10, з якими шарнірно з'єднані шатуни 4, які з'єднані з кільцем 5 Кільце 5 встановлено з можливістю обертання на напрямних роликах 6 Кільце 5 встановлено таким чином, що його вісь обертання А зміщена на ексцентриситет Б відносно осі В вала 1 Кривошипи 10 мають довжину, яка дорівнює ексцентриситету Б Вісь А кільця 5 ексцентрично зміщена відносно осі В вала 1 в напрямку, перпендикулярному робочій частині 9 зубців 8 граблин З, що знаходяться в нижньому положенні, тобто в зоні робочих навантажень Мотовило розташоване над різальним апаратом 11 збиральної машини Працює чином ексцентрикове мотовило наступним При обертанні мотовила граблини 3 по черзі проходять в верхньому положенні зону, вільну від навантажень і в нижньому положенні - зону робочих навантажень В зоні робочих навантажень є ділянка найбільших навантажень, що охоплює простір безпосередньо перед різальним апаратом 11 збиральної машини і зверху нього, де скошувана маса чинить найбільший опір переміщенню граблин 3 При цьому сила F опору скошуваній масі діє на робочі частини 9 зубців 8 граблин З, намагаючись повернути граблини 3 відносно променів 2, а кривошипи 10, шатуни 4, кільце 5 і напрямні ролики 6 протидіють цьому Завдяки тому, що напрямок ексцентричного зміщення кільця 5 виконано в напрямку, перпендикулярному робочим частинам 9 зубців 8 граблин З, кут між кривошипом 10 і шатуном 4 кожної граблини 3, яка знаходиться на ДІЛЯНЦІ найбільших навантажень, приймає значення близькі і рівні 90 , що забезпечує раціональний розклад сил, що діють на промінь 2, кривошип 10, шатун 4, кільце 5, напрямні ролики 6 і, отже, мінімальні навантаження на них Проходження граблиною 3 ділянок, де кут J* між кривошипом 10 і шатуном 4 приймає значення близькі і рівні 0 і 180, тобто шатун 4, кривошип 10 і промінь 2 проходять "мертву точку", забезпечується в зоні, ВІЛЬНІЙ від робочих навантажень Така конструкція мотовила збільшує надійність і ДОВГОВІЧНІСТЬ його роботи ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
