Коренедобувальний робочий орган збиральної машини

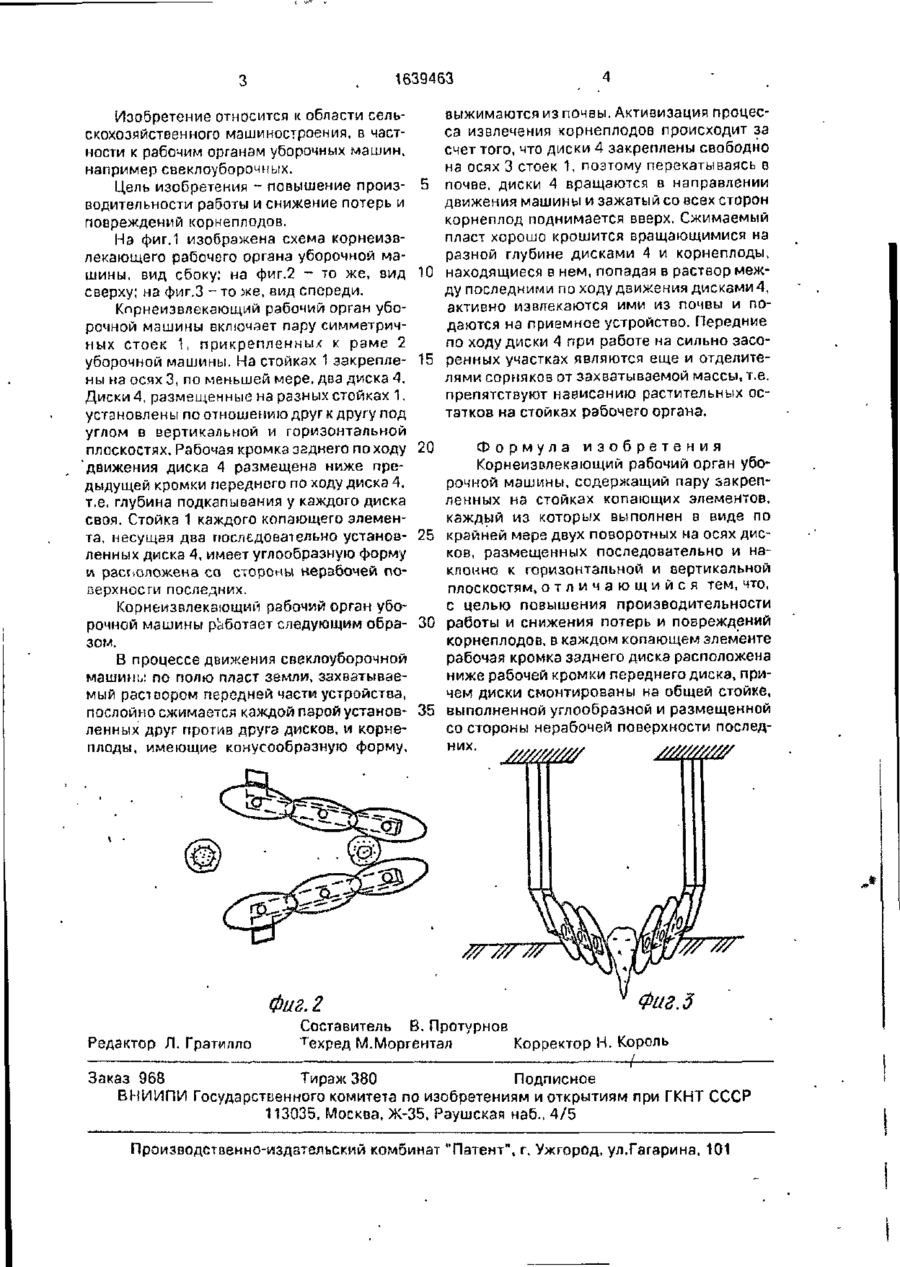

Изобретение относится к корнеизвлекающим рабочим органам уборочных машин. Цель изобретения -* повышение производи тельности и уменьшение потерь и повреждений корнеплодов Корнеизвлекающий рабочий орган уборочной машины содержит пару стоек 1 углообразной формы, на каждой из которых последовательно установлены посредством осей 3 выкапывающие диски 4. Рабочая кромка заднего по ходу рабочего движения диска 4 расположена ниже рабочей кромки диска 4, при этом стойка 1 размещена со стороны нерабочей поверхности этих дисков 4. При поступательном движении рабочего органа диски 4 , заглубленные на разную глубине, подкапывают корнеплоды и извлекают их из почвы. 3 ил. О W > Фиг. / 1639463 Изобретение относится к области сельскохозяйственного машиностроения, в частности к рабочим органам уборочных машин, например свеклоуборочных. Цель изобретения - повышение производительности работы и снижение потерь и повреждений корнеплодов. На фиг.1 изображена схема корнеизвлекающего рабочего органа уборочной машины, вид сбоку; на фиг.2 - то же, вид сверху; на фиг.З - то же, вид спереди. Кпрнеизвлекающий рабочий орган уборочной машины включает пару симметричных стоек 1, прикрепленных к раме 2 уборочной машины. На стойках 1 закреплены на осях 3, по меньшей мере, два диска 4. Диски 4, размещенные на разных стойках 1, установлены по отношению друг к другу под углом в вертикальной и горизонтальной плоскостях. Рабочая кромка згднего походу движения диска 4 размещена ниже предыдущей кромки переднего по ходу диска 4, т.е. глубина подкапывания у каждого диска своя. Стойка 1 каждого копающего элемента, несущая два последовательно установленных диска 4, имеет углообразную форму и расположена со стороны нерабочей поверхности последних. Корнеизвлекающий рабочий орган уборочной машины работает следующим образом. В процессе движения свеклоуборочной машин:.: по полю пласт земли, захватываемый расі сором передней части устройства, послойно сжимается каждой парой установленных друг против друга дисков, и корнеплоды, имеющие конусообразную форму, Фаг. 2 Редактор Л. Гратилло выжимаются из почвы. Активизация процесса извлечения корнеплодов происходит за счет того, что диски 4 закреплены свободно на осях 3 стоек 1, поэтому перекатываясь в почве, диски 4 вращаются в направлении движения машины и зажатый со всех сторон корнеплод поднимается вверх. Сжимаемый пласт хорошо крошится вращающимися на разной глубине дисками 4 и корнеплоды, 10 находящиеся в нем, попадая в раствор между последними походу движения дисками 4, активно извлекаются ими из почвы и подаются на приемное устройство. Передние по ходу диски 4 при работе на сильно засо15 ренных участках являются еще и отделителями сорняков от захватываемой массы, т.е. препятствуют нависанню растительных остатков на стойках рабочего органа. Формула изобретения Корнеизвлекзющий рабочий орган уборочной машины, содержащий пару закрепленных на стойках копающих элементов, каждый из которых выполнен в виде по 25 крайней мере двух поворотных на осях дисков, размещенных последовательно и наклонно к горизонтальной и вертикальной плоскостям, о т л и ч а ю щ и й с я тем, что. с целью повышения производительности 30 работы и снижения потерь и повреждений корнеплодов, в каждом копающем элементе рабочая кромка заднего диска расположена ниже рабочей кромки переднего диска, причем диски смонтированы на общей стойке, 35 выполненной углообразной и размещенной со стороны нерабочей поверхности последних. 20 Фиг.З Составитель В. Протурнов т ехред М.Моргентал Корректор Н. Король Заказ 968 Тираж 380 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
