Спосіб вимірювання вологості діелектричних матеріалів

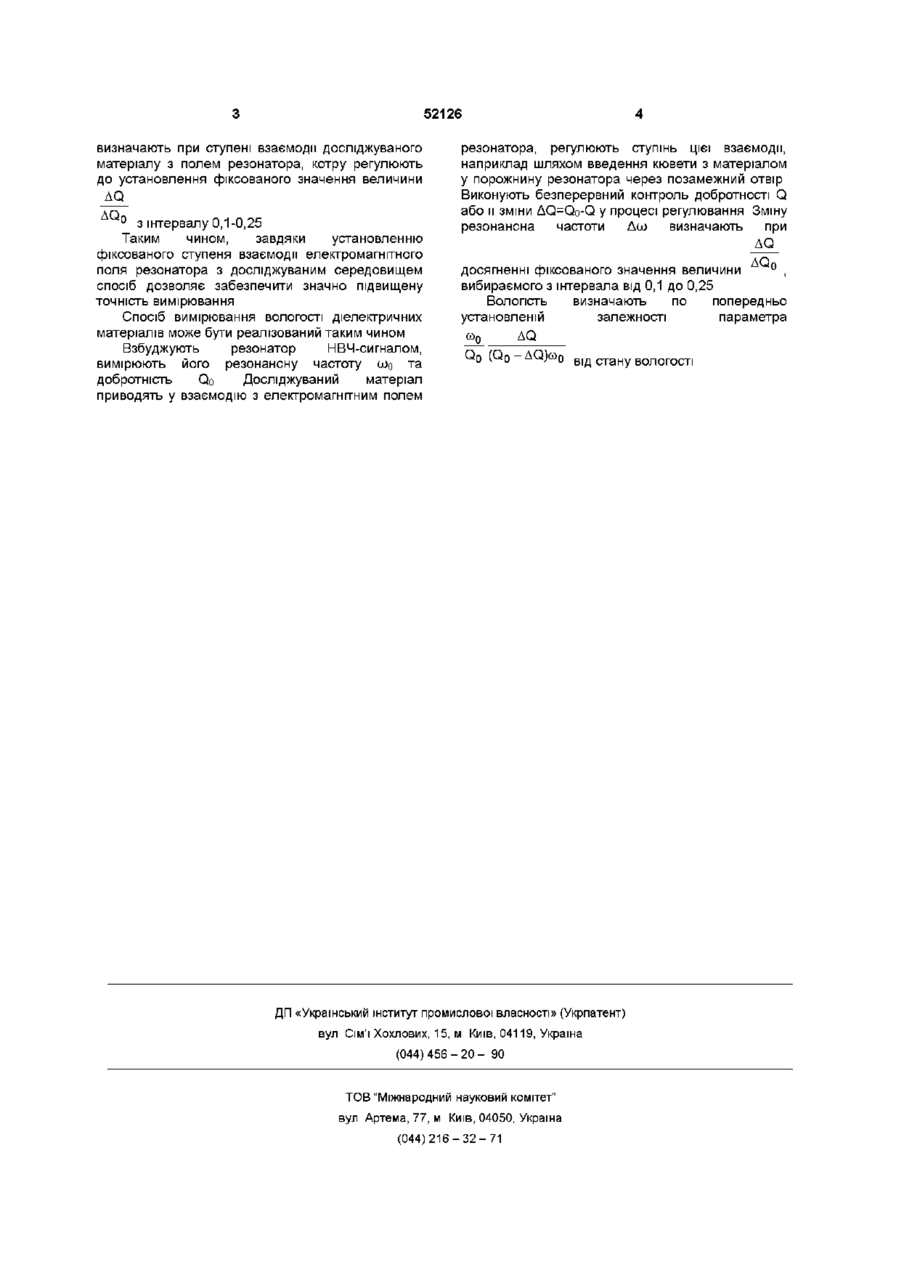

Спосіб вимірювання вологості діелектричних матеріалів, що полягає у збудженні резонатора надвисокочастотним сигналом, вимірюванні резонансної частоти соота добротністі Qo, приведенні у взаємодію досліджуваного матеріалу з електромагнітним полем резонатора, Винахід стосується радіотехніки і може бути використаний при вимірюваннях на надвисоких частотах (НВЧ) Відомий спосіб вимірювання вологості діелектричних матеріалів (див АС СРСР №1691723 по МІПК G01N 22/04, бюл №42, 1991), що полягає у збудженні резонатора НВЧсигналом, при цьому частоту НВЧ-сигналу вибирають рівною мінімальному значенню розладжування резонатора для заданого діапазону вимірюваних значень вологості Потім занурюють у резонатор кювету з дослідним діелектричним матеріалом до реєстрації значення напруги на виході резонатора, ВІДПОВІДНОГО резонансному, і по градуїровочній залежності, зв'язуючій значення напруги на виході резонатора зі значенням вологості для заданих частот розладжування, визначають вологість Найбільш близьким по сукупності ознак є спосіб зондової НВЧ-вологометрм (див пат України № 15495Д МІЖ G01N 22/04, бюл №3, 1997), що полягає у взаємодії електромагнітного поля резонатора з досліджуваним середовищем, визначенні добротності Qo, Q і резонансних частот шо, ш резонатора, взаємодіючого з сухим та вимірюваним середовищем ВІДПОВІДНО, обчисленні вологості по формулі вимірюванні змін резонансної частоти Дсо та добротності ДО визначенні вологості по попередньо установленій залежності параметра ю0 AQ ВІД ВОЛОГОСТІ, який відрізняється тим, що зміну резонансної частоти Дсо визначають при ступені взаємодії досліджуваного матеріалу з полем резонатора, котру регулюють до установлення фіксованого AQ з інтервалу 0,1 - 0,25 значення величини Q со0 со-со0 де К - калібрувальний коефіцієнт Однак наведені аналоги не забезпечують достатньої точності у широкому діапазоні вимірюваної вологості В основу винаходу поставлено задачу створити такий спосіб вимірювання вологості діелектричних матеріалів, який забезпечував би підвищену точність вимірювання завдяки установленню фіксованого ступеня взаємодії електромагнітного поля резонатора з досліджуваним середовищем Такий технічний результат може бути досягнутий, якщо у способі вимірювання вологості діелектричних матеріалів, що полягає у збудженні резонатора надвисокочастотним сигналом, вимірюванні резонансної частоти шо та добротності Qo приведені у взаємодію досліджуваного матеріалу з електромагнітним полем резонатора , вимірюванні змін резонансної частоти Дш та добротності ДО, визначенні вологості по попередньо установляли залежності со0 ДО параметра винаходом, Q o (0 0 -ДО)Дсо зміну ВІД ВОЛОГОСТІ, ЗПДНО З резонансної частоти Дш (О ю 52126 визначають при ступені взаємодії досліджуваного матеріалу з полем резонатора, котру регулюють до установлення фіксованого значення величини AQ AQ ° з інтервалу 0,1-0,25 Таким чином, завдяки установленню фіксованого ступеня взаємодії електромагнітного поля резонатора з досліджуваним середовищем спосіб дозволяє забезпечити значно підвищену точність вимірювання Спосіб вимірювання вологості діелектричних матеріалів може бути реалізований таким чином Взбуджують резонатор НВЧ-сигналом, вимірюють його резонансну частоту шо та добротність Qo Досліджуваний матеріал приводять у взаємодію з електромагнітним полем резонатора, регулюють ступінь цієї взаємодії, наприклад шляхом введення кювети з матеріалом у порожнину резонатора через позамежний отвір Виконують безперервний контроль добротності Q або и зміни UQ=Qo-Q у процесі регулювання Зміну резонансна частоти Дш визначають при AQ досягненні фіксованого значення величини ° , вибираємого з інтервала від 0,1 до 0,25 Вологість визначають по попередньо установленій залежності параметра со0 ДО Qo (Q0-AQ)co0 від стану вологості ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
