Номер патенту: 85849

Опубліковано: 10.03.2009

Автори: Болотських Микола Степанович, Ємел'яненко Микола Григорович, Коваленко Олександр Миколайович, Сорокіна Валерія Юхимівна, Корінько Іван Васильович, Іванов Валерій Петрович, Клейн Юхим Борисович

Завантажити PDF файл.

Формула / Реферат

Текст

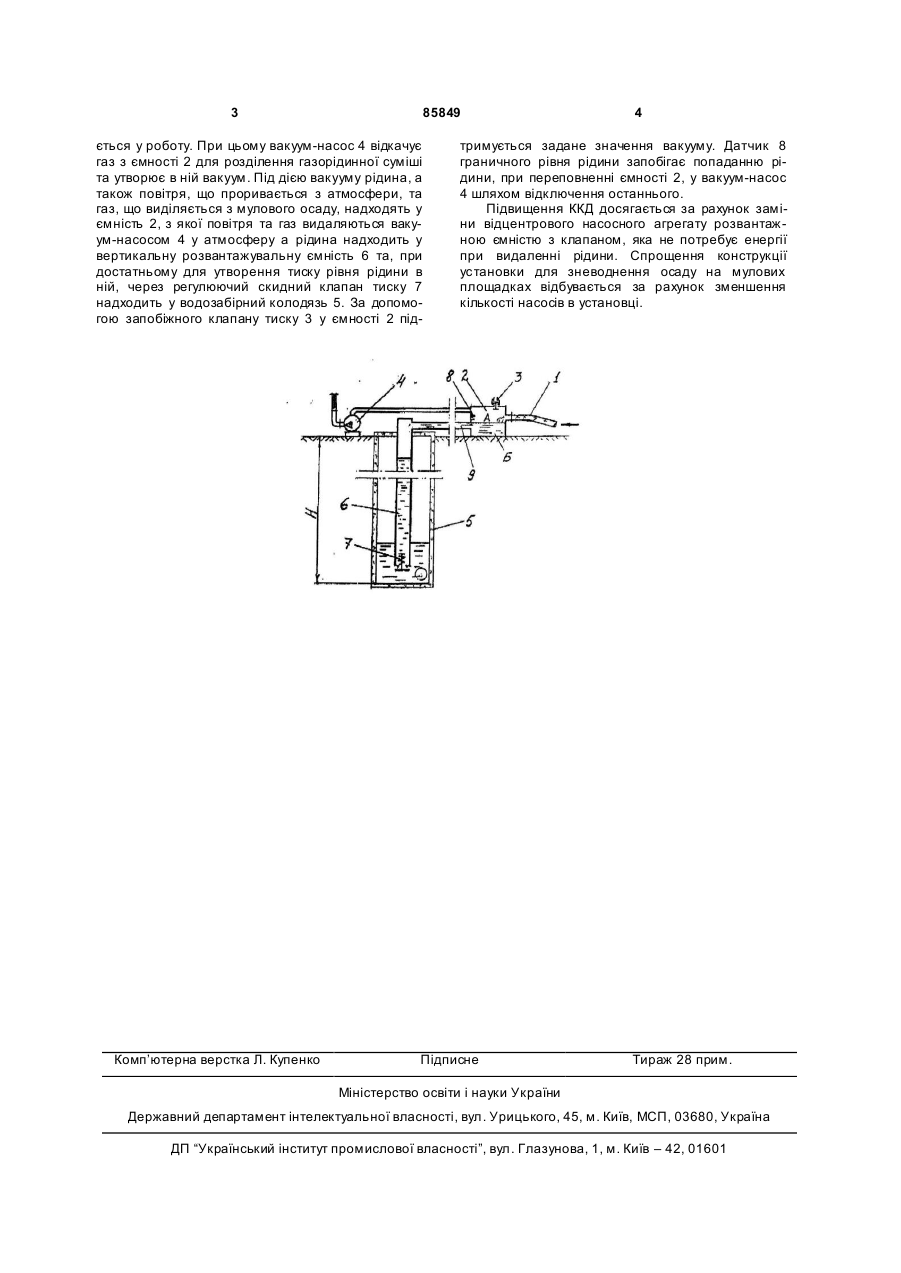

Установка для інтенсифікації зневоднення осаду на мулови х площадках, що включає зв'язану з дренажною системою всмоктуючу магістраль, ємність для розділення газорідинної суміші, зв'язаний з нею вакуум-насос, устаткування для відведення рідини, яка відрізняється тим, що устаткування для відведення рідини виконано у вигляді зануреної у водозбірний колодязь вертикальної розвантажувальної ємності з встановленим у її нижній частині регулюючим скидним клапаном тиску, а у верхній частині ємності для розділення газорідинної суміші встановлено запобіжний клапан тиску. (19) (21) a200604001 (22) 11.04.2006 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) БОЛОТСЬКИХ МИКОЛА СТЕП АНОВИЧ, UA, КОРІНЬКО ІВАН ВАСИЛЬОВИЧ, UA, КОВАЛЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, КЛЕЙН ЮХИМ БОРИСОВИЧ, UA, ІВАНОВ ВАЛЕРІЙ ПЕТРОВИЧ, UA, СОРОКІН А ВАЛЕРІЯ ЮХИМІВНА, U A, ЄМЕЛЬЯНЕНКО МИКОЛА ГРИГОРОВИЧ, UA (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA (56) SU 950859, 1982 SU 872653, 1981 SU 681222, 1979 FR 2158095, 1973 3 85849 ється у роботу. При цьому вакуум-насос 4 відкачує газ з ємності 2 для розділення газорідинної суміші та утворює в ній вакуум. Під дією вакууму рідина, а також повітря, що проривається з атмосфери, та газ, що виділяється з мулового осаду, надходять у ємність 2, з якої повітря та газ видаляються вакуум-насосом 4 у атмосферу а рідина надходить у вертикальну розвантажувальну ємність 6 та, при достатньому для утворення тиску рівня рідини в ній, через регулюючий скидний клапан тиску 7 надходить у водозабірний колодязь 5. За допомогою запобіжного клапану тиску 3 у ємності 2 під Комп’ютерна верстка Л. Купенко 4 тримується задане значення вакууму. Датчик 8 граничного рівня рідини запобігає попаданню рідини, при переповненні ємності 2, у вакуум-насос 4 шляхом відключення останнього. Підвищення ККД досягається за рахунок заміни відцентрового насосного агрегату розвантажною ємністю з клапаном, яка не потребує енергії при видаленні рідини. Спрощення конструкції установки для зневоднення осаду на мулових площадках відбувається за рахунок зменшення кількості насосів в установці. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Installation for intensification of deposit dewatering at mud fields

Автори англійською

Bolotskykh Mykola Stepanovych, Korinko Ivan Vasyliovych, Kovalenko Oleksandr Mykolaiovych, Klein Yukhym Borysovych, Ivanov Valerii Petrovych, Sorokina Valeria Yukhymivna, Yemelianenko Mykola Hryhorovych

Назва патенту російською

Установка для интенсификации обезвоживания осадка на иловых площадках

Автори російською

Болотских Николай Степанович, Коринько Иван Васильевич, Коваленко Александр Николаевич, Клейн Ефим Борисович, Иванов Валерий Петрович, Сорокина Валерия Ефимовна, Емельяненко Николай Григорьевич

МПК / Мітки

МПК: E02D 19/00

Мітки: площадках, осаду, мулових, інтенсифікації, зневоднення, установка
