Спосіб локалізації потоків при вилуговуванні рудних тіл
Номер патенту: 52143
Опубліковано: 16.12.2002
Автори: Осташко Валентина Юріївна, Михалюк Світлана Олександрівна, Мухін Євген Андрійович, Михалюк Альфред Володимирович
Формула / Реферат
Спосіб локалізації потоків при вилуговуванні рудних тіл, що складається зі створення верхнього або нижнього, чи обох штучних екранів за допомогою імпульсного гідророзриву порід для попередження інфільтрації реагенту і робочої рідини в непродуктивні поклади шляхом утворення горизонтальних тріщин з наступним заповненням їх ізолюючим матеріалом при збереженні технологічної функції свердловини, який відрізняється тим, що допоміжні свердловини розміщують по квадратній сітці, відстань між ними дорівнює подвоєній глибині проникання ізолюючого розчину, причому зародкові тріщини утворюють кільцевими кумулятивними зарядами або підриванням відрізків детонуючого шнура, а для створення тиску в зоні розриву використовують порохові спецпакери, відстань між сусідніми тріщинами розриву по вертикалі не перевищує 1-2 діаметри свердловини, як рідину розриву використовують ізолюючий матеріал.
Текст

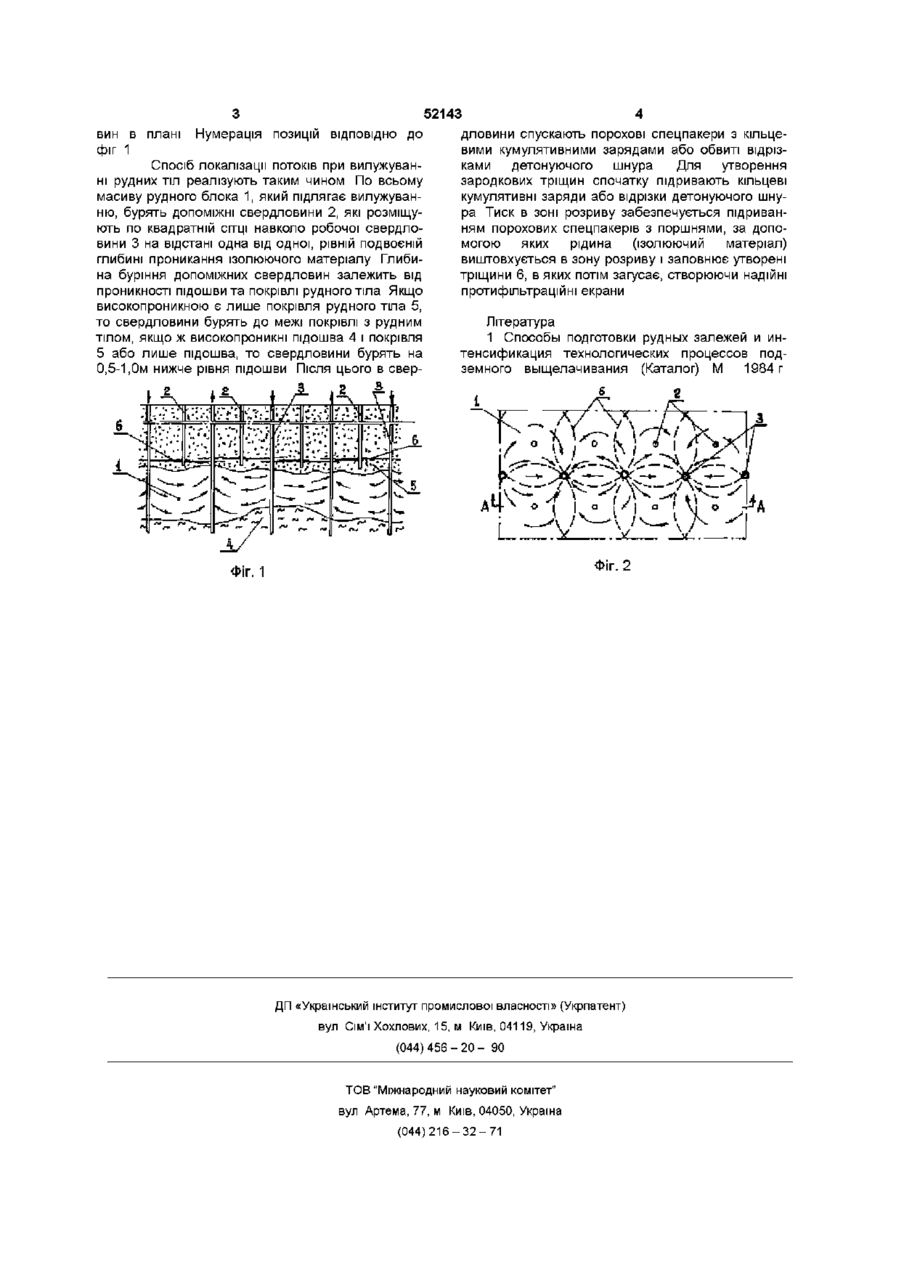

Спосіб локалізації потоків при вилуговуванні рудних тіл, що складається зі створення верхнього або нижнього, чи обох штучних екранів за допомогою імпульсного пдророзриву порід для попередження інфільтрації реагенту і робочої рідини в не продуктивні поклади шляхом утворення горизонтальних тріщин з наступним заповненням їх ізолюючим матеріалом при збереженні технологічної функції свердловини, який відрізняється тим, що ДОПОМІЖНІ свердловини розміщують по квадратній СІТЦІ, відстань між ними дорівнює подвоєній глибині проникання ізолюючого розчину, причому зародкові тріщини утворюють кільцевими кумулятивними зарядами або підриванням відрізків детонуючого шнура, а для створення тиску в зоні розриву використовують порохові спецпакери, відстань між сусідніми тріщинами розриву по вертикалі не перевищує 1-2 діаметри свердловини, як рідину розриву використовують ізолюючий матеріал Винахід належить до технології видобування корисних копалин методом підземного вилужування і може бути використаний для створення штучних екранів з метою попередження розтікання і втрат реагента, інфільтрації продуктивного розчину в породи підошви та покрівлі рудного тіла і запобігання забрудненню навколишнього середовища Існує спосіб створення верхнього і нижнього штучних екранів за допомогою стаціонарного пдророзриву порід з наступним заповненням створених тріщин ізолюючим матеріалом [1] Недоліками цього способу є його трудо- і енергомісткість, необхідність використання складного громіздкого обладнання та значні фінансові витрати В основу винаходу поставлено задачу вдосконалення існуючого способу локалізації потоків при вилуговуванні рудних тіл шляхом розміщення свердловин по квадратній СІТЦІ З відстанню між ними, рівною подвоєній глибині проникання ізолюючого матеріалу, використання кільцевих кумулятивних зарядів або відрізків детонуючого шнура для створення зародкових тріщин, а порохових спецпакерів з ізолюючим матеріалом для імпульсного розриву порід забезпечити надійне відмежування потоку продуктивного розчину від інфільтрації у високопроникні підошву та покрівлю, що дасть змогу по передите втрату реагента та продуктивних розчинів і не допустити забруднення навколишнього середовища Задача вирішується тим, що ДОПОМІЖНІ свердловини розмішують навколо робочої по квадратній СІТЦІ з відстанню між ними рівною подвоєній глибині проникання ізолюючого матеріалу, яким може бути опромінений поліакриламід, розчин рідкого скла, глинисті розчини та інш Для створення зародкових тріщин використовують кільцеві кумулятивні заради або відрізки детонуючого шнура Відстань між тріщинами по вертикалі не повинна перевищувати 1 -2 діаметри свердловини Тиск для продавлювання рідини в зону розриву створюють пороховими спецпакерами з поршнями Всі ЦІ вдосконалення забезпечують надійну ІЗОЛЯЦІЮ рудного тіла, яке підлягає вилужуванню, від непродуктивних високопроникних напластувань, чим запобігають втраті реагента і прдуктивних розчинів та не допускають забруднення навколишнього середовища На фіг 1 представлена схема розміщення робочих і допоміжних свердловин для локалізації потоків при вилужуванні рудних тіл, де 1 - рудний блок, 2 - ДОПОМІЖНІ свердловини, 3 - робоча свердловина, 4 - підошва рудного тіла, 5 - покрівля рудного тіла, 6-тріщини На фіг 2 подано схему розміщення свердло СО Ю вин в плані Нумерація позицій ВІДПОВІДНО ДО фіг 1 Спосіб локалізації потоків при вилужуванні рудних тіл реалізують таким чином По всьому масиву рудного блока 1, який підлягає вилужуванню, бурять ДОПОМІЖНІ свердловини 2, які розміщують по квадратній СІТЦІ навколо робочої свердловини 3 на відстані одна від одної, рівній подвоєній глибині проникання ізолюючого матеріалу Глибина буріння допоміжних свердловин залежить від проникності підошви та покрівлі рудного тіла Якщо високопроникною є лише покрівля рудного тіла 5, то свердловини бурять до межі покрівлі з рудним тілом, якщо ж високопроникні підошва 4 і покрівля 5 або лише підошва, то свердловини бурять на 0,5-1,Ом нижче рівня підошви Після цього в свер 52143 дловини спускають порохові спецпакери з кільцевими кумулятивними зарядами або обвиті відрізками детонуючого шнура Для утворення зародкових тріщин спочатку підривають кільцеві кумулятивні заряди або відрізки детонуючого шнура Тиск в зоні розриву забезпечується підриванням порохових спецпакерів з поршнями, за допомогою яких рідина (ізолюючий матеріал) виштовхується в зону розриву і заповнює утворені тріщини 6, в яких потім загусає, створюючи надійні протифільтраційні екрани Література 1 Способы подготовки рудных залежей и интенсификация технологических процессов подземного выщелачивания (Каталог) М 1984 г Фіг. 2 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
