Тепловий насос

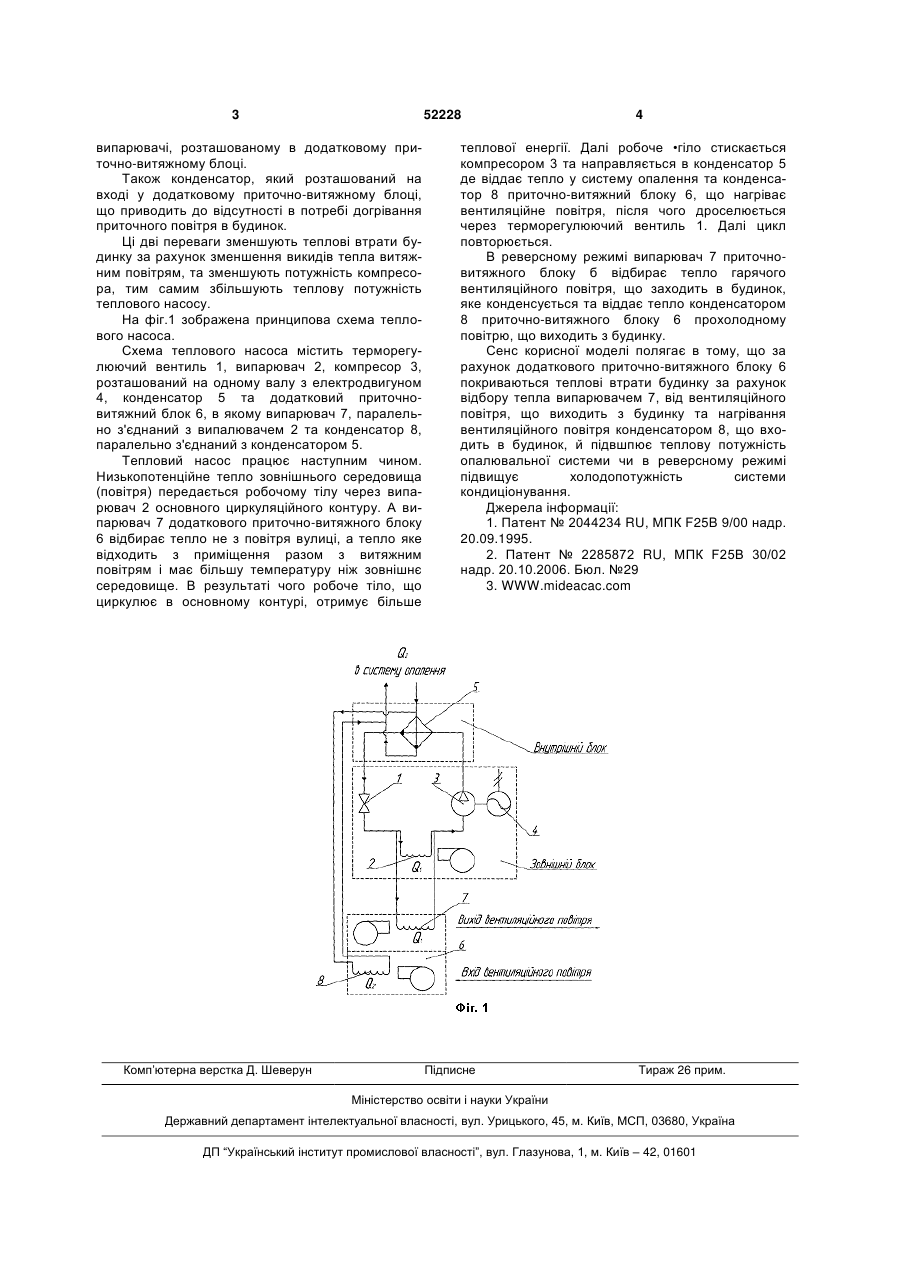

Тепловий насос, який має основний циркуляційний контур робочого тіла, що складається з послідовно з'єднаних терморегулюючого вентиля, випарювача, компресора, конденсатора і припливно-витяжний контур, який відрізняється тим, що додатково встановлено припливно-витяжний блок, з розташованими в ньому випарювачем і конденсатором, які паралельно з'єднані з випарювачем і конденсатором основного контуру. (19) (21) a201003117 (22) 18.03.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ДМИТРЕНКО АНДРІЙ АНАТОЛІЙОВИЧ, ТРОФИМЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ (73) ДМИТРЕНКО АНДРІЙ АНАТОЛІЙОВИЧ, ТРОФИМЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ 3 52228 випарювачі, розташованому в додатковому приточно-витяжному блоці. Також конденсатор, який розташований на вході у додатковому приточно-витяжному блоці, що приводить до відсутності в потребі догрівання приточного повітря в будинок. Ці дві переваги зменшують теплові втрати будинку за рахунок зменшення викидів тепла витяжним повітрям, та зменшують потужність компресора, тим самим збільшують теплову потужність теплового насосу. На фіг.1 зображена принципова схема теплового насоса. Схема теплового насоса містить терморегулюючий вентиль 1, випарювач 2, компресор 3, розташований на одному валу з електродвигуном 4, конденсатор 5 та додатковий приточновитяжний блок 6, в якому випарювач 7, паралельно з'єднаний з випалювачем 2 та конденсатор 8, паралельно з'єднаний з конденсатором 5. Тепловий насос працює наступним чином. Низькопотенційне тепло зовнішнього середовища (повітря) передається робочому тілу через випарювач 2 основного циркуляційного контуру. А випарювач 7 додаткового приточно-витяжного блоку 6 відбирає тепло не з повітря вулиці, а тепло яке відходить з приміщення разом з витяжним повітрям і має більшу температуру ніж зовнішнє середовище. В результаті чого робоче тіло, що циркулює в основному контурі, отримує більше Комп’ютерна верстка Д. Шеверун 4 теплової енергії. Далі робоче •гіло стискається компресором 3 та направляється в конденсатор 5 де віддає тепло у систему опалення та конденсатор 8 приточно-витяжний блоку 6, що нагріває вентиляційне повітря, після чого дроселюється через терморегулюючий вентиль 1. Далі цикл повторюється. В реверсному режимі випарювач 7 приточновитяжного блоку б відбирає тепло гарячого вентиляційного повітря, що заходить в будинок, яке конденсується та віддає тепло конденсатором 8 приточно-витяжного блоку 6 прохолодному повітрю, що виходить з будинку. Сенс корисної моделі полягає в тому, що за рахунок додаткового приточно-витяжного блоку 6 покриваються теплові втрати будинку за рахунок відбору тепла випарювачем 7, від вентиляційного повітря, що виходить з будинку та нагрівання вентиляційного повітря конденсатором 8, що входить в будинок, й підвшпює теплову потужність опалювальної системи чи в реверсному режимі підвищує холодопотужність системи кондиціонування. Джерела інформації: 1. Патент № 2044234 RU, МПК F25B 9/00 надр. 20.09.1995. 2. Патент № 2285872 RU, МПК F25B 30/02 надр. 20.10.2006. Бюл. №29 3. WWW.mideacac.com Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
