Тепловий насос
Номер патенту: 90919
Опубліковано: 10.06.2010
Автори: Соколенко Анатолій Іванович, Бут Сергій Анатолійович, Максименко Ірина Фаддеївна
Формула / Реферат
Тепловий насос, що складається із послідовно з'єднаних компресора, конденсатора, регулювального дроселя і випарника, який відрізняється тим, що конденсатор виконано у вигляді герметизованої ємності з поверхнею теплопередавання і обладнаної осьовим компресором та гідравлічним затвором живлення.
Текст

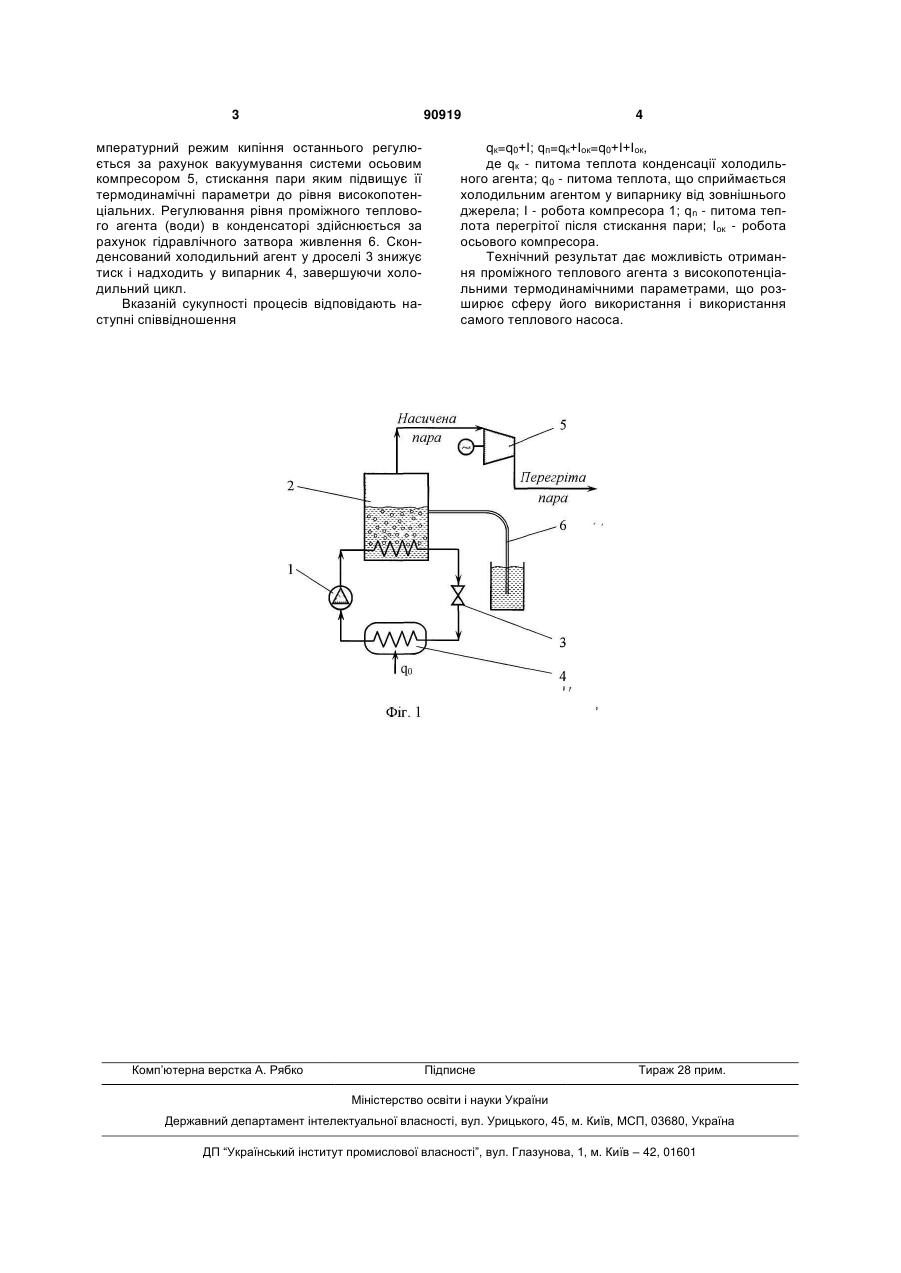

Тепловий насос, що складається із послідовно з'єднаних компресора, конденсатора, регулювального дроселя і випарника, який відрізняється тим, що конденсатор виконано у вигляді герметизованої ємності з поверхнею теплопередавання і обладнаної осьовим компресором та гідравлічним затвором живлення. (19) (21) a200805303 (22) 23.04.2008 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) СОКОЛЕНКО АНАТОЛІЙ ІВАНОВИЧ, МАКСИМЕНКО ІРИНА ФАДДЕЇВНА, БУТ СЕРГІЙ АНАТОЛІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ (56) RU 2211342 C2, 27.08.2003 RU 2295676 C2, 20.05.2005 SU 943496 A1, 15.01.1990 JP 5223204 A, 31.08.1993 3 90919 мпературний режим кипіння останнього регулюється за рахунок вакуумування системи осьовим компресором 5, стискання пари яким підвищує її термодинамічні параметри до рівня високопотенціальних. Регулювання рівня проміжного теплового агента (води) в конденсаторі здійснюється за рахунок гідравлічного затвора живлення 6. Сконденсований холодильний агент у дроселі 3 знижує тиск і надходить у випарник 4, завершуючи холодильний цикл. Вказаній сукупності процесів відповідають наступні співвідношення Комп’ютерна верстка А. Рябко 4 qк=q0+І; qп=qк+Іок=q0+І+Іок, де qк - питома теплота конденсації холодильного агента; q0 - питома теплота, що сприймається холодильним агентом у випарнику від зовнішнього джерела; І - робота компресора 1; qn - питома теплота перегрітої після стискання пари; Іок - робота осьового компресора. Технічний результат дає можливість отримання проміжного теплового агента з високопотенціальними термодинамічними параметрами, що розширює сферу його використання і використання самого теплового насоса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat pump
Автори англійськоюSokolenko Anatolii Ivanovych, Maksymenko Iryna Fadeivna, But Serhii Anatoliiovych
Назва патенту російськоюТепловой насос
Автори російськоюСоколенко Анатолий Иванович, Максименко Ирина Фаддеевна, Бут Сергей Анатольевич
МПК / Мітки
МПК: F25B 30/00, F25B 1/00
