Притискний пристрій верстата для висвердлювання дефектів деревини і забивання отворів

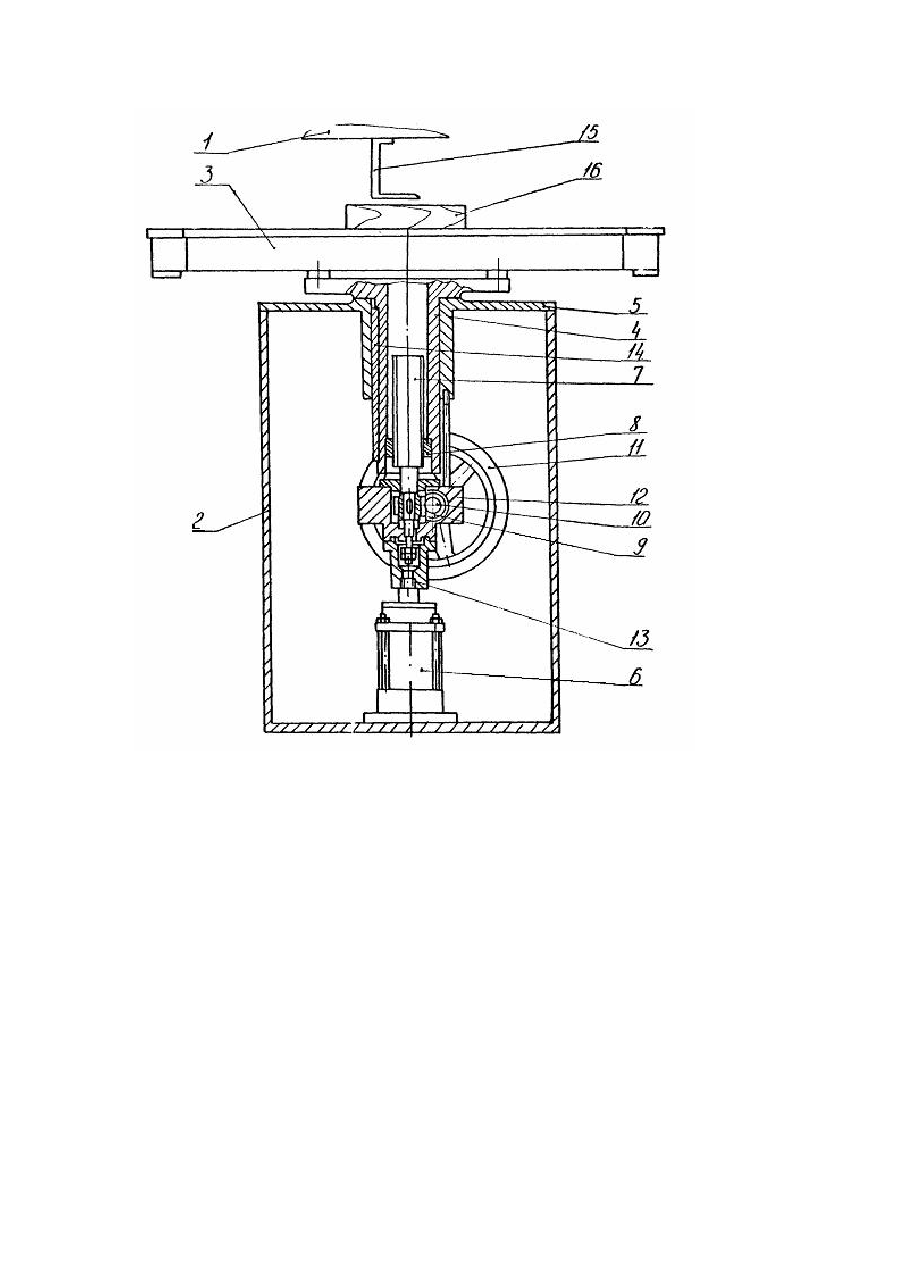

Изобретение относится к деревообрабатывающей промышленности и может быть использовано для прижима заготовки в станке для высверливания пороков древесины и заделки отверстий. Известно прижимное устройство станка для высверливания пороков древесины и заделки отверстий, включающее подъемный стол с опорной гильзой, перемещаемой в направляющей станины станка, силовой цилиндр, подъемный механизм и базовый упор, закрепленный на станине станка [1]. В известном устройстве наладочное и автоматическое перемещение стола выполняется каждое по отдельным направляющим скольжения и с помощью зубчатой рейки. Наличие двух направляющих скольжения и необходимость изготовления зубчатой рейки усложняет конструкцию устройства. В основу изобретения поставлена задача усовершенствовать прижимное устройство станка для высверливания пороков древесины и заделки отверстий, в котором наладочное и автоматическое перемещения стола выполнялись бы по одним и тем же направляющим, что упростило бы конструкцию устройства. Указанная задача решается тем, что в прижимном устройстве станка для высверливания пороков древесины и заделки отверстий, включающем основание, на котором установлены подъемный стол с опорной гильзой и приводом его перемещения, механизм наладочного перемещения подъемного стола и базовый упор, согласно изобретению, механизм наладочного перемещения подъемного стола выполнен в виде корпуса, внутри которого закреплены регулировочный винт с возможностью перемещения опорной гильзы в вертикальном направлении, привод подъемного стола снабжен втулкой, при этом последняя соединена с корпусом механизма наладочного перемещения подъемного стола, а привод перемещения опорной гильзы закреплен на основании. Таким образом в заявляемом прижимном устройстве нет необходимости в двух направляющих. В нем может быть одна направляющая, в которой связанная со столом опорная гильза перемещается либо под воздействием механизма наладочного перемещения. либо под воздействием привода автоматического перемещения. На чертеже изображена схема заявляемого прижимного устройства (общий вид). Прижимное устройство станка установлено на его станине, состоящей из двух жестко соединенных частей: поперечины 1 и основания 2. Прижимное устройство включает подъемный стол 3 с опорной гильзой 4, с возможностью перемещения в направляющей 5 основания 2. силовой цилиндр 6. винт 7, приводящийся во вращение от механизма наладочного перемещения подъемного стола и взаимодействующий с гайкой 8, закрепленной в опорной гильзе 4. Механизм наладочного перемещения подъемного стола состоит из шестерни 9, червяка 10, штурвала 11 и корпуса 12. Шток цилиндра 6 связан с корпусом 12 через втулку 13, Во избежание вращения стола имеется направляющая шпонка 14. На поперечине 1 станины закреплен базовый упор 15. Устройство работает следующим образом. Заготовку 16 укладывают на подъемный стол 3 и посредством штурвала 11, червяка 10, шестерни 9, винта 7 и гайки 8 поднимают, оставляя зазор 5-10 мм до базового упора 15. Во время автоматического цикла станка давление, поданное в силовой цилиндр 6, прижимает заготовку 16 к базовому упору 15, обеспечивая перемещение автоматического подъема стола 3 по тем же направляющим, где осуществлялось и наладочное перемещение.
