Пристрій для пробивання отворів в порожнистих деталях

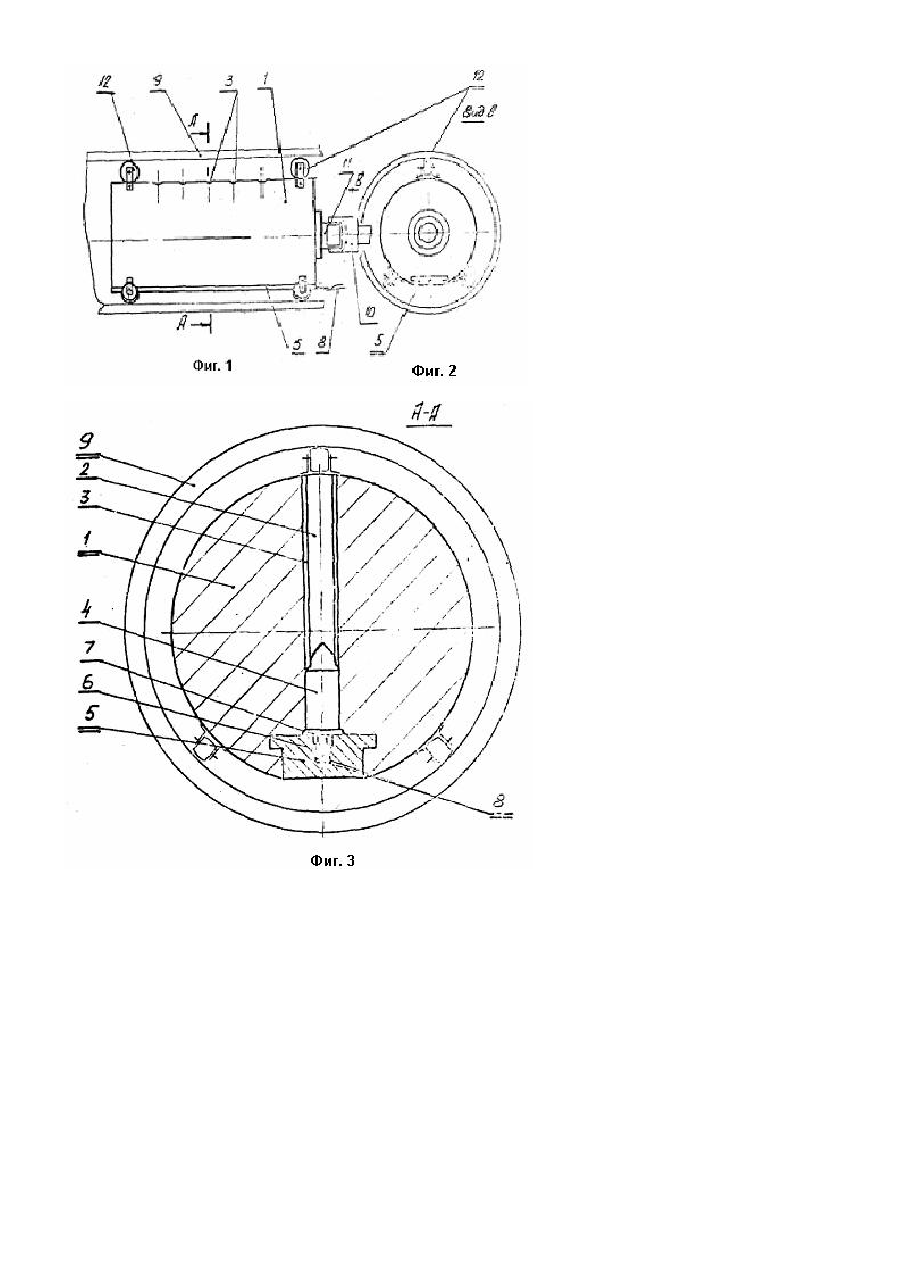

Изобретение относится к обработке металлов давлением, а точнее к устройствам для импульсной пробивки большого числа отверстий. Известно устройство для пробивки радиальных отверстий в полых деталях, содержащее матрицу, пуансонодержатель с подпружиненными пуансонами, механизм перемещения подвижных деталей штампа, включающий толкатель, и привод пуансона [1]. Такое устройство характеризуется сложностью конструкции и не позволяет осуществить пробивку отверстий в требуемой области длинной трубы, установленной в подземной коммуникации, что снижает эффективность работы устройства. Известно также устройство для пробивки отверстий в полых деталях, содержащее пуансонодержатель с радиальным сквозным каналом, свободно установленные в пуансонодержателе пуансоны, один из которых размещен в канале пуансонодержателя, и средство перемещения пуансонов в виде порохового заряда [2]. Такое устройство характеризуется сложной конструкцией, требует наличия матриц, исключает одновременную пробивку более двух отверстий и пробивку отверстий в длинных тр уба х, особенно тех, которые установлены в грунте или внутри какой-то другой детали. Кроме этого, такое устройство после пробивки отверстий требует возвращения пуансонов со вставками в первоначальное положение. Перечисленные обстоятельства снижают эффективность работы. Изобретение направлено на решение задачи по созданию устройства для пробивки отверстий в полых деталях, в котором путем усовершенствования конструкции за счет выполнения пуансонодержэтеля в виде подвижной детали и введения дополнительного сквозного канала, в котором размещен пуансон, приводимый в движение продуктами горения заряда обеспечивается упрощение конструкции и повышение эффективности работы. Поставленная задача решается тем, что в устройстве для пробивки отверстий в полых деталях, содержащем пуансонодержатель с радиальным сквозным каналом, свободно установленные в пуансонодержателе пуансоны, один из которых размещен в канале пуансонодержателя, и средства перемещения пуансонов в виде порохового заряда, согласно изобретению, пуансонодержатель выполнен в виде подвижной детали, размещаемой в требуемом месте, заготовки и в нем выполнен дополнительной сквозной канал, другой пуансон размещен в дополнительном сквозном канале, пуансоны выполнены в виде патронов и устройство снабжено замком, запирающим пуансоны в сквозных каналах пуансонодержателя и выполненным в виде планки, и нагревательным мостиками, установленными в планке напротив капсюлей патронов и соединяемые с источником тока. Такое устройство благодаря выполнению пуансонодержателя в виде подвижной детали позволяет разместить его (пуансонодержатель) в требуемом участке длинной трубы или полой детали, а наличие дополнительных сквозных каналов с размещаемыми в них пуансонами в виде патронов и замка с нагревательными мостиками обеспечивает упрощение конструкции и повышение эффективности пробивки отверстий. Устройство для пробивки отверстий в полых деталях изображено на фиг. 1, 2, 3. На фиг. 1 показан общий вид устройства в трубе; на фиг. 2 вид по стрелке А на фиг. 1; на фиг. 3 разрез по АА фиг. 1. Устройство для пробивки отверстий в полых деталях содержит пуансонодержатель 1 в виде подвижной детали, размещаемой в требуемом месте обрабатываемой полой детали и имеющей радиального направления каналы 2, в которых в виде тонкостенной цилиндрической оболочки установлен дополнительный сквозной канал 3, служащий для размещения в них с одного конца пуансонов 4 в виде патронов. Сквозные каналы закрываются замком 5 запирающим пуансоны в сквозных каналах. Замок выполнен в виде планки, в которой на изоляционном вкладыше 6 против капсюлей патронов (пуансонов) установленные нагревательные мостики 7, соединенные параллельно токоведущими жилами 8, размещенными в планке, с источником тока (условно не показан). В подлежащей обработке полой детали 9, например трубе, к нужному месту где надлежит осуществить пробивку отверстий, пуансонодержатель перемещают с помощью штанг 10, первая из которых навинчивается на хвостовик 11, закрепленный на торце пуансонодержателя. На пуансонодержателе 1 для уменьшения затрат на его перемещения установлены свободно вращающиеся ролики 12. Устройство работает следующим образом. В дополнительные сквозные каналы 3 при извлеченном замке 5 устанавливают пуансоны 4 в виде патронов: после проверки состояния нагревательных мостиков и электрической цепи замок в виде планки устанавливают так, чтобы нагревательные элементы оказались против капсюлей патронов. На резьбу хвостовика 11 навинчивают секцию штанги 10 и подают снаряженный патронами пуансонодержатель 1 в полую деталь 9 к месту, где необходимо произвести пробивку отверстий в полой детали. Подключают токоведущие жилы 8 к источнику тока, происходит накаливание нагревательных мостиков, непосредственное соприкосновение которых с капсюлями патронов обеспечивает передачу достаточного количества теплоты, чтобы вызвать инициирование капсюля и возгорание заряда в патрон. Быстро растущее давление в патроне вызывает движение пули по дополнительному сквозному каналу и в дальнейшем пробивку отверстия в полой детали. После выполнения этой операции отключают источник тока, извлекают пуансонодержатель, а затем замок и патроны (гильзы). Далее цикл повторяют. Такое устройство благодаря наличию дополнительных сквозных каналов с размещаемыми в них пуансонами в виде патронов и замка, запирающего пуансоны и содержащего нагревательные мостики, обеспечивает упрощение конструкции и повышение эффективности.
