Обладнання для приготування бурового розчину

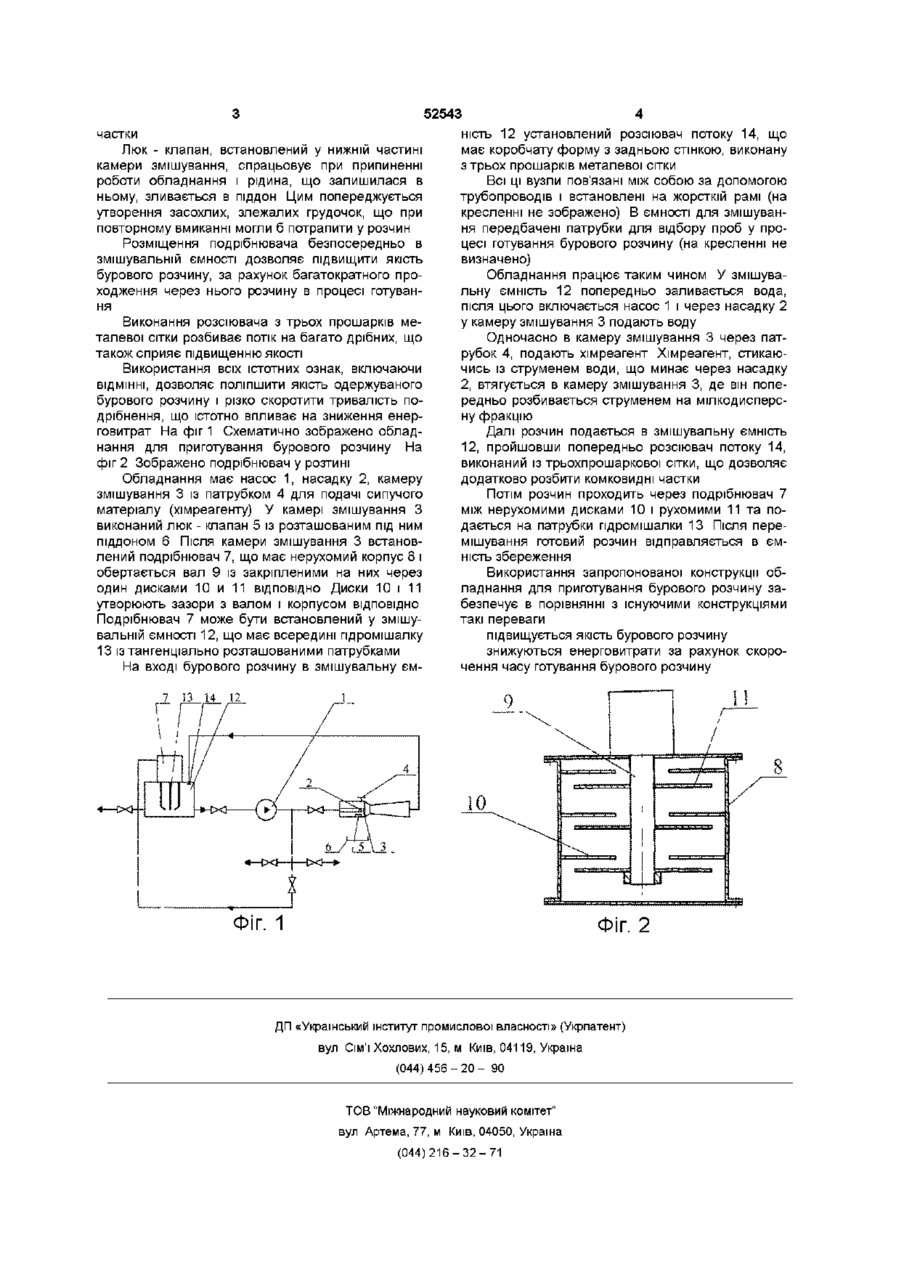

1 Обладнання для приготування бурового розчину, що містить завантажувальний патрубок, камеру змішування з насадкою і змішувальну ємність, яке відрізняється тим, що воно містить подрібнювач, який включає нерухомий корпус, вал, що обертається, і диски, встановлені перпендикулярно валу і закріплені через один на внутрішній СТІНЦІ корпусу і на валу, при цьому вони ВІДПОВІДНО утворюють зазори між валом і корпусом, а також на вході бурового потоку в змішувальну ємність встановлений розсіювач потоку, а камера змішування містить люк-клапан 2 Обладнання для приготування бурового розчину, яке відрізняється тим, що подрібнювач встановлений у змішувальній ємності 3 Обладнання для приготування бурового розчину, яке відрізняється тим, що розсіювач потоку виконаний із металевої сітки в трьох прошарках Винахід відноситься до нафтогазовидобувної промисловості, а саме до систем для готування бурового розчину Відоме обладнання для приготування бурового розчину, що містить патрубок, у який завантажують реактив (глинопорошок), камеру змішування з насадкою і змішувальну ємність [див книгу „Буріння й експлуатація нафтових шпар", Н А Сидоров, М „Надра", 1982, с 118] Через насадку в камеру змішування подають воду Струмінь води, витікаючи з насадки з великою швидкістю, створює в змішувальній камері вакуум, під дією якого відбувається засмоктування глини з патрубку Після змішувальної камери пульпа, що утворилася, надходить у змішувальну ємність і потім у циркуляційну систему Цей аналог є найбільш близьким по технічній суті пропонованому винаходу і прийнятий у якості прототипу Недоліком відомої конструкції є низька якість одержуваного продукту, тому що при використанні вологої злежаної глини, и грудочки не встигають подрібнюватися і перемішуватися з розчином Більш тривале перемішування, крім того, що призводить до додаткових енерговитрат, усе рівно не дозволить домогтися бажаного результату по якості В основу винаходу поставлена задача створення обладнання для приготування бурового розчину, в якому, шляхом більш інтенсивного розбивання грудочок хімреактиву, що додається, забезпечується одержання бурового розчину високої якості і за менший період часу, що істотно зменшує енерговитрати Поставлена задача вирішується тим, що в обладнанні для приготування бурового розчину, що містить завантажувальний патрубок, камеру змішування з насадкою і змішувальну ємність, ВІДПОВІДНО до винаходу, обладнання містить подрібнювач, що має нерухомий корпус і диски, установлені перпендикулярно валу і закріплені через один на внутрішній СТІНЦІ корпуса і на валі, при цьому вони утворюють зазори між валом і корпусом через один, а також на вході бурового розчину в змішувальну ємність встановлений розсіювач потоку, а камера змішування в нижній частині має люк клапан Подрібнювач може бути встановлений у змішувальній ємності Розсіювач потоку може бути виконаний із металевої сітки втрьох прошарках Грудочки хімреагенту (глини), які не встигли перемішатися в камері змішування, у подрібнювачі інтенсивно перетираються, проходячи між дисками і при цьому багаторазово змінюючи напрямок Розсіювач потоку, встановлений на вході бурового розчину в змішувальну ємність, перед подачею на подрібнювач додатково розбиває грудочковидні (21)2002097441 ( 2 2 ) 1 3 09 2002 ( 2 4 ) 1 6 12 2 0 0 2 СО ^и Ю СЧ Ю 52543 частки Люк - клапан, встановлений у нижній частині камери змішування, спрацьовує при припиненні роботи обладнання і рідина, що залишилася в ньому, зливається в піддон Цим поперед жується утворення засохлих, злежалих грудочок, що при повторному вмиканні могли б потрапити у розчин Розміщення подрібнювача безпосередньо в змішувальній ємності дозволяє підвищити якість бурового розчину, за рахунок багатократного проходження через нього розчину в процесі готування Виконання розсіювача з трьох прошарків металевої сітки розбиває потік на багато дрібних, що також сприяє підвищенню якості Використання всіх істотних ознак, включаючи ВІДМІННІ, дозволяє поліпшити якість одержуваного бурового розчину і різко скоротити тривалість подрібнення, що істотно впливає на зниження енерговитрат На фіг 1 Схематично зображено обладнання для приготування бурового розчину На фіг 2 Зображено подрібнювач у розтині Обладнання має насос 1, насадку 2, камеру змішування 3 із патрубком 4 для подачі сипучого матеріалу (хімреагенту) У камері змішування З виконаний люк - клапан 5 із розташованим під ним піддоном 6 Після камери змішування 3 встановлений подрібнювач 7, що має нерухомий корпус 8 і обертається вал 9 із закріпленими на них через один дисками 10 и 11 ВІДПОВІДНО ДИСКИ 10 і 11 утворюють зазори з валом і корпусом ВІДПОВІДНО Подрібнювач 7 може бути встановлений у змішувальній ємності 12, що має всередині пдромішалку 13 із тангенціально розташованими патрубками На вході бурового розчину в змішувальну єм7 і ність 12 установлений розсіювач потоку 14, що має коробчату форму з задньою стінкою, виконану з трьох прошарків металевої сітки Всі ЦІ вузли пов'язані між собою за допомогою трубопроводів і встановлені на жорсткій рамі (на кресленні не зображено) В ємності для змішування передбачені патрубки для відбору проб у процесі готування бурового розчину (на кресленні не визначено) Обладнання працює таким чином У змішувальну ємність 12 попередньо заливається вода, після цього включається насос 1 і через насадку 2 у камеру змішування 3 подають воду Одночасно в камеру змішування 3 через патрубок 4, подають хімреагент Хімреагент, стикаючись із струменем води, що минає через насадку 2, втягується в камеру змішування 3, де він попередньо розбивається струменем на мілкодисперсну фракцію Далі розчин подається в змішувальну ємність 12, пройшовши попередньо розсіювач потоку 14, виконаний із трьохпрошаркової сітки, що дозволяє додатково розбити комковидні частки Потім розчин проходить через подрібнювач 7 між нерухомими дисками 10 і рухомими 11 та подається на патрубки пдромішалки 13 Після перемішування готовий розчин відправляється в ємність збереження Використання запропонованої конструкції обладнання для приготування бурового розчину забезпечує в порівнянні з існуючими конструкціями такі переваги підвищується якість бурового розчину знижуються енерговитрати за рахунок скорочення часу готування бурового розчину 13 14 1 і і ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
